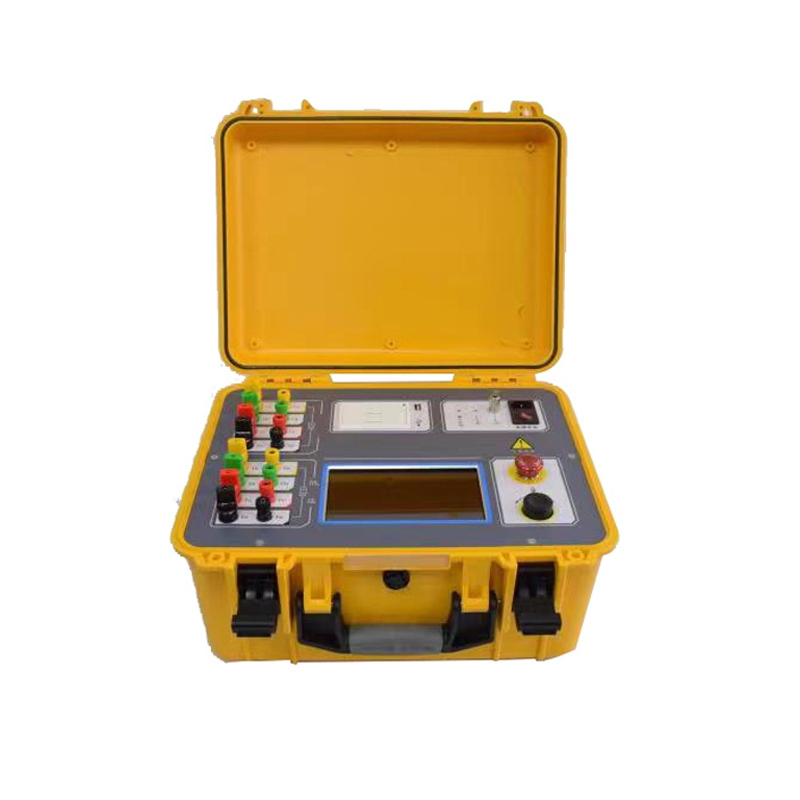

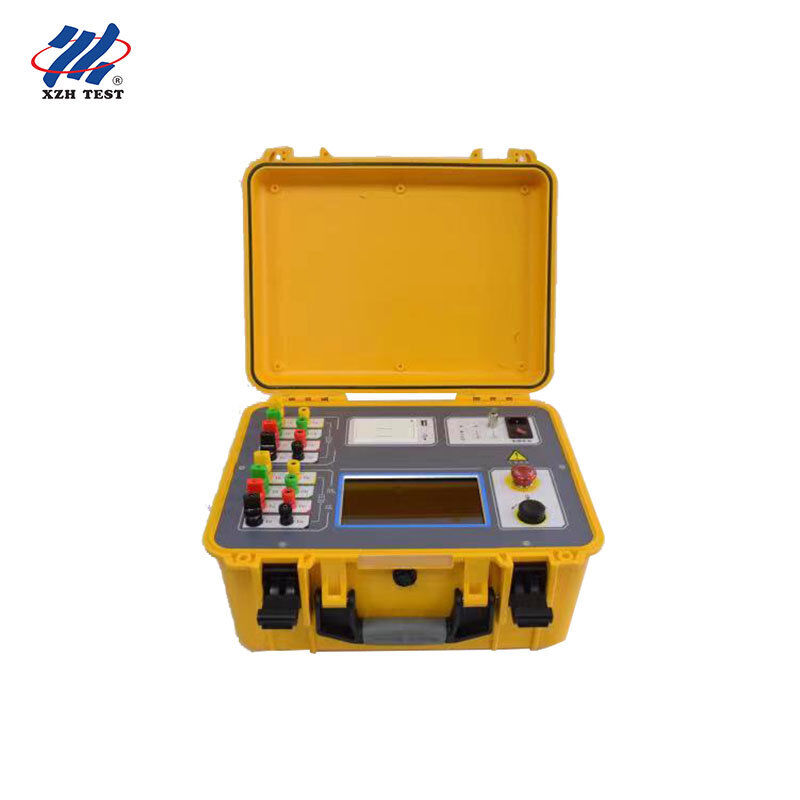

Δοκιμαστής αντίστασης συνεχούς ρεύματος μετασχηματιστή για μεγάλους μετασχηματιστές ισχύος

Το XHZ1340A είναι ένα όργανο ταχείας δοκιμής νέας γενιάς που ενσωματώνει δοκιμή μαγνητικής υποβοήθησης, ταυτόχρονη τριφασική μέτρηση και ενσωματωμένη απομαγνήτιση σε μια ενιαία πλατφόρμα υψηλής απόδοσης. Ειδικά σχεδιασμένο για τη μέτρηση αντίστασης DC μεγάλων μετασχηματιστών ισχύος — συμπεριλαμβανομένων των μονάδων ανύψωσης γεννήτριας, των μετασχηματιστών διασύνδεσης UHV και των μετασχηματιστών διανομής υψηλής MVA — παρέχει εξαιρετική ακρίβεια με ανάλυση 0,1µΩ σε ρεύματα δοκιμής έως 40A.

• Ταυτόχρονη Σύνδεση Υψηλής-Χαμηλής Τάσης: Συνδέστε ταυτόχρονα καλώδια δοκιμής ρεύματος/τάσης υψηλής και χαμηλής τάσης χωρίς την ανάγκη αντιστροφής ή επανασύνδεσης κατά τη διάρκεια της δοκιμής — ένας μοναδικός σχεδιασμός που μειώνει σημαντικά τον χρόνο εγκατάστασης για μεγάλους μετασχηματιστές ισχύος πολλαπλών περιελίξεων.
• Τριφασική Ταυτόχρονη Δοκιμή: Μετράει τις φάσεις A0, B0 και C0 ταυτόχρονα για περιελίξεις συνδεδεμένες σε αστέρα, μειώνοντας τη συνολική διάρκεια δοκιμής κατά πάνω από 70% σε σύγκριση με τις διαδοχικές μονοφασικές μεθόδους σε μεγάλους μετασχηματιστές.
• Αυτόματη Μαγνητική Υποβοήθηση: Επιταχύνει την ταχύτητα δοκιμής για τριφασικούς πενταστήλους μετασχηματιστές χαμηλής τάσης με εσωτερική γωνιακή σύνδεση, προ-κορεσμός του πυρήνα, ιδιαίτερα αποτελεσματικό για τις περιελίξεις υψηλής αυτεπαγωγής που βρίσκονται σε μονάδες υψηλής MVA.
• Καινοτομία Μέτρησης Ουδέτερου Σημείου: Ιδιοκτησιακή ακολουθία δοκιμών που επιλύει με ακρίβεια την πρόκληση μέτρησης της αντίστασης του καλωδίου ουδέτερου σημείου — μια μακροχρόνια δυσκολία στη διάγνωση τριφασικών μετασχηματιστών.
• Ολοκληρωμένη Έξοδος Δεδομένων: Εμφανίζει και εκτυπώνει όλα τα αποτελέσματα δοκιμών για περιελίξεις υψηλής, μέσης και χαμηλής τάσης σε μία μόνο αναφορά. Αυτόματος υπολογισμός τριφασικής ασυμμετρίας με προαιρετική μετατροπή θερμοκρασίας σε ονομαστικές τιμές αναφοράς.
• Προηγμένη Προστασία Αντίστροφης Ηλεκτρεγερτικής Δύναμης (Back-EMF): Προστατεύει τόσο το όργανο όσο και τον χειριστή κατά την εκφόρτιση επαγωγικού φορτίου, επιτρέποντας ασφαλείς δοκιμές υψηλού ρεύματος στις μεγαλύτερες περιελίξεις μετασχηματιστών.
• Εκτεταμένη Αποθήκευση Δεδομένων: 200 σύνολα δεδομένων δοκιμών αποθηκευμένα μόνιμα (επεκτάσιμα), με δυνατότητα εξαγωγής μέσω USB για ενσωμάτωση με συστήματα διαχείρισης πληροφοριών εργαστηρίου και ανάλυση μακροπρόθεσμων τάσεων.
• Ανθεκτική Κατασκευή Πεδίου: Ευρεία ανοχή θερμοκρασίας (-10°C~50°C), αντοχή σε κραδασμούς, θωράκιση κατά των παρεμβολών και φορητή μορφή (430×320×230mm) σχεδιασμένη για ανάπτυξη τόσο σε εργαστήριο όσο και σε υποσταθμούς πεδίου.
