XHHD530M
Περιγραφή
Ο κρυμμένος ανιχνευτής σφαλμάτων θαμμένων γραμμών είναι ένα ειδικό όργανο για τους τομείς που σχετίζονται με την ενέργεια, τις βιομηχανικές και μεταλλευτικές περιοχές και τις αγροτικές περιοχές για τον εντοπισμό των υπόγειων καλωδίων και τον εντοπισμό των σφαλμάτων τους.Προσδιορίζει την κατεύθυνση του καλωδίου, τοποθεσία, βάθος ταφή, και σφάλματα (διαρροές, σπασμένο πυρήνα, κλπ.), και ανιχνεύει πάνω από το έδαφος αδιάβροχα καλώδια / καλώδια με τις κατάλληλες μεθόδους.

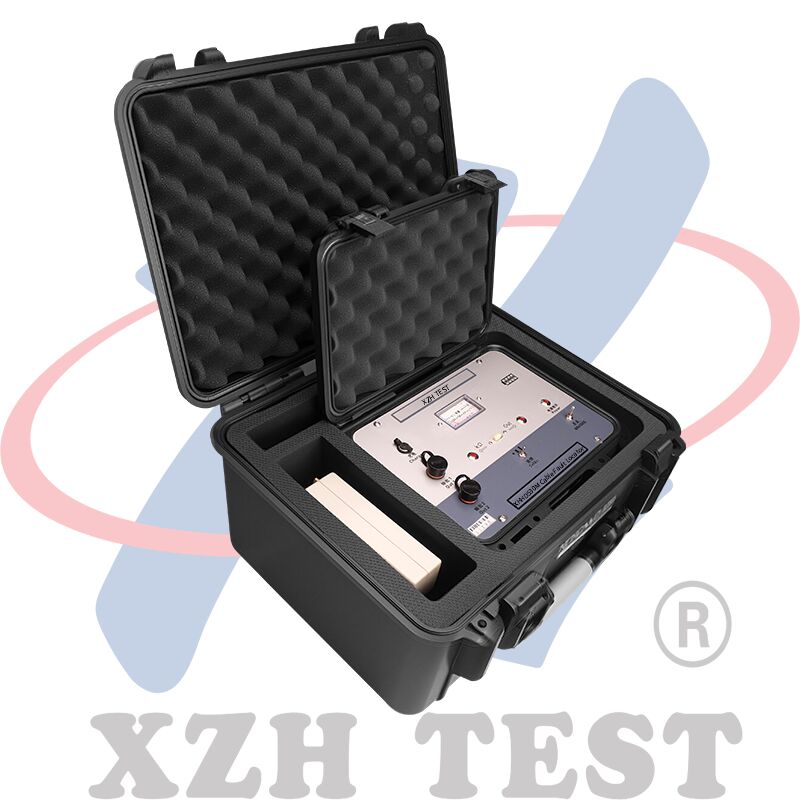

Μεταδότης
|
Ο πίνακας μεταφοράς είναι εξοπλισμένος με διακόπτες "διακόπτης ισχύος", "δείκτης ισχύος", "επιλογής εξόδου", "υψηλής, μέσης, χαμηλής", "δείκτης εξόδου" και "μετρήσεων K",και το φως δείκτη δείχνει τη θέση διακόπτη· "μέτρηση KΩ εξόδου" μοιράζεται ένα τερματικό εξόδου, το οποίο διακόπτεται από τους διακόπτες "δείχτης εξόδου" και "μέτρηση KΩ"· ορίζεται το τερματικό εξόδου "εξόδου 2".Το τετραγωνικό μέτρο της κεφαλής δείχνει την ισχύ και την αντίσταση KΩΜπορεί να ελέγξει την γραμμή, να την ανάψει, να την σβήσει, να την αναμείξει και να μετρήσει το μέγεθος της αντίστασης διαρροής του εδάφους.
|
|
Έντυπο σήματος εξόδου
|
περίοδος παλμού 1.34±0.15mS. πλάτος 0.2±0.1mS διαλείπουσα περίοδος 1.8±1S.
|
|
Τεχνική ένταση
|
περίοδος παλμού Up υψηλό εύρος άνω των 1000V, μεσαίο εύρος άνω των 60V, χαμηλό εύρος άνω των 30V.
|
|
ΚΩμέτρηση
|
Μπορεί να ελέγξει το πλάι της γραμμής σε λειτουργία, εκτός λειτουργίας, ανάμειξη και μέγεθος ομάδας διαρροής και να καθορίσει τη φύση του ελαττώματος.
|
|
Το τερματικό εξόδου "output 2"
|
Μπορεί να εκπέμπει ρεύμα βραχυκυκλώματος 1-5A.
|
|
Δύναμη εξόδου
|
Η ισχύς παλμού είναι μεγαλύτερη από 2,5 W (όταν η αντίσταση φορτίου υψηλού επιπέδου είναι 80 K)Ω)).
|
|
Ηλεκτρική τροφοδοσία
|
8.4V.
|
Αρχή και δομή του μέσου
Αυτό το όργανο αποτελείται από πομπό, δέκτη, ανιχνευτή και κεφαλή, ένα ζευγάρι πρίζες και πρίζες, καλώδια σύνδεσης κλπ.
Ο πομπός (1) εκπέμπει κυρίως σήματα συνεχούς παλμού, η οποία είναι η πηγή σήματος για την ανίχνευση σφαλμάτων. (2) kΩΗ λειτουργία, μπορεί να ανιχνεύσει τη συνέχεια, την αποσύνδεση, την ανάμειξη και την αντίσταση διαρροής της γραμμής και να καθορίσει τη φύση και τον τύπο της βλάβης.
Κατάλογος συσκευασίας
|
Άρθρο
|
Ονομασία
|
Τι ώρα;
|
|
1
|
Μεταδότης
|
1
|
|
2
|
Αποδέκτης
|
1
|
|
3
|
Έλεγχος
|
1
|
|
4
|
Κεφαλή ανιχνευτή
|
1
|
|
5
|
Εισαγωγή ράβδου ((κόκκινο μαύρο)
|
2
|
|
6
|
Γραμμές σύνδεσης
|
2
|
|
7
|
Φορτιστή
|
1
|
