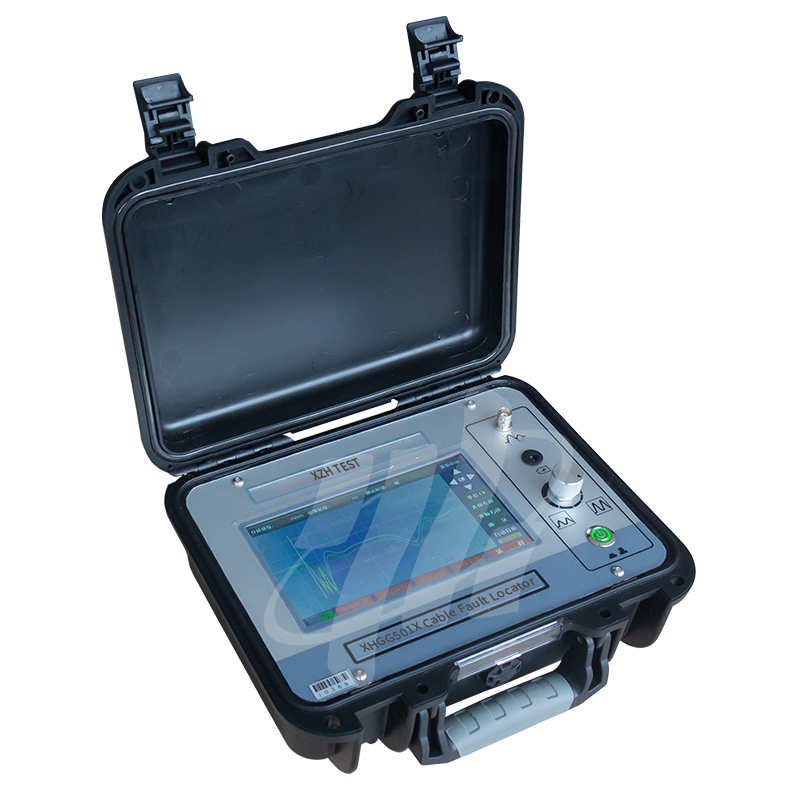

Έξυπνος Εντοπιστής Βλαβών Καλωδίων TDR με Ελάχιστη Ανάλυση 0,1m

Χαρακτηριστικά προϊόντος

• Τεχνολογία Time Domain Reflectometry (TDR)
• Ακριβής εντοπισμός βλαβών καλωδίων
• Δυνατότητα δοκιμής απόστασης
• Ελάχιστη ανάλυση 0,1m
• Έξυπνη λειτουργικότητα διάγνωσης

Αρχή λειτουργίας

Ο ελεγκτής βλαβών καλωδίων υιοθετεί την αρχή δοκιμής μεθόδου κινούμενου κύματος:

1. Μέθοδος κινούμενου κύματος: Όταν το ραδιοκύμα μεταδίδεται στη γραμμή μετάδοσης, εάν η γραμμή μετάδοσης δεν είναι ομοιόμορφη, δηλαδή, η χαρακτηριστική σύνθετη αντίσταση ενός σημείου στη γραμμή μετάδοσης αλλάζει, όταν το ραδιοκύμα μεταδίδεται στο σημείο, εκτός από τη συνέχιση της μετάδοσης στο φορτίο, θα παράγει επίσης αντίστροφη μετάδοση και θα επιστρέψει στο άκρο δοκιμής, ονομάζουμε την αντίστροφη μετάδοση του κύματος ανακλώμενο κύμα, το φαινόμενο του κύματος που παράγει αντίστροφη μετάδοση ονομάζεται φαινόμενο ανάκλασης του κύματος. Το λεγόμενο κινούμενο κύμα αναφέρεται στη γενική ονομασία του προσπίπτοντος κύματος και του ανακλώμενου κύματος.

2, όταν το ραδιοκύμα μεταδίδεται στη γραμμή μετάδοσης, η πολικότητα της ηχούς στο σημείο βραχυκυκλώματος είναι αντίθετη από την πολικότητα του εκπεμπόμενου παλμού και η πολικότητα της ηχούς στο σημείο διακοπής (συμπεριλαμβανομένου του τερματικού καλωδίου) είναι ίδια με την πολικότητα του εκπεμπόμενου παλμού. Χρησιμοποιώντας τη μέθοδο παλμού, το όργανο μπορεί εύκολα να καθορίσει την απόσταση μεταξύ του σημείου βλάβης και του άκρου δοκιμής σύμφωνα με την πολικότητα της ηχούς.

3. Ο ελεγκτής βλαβών καλωδίων εφαρμόζει ένα σήμα παλμού χαμηλής τάσης στο υπό δοκιμή καλώδιο και το σήμα παλμού δημιουργεί ένα ανακλώμενο σήμα μέσω του σημείου βλάβης του καλωδίου. Ο ελεγκτής βλαβών καλωδίων επεξεργάζεται το ανακλώμενο σήμα και παρουσιάζει ένα διάγραμμα κυματομορφής. Η χονδροειδής απόσταση βλάβης του υπό δοκιμή καλωδίου καθορίζεται με την ανάλυση της ανακλώμενης κυματομορφής.

Η μέθοδος καλωδίωσης είναι η εξής: Χρησιμοποιήστε μια μονή γραμμή Q για να συνδέσετε τη "διεπαφή δειγματοληψίας" του ελεγκτή βλαβών καλωδίων στη γραμμή φάσης βλάβης και στο στρώμα θωράκισης του καλωδίου. Η καλωδίωση παλμού χαμηλής τάσης φαίνεται στο παρακάτω σχήμα.

Σημείωση: Κατά τη διάρκεια της δοκιμής, πρέπει να επιβεβαιωθεί ότι δεν υπάρχει ηλεκτρική ενέργεια αποθηκευμένη στο σώμα του καλωδίου.

Βήμα 1: Σφίξτε τη γραμμή σήματος για να δοκιμάσετε τη φάση Α. Η επιλογή φάσης δοκιμής της αντίστοιχης διεπαφής έχει επίσης ρυθμιστεί στη φάση Α. Στη συνέχεια, κάντε κλικ στο κουμπί δείγματος/διατήρησης στη διεπαφή για να εισέλθετε στην κατάσταση δειγματοληψίας. Παρατηρήστε την κυματομορφή δειγματοληψίας. Εάν νομίζετε ότι η κυματομορφή δειγματοληψίας είναι καλή, κάντε κλικ στο κουμπί δείγματος/διατήρησης για να εισέλθετε στην κατάσταση διατήρησης για ανάλυση κυματομορφής. Ανατρέξτε στο "Παράδειγμα κυματομορφής"-Αναλύστε κυματομορφές.

Βήμα 2: Σφίξτε τη γραμμή σήματος για να δοκιμάσετε τη φάση Β. Επαναλάβετε το πρώτο βήμα της διαδικασίας δοκιμής.

Βήμα 3: Σφίξτε τη γραμμή σήματος για να δοκιμάσετε τη φάση Γ. Επαναλάβετε το πρώτο βήμα της διαδικασίας δοκιμής.

Μετά την ολοκλήρωση της παραπάνω δοκιμής τριών βημάτων, η διεπαφή εμφανίζει ταυτόχρονα τις κυματομορφές δοκιμής παλμού του τριφασικού καλωδίου.
