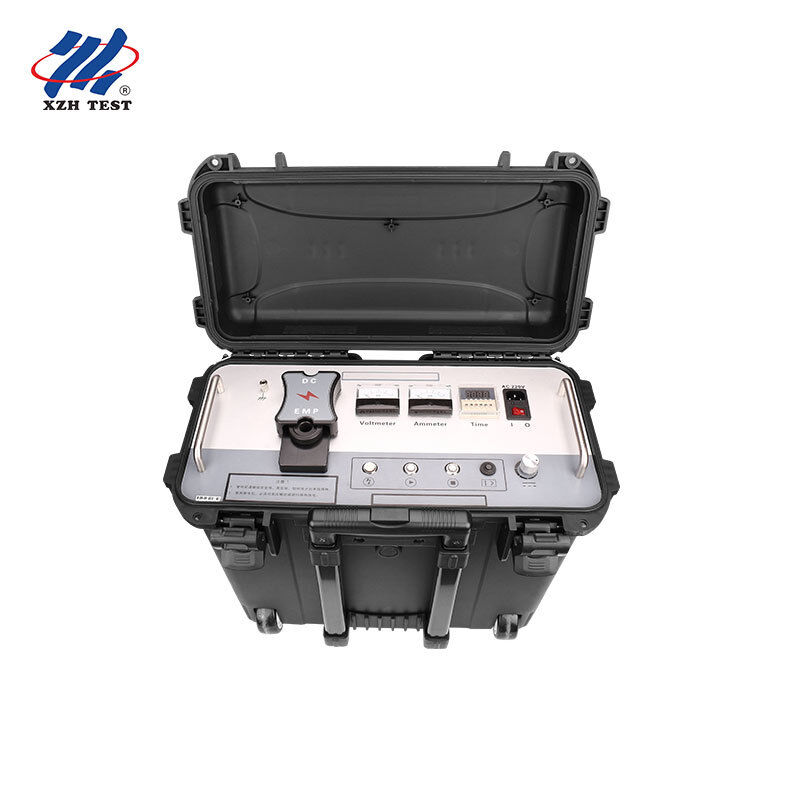

Γεννήτρια υψηλής τάσης για την παραγωγή ηλεκτρικής ενέργειας Πρότυπο: XHHV515-12L
Σχεδιασμένο για:Τεχνικοί εξυπηρέτησης ζημιών καλωδίων LV/MV, συνεργάτες συντήρησης διανομής κοινών υπηρεσιών, πάροχοι υπηρεσιών ηλεκτρικών δοκιμών
Βασική αξία:Συγκινητικός γεννήτης παροχής συνεχούς τάσης τύπου ράβδου έλξης με ενσωματωμένο πυκνωτή 12μF που παρέχει ρυθμιζόμενη ενέργεια εκφόρτισης 0-864J λύση grab-and-go για τη συνηθισμένη ανίχνευση σφαλμάτων σε καλώδια ηλεκτρικής ενέργειας 12 kV και κατώτερα με έξοδο διπλής λειτουργίας (απόλωση με παλμό + τάση αντιστάθμισης συνεχούς ροής).
Για ποιον είναι αυτό το εξοπλισμό;
Το XHHV515-12L είναι σχεδιασμένο για τεχνικούς πεδίου που χρειάζονται ένασυμπαγές, ελαφρύ, φορητό για έναν χειριστήπηγή παλμών για καθημερινές εργασίες εντοπισμού σφαλμάτων καλωδίων LV και MV. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1Τεχνικοί Υπηρεσίας ΠεδίουΜεταφορητότητα με ράβδο για τη μεταφορά με έναν χειριστή μεταξύ οχήματος και σημείου δοκιμής.
2Διοικητικά στελέχηΠροστασία μηδενικής θέσης εκκίνησης εξασφαλίζει την ασφαλή λειτουργία από πληρώματα που περιστρέφονται καθημερινά μέσω υποσταθμών.
3Εταιρείες παροχής υπηρεσιών δοκιμώνΔύο θύρες εξόδου ̇ δεν απαιτείται υλικό για τη μετάβαση συνθηκών μεταξύ συνθηκών παροχής και συνεχούς ροής.
4Ηλεκτρολόγοι βιομηχανικών εγκαταστάσεωνΤο συμπαγές αποτύπωμα χωρά μέσα από τυπικές πόρτες και σημεία πρόσβασης στο χώρο εξοπλισμού.
Βασικές προδιαγραφές
Ενσωματωμένος πυκνωτής12 μF
Πεδίο ενέργειας εκκένωσης0864 J
Στόχος τάσης καλωδίου≤ 12 kV
Μέτρηση τάσηςΜετρητής kV σε πραγματικό χρόνο
Κλειδώματα ασφαλείαςΞεκίνηση μηδενικής θέσης
Έλεγχος εκφόρτωσηςΕγχειρίδιο + χρονικό διάστημα
Τρόποι εξόδουΔύο θύρες EMP + DC
Ηλεκτρική τροφοδοσία220V AC 50Hz
ΦόρμαΜεταφορτώσιμο με ράβδο
Σύγχρονο σχεδιασμό ∆ιασπάστε, πηγαίνετε, δοκιμάστε
Σε αντίθεση με τις μεγαλύτερες γεννήτριες υπερχείλισης που είναι τοποθετημένες σε τροχόσπιτα που απαιτούν πρόσβαση στην ράμπα οχημάτων και χειρισμό δύο ατόμων, ο συντελεστής σχήματος στύλου έλξης XHHV515-12L® επιτρέπει πραγματική κινητικότητα πεδίου με έναν χειριστή.Η ενσωματωμένη λαβή τηλεσκοπίου και το ανθεκτικό σασί επιτρέπουν σε έναν τεχνικό να μεταφέρει το πλήρες όργανο από το όχημα στο σημείο δοκιμής μέσω των πύλων, κάτω από σκάλες, και σε γεμάτους χώρους υποσταθμών όπου τα τροχοφόρα καροτσάκια δεν μπορούν να πλοηγηθούν.
Επιχειρησιακό πλεονέκτημα:Για τα πληρώματα παροχής υπηρεσιών που χειρίζονται 4-6 κλήσεις βλάβης ανά βάρδια, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Δύο θύρες εξόδου ∙ Δεν απαιτείται αλλαγή τρόπου
Πολλές γεννήτριες υπερτάσεων απαιτούν από τον χειριστή να επανασχηματίσει φυσικά την καλωδίωση κατά τη μετάβαση μεταξύ των τρόπων εκφόρτωσης με παλμούς και τάσης συνεχούς τάσης, μια πηγή σφαλμάτων σύνδεσης και χαμένου χρόνου.Το XHHV515-12L παρέχειειδικές θύρες εξόδου για κάθε λειτουργία:
| Λιμάνι εξόδου |
Λειτουργία |
Υπόθεση χρήσης |
| Εξαγωγή HV (EMP) |
Εκτόξευση παλμού για τον εντοπισμό σφαλμάτων καλωδίων |
Σύνδεση με καλώδιο υπό δοκιμή για ακουστικό-μαγνητικό χτύπημα κατά την τοποθέτηση σφάλματος |
| Εξαγωγή HV (DC) |
Συνεχή τάση ισχύος συνεχούς τάσης |
Σύνδεση για επαλήθευση της μόνωσης καλωδίων μετά την εγκατάσταση και δοκιμή προληπτικής συντήρησης |
Ρεαλοχρόνιο όλτομετρητή ∙ Πλήρης ορατότητα
Ένα χαρακτηριστικό χαρακτηριστικό ασφάλειας και διάγνωσης του XHHV515-12L είναι τοβόλτμετρος kV σε πραγματικό χρόνοπου υποδεικνύει την τάση του πυκνωτή ακόμη και όταν το όργανο βρίσκεται σε κατάσταση αναμονής, όχι μόνο κατά τη διάρκεια ενεργού εκφόρτισης με παλμό.Αυτό παρέχει στους χειριστές συνεχή επίγνωση της κατάστασης της αποθηκευμένης ενέργειας, εξαλείφοντας τον κίνδυνο τυχαίας επαφής με μια φαινομενικά "εκκενωμένη" τράπεζα πυκνωτών που ενδέχεται να περιέχει ακόμα επικίνδυνο υπολειμματικό φορτίο.
- Παρακολούθηση σε αναμονή:Το Voltmeter εμφανίζει την τάση του πυκνωτή σε πραγματικό χρόνο. Ο χειριστής πάντα γνωρίζει την ενεργειακή κατάσταση πριν πλησιάσει τα τερματικά εξόδου.
- Εγχειρίδιο εκτόξευσης:Ειδικό κουμπί εκφόρτισης του εμπρόσθιου πάνελ για ελεγχόμενη διάχυση της υπολειμματικής ενέργειας του πυκνωτή συμπληρώνει το αυτόματο κύκλωμα εκφόρτισης ασφαλείας
- Δείκτης μηδενικής θέσης (κίτρινο LED):Φώτα μόνο όταν το κουμπί ρύθμισης τάσης είναι στο μηδέν ️ οπτική επιβεβαίωση ότι είναι ασφαλές να ενεργοποιηθεί η έξοδος HV
- Εναρμονισμένη έξοδος ενέργειας:Η χωρητικότητα 12μF με ρυθμιζόμενο εύρος 0-864J επιτρέπει στους χειριστές να ταιριάζουν την ενέργεια παλμού με το μήκος του καλωδίου και την αντίσταση σφάλματος
Διασύνδεση πίνακα
| Έλεγχος |
Λειτουργία |
| 1- Σημείο ασφαλείας. |
Σύνδεση γης στο πλαίσιο του οργάνου ̇ αποτρέπει την ηλεκτροκίνηση του περιβλήματος και τον κίνδυνο σοκ προσωπικού |
| 2. Κουμπί εκκένωσης |
Εγχειρίδιο εσωτερικής διάσπασης φορτίου όταν η HV είναι εκτός λειτουργίας ̇ δευτερεύον στρώμα ασφαλείας πέραν της αυτόματης εκκένωσης |
| 3Δείκτης εκκίνησης / μηδενικής θέσης |
Κίτρινο LED επιβεβαιώνει το κουμπί τάσης σε μηδέν. πατήστε για να ενεργοποιήσετε την έξοδο HV όταν ο δείκτης είναι αναμμένος |
| 4Σταματήστε / HV δείκτης |
Αμεση διακοπή εξόδου HV· φανές ενδείξεων κατά την ενεργό έξοδο υψηλής τάσης |
| 5Προστασία από υπερεύματα |
Πατήστε για να ενεργοποιήσετε την προστασία· αυτόματη εκκίνηση σε κατάσταση υπερσύντασης ̇ επαναφορά μετά τη διόρθωση |
| 6. Ρυθμίσεις τάσης |
Γυρίστε πλήρως αντίστροφα με τα ρολόγια στο μηδέν πριν από την έναρξη, στη συνέχεια με τα ρολόγια για να αυξήσετε την απόδοση |
| 7Ορισμός χρόνου |
Προδιαμορφώσιμο χρονικό διάστημα εκφόρτισης για αυτόματη ρυθμισμένη κατάσταση παρορμήσεως κατά την εντοπισμό |
Εφαρμογές
| Εφαρμογή |
Σενάριο |
| Εντοπισμός σφάλματος καλωδίου |
Εκτόξευση παλμού για ακουστική-μαγνητική εντοπισμό σε καλώδια διανομής 12 kV και κάτω από LV/MV |
| Συνεχή αντοχή στις δοκιμές τάσης |
Έλεγχος της μόνωσης καλωδίων μετά την εγκατάσταση και την επισκευή σε κυκλώματα LV και MV |
| Επαλήθευση καλωδίων πριν από την έναρξη λειτουργίας |
Έλεγχος νέου κυκλώματος καλωδίου πριν από την ενεργοποίηση ̇ ανίχνευση ζημιών εγκατάστασης και ελαττωμάτων αρθρώσεων |
| Δοκιμή συνεχούς ρεύματος ηλεκτρικού εξοπλισμού |
Δύναμη αντιστάθμισης τάσης συνεχούς ρεύματος σε άλλους ηλεκτρικούς εξοπλισμούς ̇ μετασχηματιστές, διακόπτες, καμπαναριές |
| Ρυθμική προληπτική συντήρηση |
Προγραμματισμένη αξιολόγηση της κατάστασης των καλωδίων για αστικά δίκτυα, βιομηχανικές εγκαταστάσεις, εμπορικές εγκαταστάσεις |
Ασφάλεια και προφυλάξεις λειτουργίας
- Πάντα να συνδέεσαι.έδαφος ασφαλείαςσε αξιόπιστο σημείο γήρανσης πριν από τη λειτουργία ️ αποτρέπει την ηλεκτροποίηση του περιβλήματος και τον κίνδυνο σοκ
- Βεβαιωθείτε ότι ο δείκτης μηδενικής θέσης (κίτρινο LED) είναιαναμμένοπριν πατήσετε την πύλη Start, επιβεβαιώνει ότι το κουμπί ρύθμισης τάσης είναι στο μηδέν
- Εγχειρίδιο τύπουκουμπί εκφόρτωσηςκαι να ελέγξετε αν το βολτμέτρο διαβάζει μηδέν πριν αποσυνδέσετε τα καλώδια εξόδου
- Πατήστε το πλήκτρο "Σταματήστε" αμέσως εάν παρατηρηθεί οποιαδήποτε ανώμαλη κατάσταση κατά τη διάρκεια της δοκιμής
- Μόνο ειδικευμένοι τεχνικοί HV επιτρέπεται να λειτουργούν
- Διαβάστε το πλήρες εγχειρίδιο χρήσης πριν από την πρώτη χρήση.
- Μεταφορά με τη λαβή της ράβδου έλξης
Συχνές ερωτήσεις
Ε: Πώς λειτουργεί μια γεννήτρια υψηλής τάσης στην ανίχνευση σφαλμάτων καλωδίων;
Η γεννήτρια υπερτάσεων εκπέμπει έναν παλμό υψηλής ενέργειας στο ελαττωματικό καλώδιο, δημιουργώντας ένα ελεγχόμενο τόξο υψηλής τάσης στο σημείο βλάβης.Αυτό το τόξο παράγει τόσο ακουστικό σήμα (ήχος δυνατού χτυπήματος που ανιχνεύεται από τα μικρόφωνα εδάφους) όσο και ηλεκτρομαγνητικό παλμό (που ανιχνεύεται από έναν επαγωγικό δέκτη)Με τον συνδυασμό των ωρών άφιξης του ακουστικού και του ηλεκτρομαγνητικού σήματος, οι χειριστές μπορούν να εντοπίσουν με ακρίβεια την ακριβή τοποθεσία της βλάβης με μια τεχνική γνωστή ως ακουστική-μαγνητικός συγχρονισμός.
Ε: Ποιο εύρος τάσης πρέπει να επιλέξω για διάφορους τύπους καλωδίων;
Η επιλογή της τάσης ακολουθεί τη ονομαστική τάση λειτουργίας του καλωδίου ως γενική κατευθυντήρια γραμμή.το εύρος 16 kV είναι κατάλληλοΓια καλώδια μεταφοράς υψηλής τάσης (35 kV και άνω), χρησιμοποιήστε το εύρος 32 kV.Πάντα συμβουλευτείτε τις προδιαγραφές μέγιστης τάσης δοκιμής του κατασκευαστή καλωδίου και βεβαιωθείτε ότι διατηρούνται όλες οι εξουσιοδοτήσεις ασφαλείας κατά τη λειτουργία υψηλής τάσης.
Ε: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη λειτουργία της γεννήτριας υπερτάσεων;
Πάντα να ελέγχετε ότι το καλώδιο είναι πλήρως αποενεργοποιημένο και απομονωμένο από όλες τις πηγές ενέργειας πριν τη σύνδεση.Καθορίστε περιμετρική απόσταση ασφαλείας τουλάχιστον 5 μέτρων γύρω από τη ζώνη δοκιμής με προειδοποιητικά σημάδιαΌλο το προσωπικό πρέπει να φοράει κατάλληλο ΕΠΠ, συμπεριλαμβανομένων ρούχων με τόξο, γάντι μονόπτωσης HV και υπερελκτρικά παπούτσια.διακοπή κινδύνου, και αλληλοκλειδώσεις μηδενικής τάσης παρέχουν πρόσθετα στρώματα προστασίας, αλλά δεν θα πρέπει ποτέ να αντικαταστήσουν τις κατάλληλες διαδικασίες ασφάλειας.
Ε: Ποιο είναι το πλεονέκτημα πολλαπλών ενεργειακών επιπέδων (Joules) σε αυτή τη μονάδα;
Τα διαφορετικά επίπεδα ενέργειας εξυπηρετούν διαφορετικούς διαγνωστικούς σκοπούς.864J1024J) είναι ιδανικές για την αρχική επιβεβαίωση σφαλμάτων και την εντοπισμό σφαλμάτων υψηλής αντίστασης όπου η υπερβολική ενέργεια θα μπορούσε να επιδεινώσει τη βλάβη του καλωδίουΗ μέση ενέργεια (1225J2048J) παρέχει τη βέλτιστη ακουστική ένταση σήματος για τον πιο συνηθισμένο εντοπισμό σφαλμάτων.ή σφάλματα υψηλής αντίστασης που απαιτούν ισχυρότερη παραγωγή τόξου για την παραγωγή ανιχνεύσιμης ακουστικής υπογραφήςΗ επιλογή τριών επιπέδων επιτρέπει στους χειριστές να ταιριάζουν η ενεργειακή παραγωγή με τις συνθήκες πεδίου.
Ε: Ποια εγγύηση και υποστήριξη περιλαμβάνεται με αυτή τη γεννήτρια υπερτάσεων;
12 μηνών τυποποιημένη εγγύηση κατά κατασκευαστικών ελαττωμάτων με τεχνική υποστήριξη για όλη τη ζωή. CE και ISO 9001:2015 πιστοποιημένο. Κάθε μονάδα περιλαμβάνει τη γεννήτρια υπερτάσεων, καλώδιο εξόδου HV, καλώδιο εδάφους,ράβδος εκφόρτωσηςΗ εγκατάσταση, η θέση σε λειτουργία και η εκπαίδευση ασφάλειας του χειριστή είναι διαθέσιμες κατόπιν αιτήματος.Ανταλλακτικά, συμπεριλαμβανομένων των κενών εκφόρτωσης, πυκνωτές και διόδους HV είναι αποθηκευμένα για ταχεία αντικατάσταση.
