Αναλυτής Παραμόρφωσης Τυλίγματος Μετασχηματιστή με Σάρωση Συχνότητας| XHBX1502

Name: Αναλυτής Παραμόρφωσης Τυλίγματος Μετασχηματιστή με Σάρωση Συχνότητας| XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Xi'an Shaanxi Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	ISO CE
Αριθμό μοντέλου:	XHBX1502

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Xi'an Shaanxi Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

XHBX1502

Επισημαίνω:

High Light

Επισημαίνω:

Μέτρηση διαχωρισμένης συχνότητας σάρωσης Μετασχηματιστή Αναλυτής παραμόρφωσης περιστροφής

Ψηφιακός αναλυτής ανταπόκρισης συχνότητας υψηλής ταχύτητας που βασίζεται στο DDS

Ελεγκτής Μετασχηματιστή με Ασύρματη Διεπαφή Bluetooth

Trading Information

Ποσότητα παραγγελίας min:

1 σετ

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία

Χρόνος παράδοσης:

5-8 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

3000 μονάδες/έτος

Περιγραφή προϊόντων

XHBX1502 Αναλυτής παραμόρφωσης περιστροφής μετασχηματιστήείναι ένα προηγμένο μη καταστροφικό διαγνωστικό όργανο που βασίζεται στην τεχνολογία ανάλυσης απόκρισης συχνότητας (FRA),Μετρητής ηλεκτρικής ενέργειας, που χρησιμοποιείται για την ανίχνευση εσωτερικών μηχανικών σφαλμάτων σε μετασχηματιστές ισχύος από 63 έως 500 kVΌταν κατασκευάζεται ένας μετασχηματιστής, κάθε τυλιγμός διαθέτει μια μοναδική, σταθερή υπογραφή απόκρισης συχνότητας που καθορίζεται από τις διανεμημένες παραμέτρους χωρητικότητας (Ci) και επαγωγικότητας (Li).Συμβάντα όπως σφάλματα βραχυκυκλώματος, οι επιπτώσεις των μεταφορών, η σεισμική δραστηριότητα ή οι ηλεκτρομαγνητικές δυνάμεις από τα ρεύματα σφάλματος μπορούν να μετατοπίσουν ή να παραμορφώσουν φυσικά τις περιέλιξεις,μεταβολή αυτών των κατανεμημένων παραμέτρων και παραγωγή μετρήσιμων αλλαγών στην ανταπόκριση συχνότηταςΤο XHBX1502 χρησιμοποιεί ψηφιακή ψηφιακή υψηλής ταχύτητας σαρώση συχνότητας για να συλλάβει και να συγκρίνει αυτές τις υπογραφές, ποσοτικοποιώντας το μέγεθος, την τοποθεσία,και κατεύθυνση των αποκλίσεων απόκρισης για να προσδιοριστεί εάν ο μετασχηματιστής απαιτεί σημαντική επισκευή ̇ όλα χωρίς επεμβατικές δοκιμές ή αποστράγγιση ελαίου.

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Δυνατότητα μέτρησης
Πεδίο μέτρησης πλάτους	-120 dB έως +20 dB
Ακριβότητα μέτρησης πλάτους	0.1 dB
Ακριβότητα συχνότητας σάρωσης	00,005%
Επαναληψιμότητα δοκιμής σε φάση	990,9%
Χαρακτηριστικά σήματος
Αντίσταση εισόδου σήματος	1 MΩ
Αντίσταση εξόδου σήματος	50 Ω
Αμβλυσμός εξόδου σήματος	± 20 V
Εφαρμογή & Φυσική
Εφαρμόσιμη διαβάθμιση μετασχηματιστή	63 kV 500 kV
Μέγεθος οργάνου (L × W × H)	340 × 240 × 210 mm
Διάμετροι θήκης (L × W × H)	370 × 280 × 260 mm
Μέγεθος καλωδιακού κουτιού (L × W × H)	420 × 300 × 300 mm
Συνολικό βάρος	20 κιλά
Περιβαλλοντική
Θέρμανση λειτουργίας	-10°C έως +40°C
Θέρμανση αποθήκευσης	-20°C έως +70°C
Σχετική υγρασία	< 90%, μη συμπυκνωτικό

Βασικά χαρακτηριστικά απόδοσης

Ψηφιακή ψηφιακή σαρώση υψηλής ταχύτητας με βάση το DDSΗ τεχνολογία άμεσης ψηφιακής σύνθεσης (DDS) παράγει ακριβή, επαναλαμβανόμενα σήματα διέγερσης σε όλη την περιοχή συχνότητας μέτρησης, παρέχοντας ακρίβεια συχνότητας σάρωσης 0,005% και 99.9% επαναληψιμότητα δοκιμής σε φάση για εξαιρετικά αξιόπιστες συγκρίσεις πριν και μετά.
Μέτρηση διαχωρισμένης σαρώσεως συχνότηταςΤο σύστημα αυτό διαιρεί αυτόματα το φάσμα συχνοτήτων σε βελτιστοποιημένα τμήματα, συγκεντρώνοντας την ανάλυση των μετρήσεων στις ζώνες συχνοτήτων που είναι πιο ευαίσθητες σε συγκεκριμένες συνθήκες παραμόρφωσης της έλξης.Αξιακή τηλεσκόπιση, και συμπίεση περιστροφής.
Ανάλυση ευρέος δυναμικού εύρουςΤο εύρος μέτρησης πλάτους από (-120dB) έως (+20dB) καταγράφει τόσο τις λεπτές αλλαγές στην πρώιμη φάση της επικάλυψης όσο και τις συνολικές υπογραφές παραμόρφωσης, με 0.1dB ανάλυση για λεπτομερή διάκριση μεταξύ φυσιολογικών επιπτώσεων γήρανσης και διαρθρωτικών αλλαγών που σχετίζονται με σφάλματα.
Ασύρματη διεπαφή BluetoothΗ ενσωματωμένη συνδεσιμότητα Bluetooth επιτρέπει την ασύρματη μεταφορά δεδομένων σε υπολογιστή ή tablet για προηγμένη ανάλυση, δημιουργία εκθέσεων,και διαχείριση βάσεων δεδομένων ̇ εξάλειψη της ακαταστασίας των καλωδίων στον χώρο εργασίας του υποσταθμού.
Μεθοδολογία μη καταστροφικών δοκιμώνΗ ανάλυση της απόκρισης συχνότητας δεν απαιτεί αποστράγγιση πετρελαίου, εσωτερική πρόσβαση,και δεν προκαλεί συναρπασμό υψηλής τάσης, γεγονός που το καθιστά εγγενώς ασφαλέστερο και ταχύτερο από τις εναλλακτικές διαγνωστικές μεθόδους, παρέχοντας παράλληλα ισοδύναμη ή ανώτερη ευαισθησία ανίχνευσης για παραμόρφωση περιστροφής.
Τρεις φάσεις συγκριτικής ανάλυσηςΗ μέθοδος αυτή χρησιμοποιείται για την ανίχνευση και την ανίχνευση των συχνοτήτων από τις τρεις φάσεις ταυτόχρονα.
Ακατέργαστες συσκευασίεςΤο κουτί με τα όργανα από κράμα αλουμινίου και το ξεχωριστό κουτί καλωδίων παρέχουν ισχυρή προστασία κατά τη μεταφορά και την αποθήκευση.με συνολικό βάρος συστήματος 20 kg που εξισορροπεί την φορητότητα με τη δυνατότητα οργάνωσης για δοκιμές 63kV ̇ 500kV.

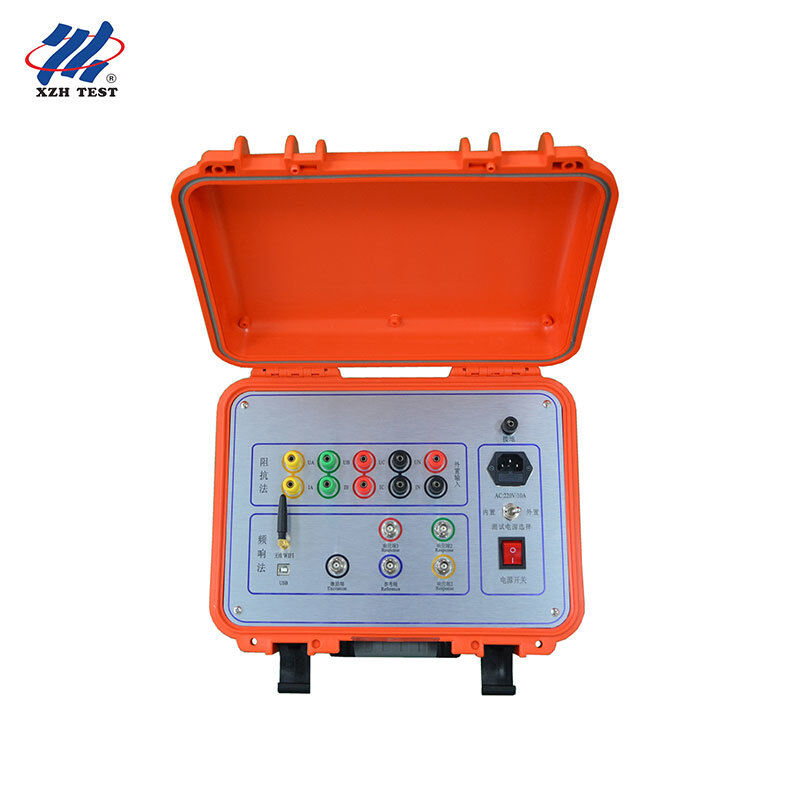

Εικόνα προϊόντος

XHBX1502

Συχνές Ερωτήσεις

Ε1: Είναι αυτός ο αναλυτής κατάλληλος για την παρακολούθηση της κατάστασης του μετασχηματιστή και για ειδικούς διάγνωσης;

Ναι, το XHBX1502 είναι ένα απαραίτητο εργαλείο για τα προγράμματα παρακολούθησης της κατάστασης του μετασχηματιστή.Η FRA μετρά απευθείας τη μηχανική ακεραιότητα των τυλιγμών ̇ την ίδια τη φυσική δομήΟι διαγνωστικοί ειδικοί μπορούν να καθορίσουν ένα αποτύπωμα ανταπόκρισης συχνότητας βάσης όταν ο μετασχηματιστής είναι γνωστό ότι είναι υγιής (μετά την κατασκευή ή μετά την έναρξη λειτουργίας),Στη συνέχεια, πραγματοποιείται περιοδική επανεξέταση για την ανίχνευση προοδευτικής παραμόρφωσης από συσσωρευμένη έκθεση σε σφάλμα.Η επαναληψιμότητα 99,9% εξασφαλίζει ότι οι παρατηρούμενες αλλαγές αντιπροσωπεύουν πραγματικές διαρθρωτικές εξελίξεις και όχι μεταβλητότητα της μέτρησης.

Ε2: Μπορούν οι μηχανικοί συντήρησης υποσταθμών υψηλής τάσης να το χρησιμοποιήσουν για ρουτίνα επιθεώρηση;

Οι ομάδες συντήρησης υποσταθμών που διαχειρίζονται στόλους μετασχηματιστών 63kV/500kV μπορούν να ενσωματώσουν τις δοκιμές FRA σε προγράμματα συντήρησης προγραμματισμένων διακοπών.Το XHBX1502 ′s βασίζεται στην DDS αυτοματοποιημένη σάρωση συχνότητας και η ασύρματη μεταφορά δεδομένων Bluetooth εξορθολογίζουν τη ροή εργασίας δοκιμής: συνδέστε το όργανο, ξεκινήστε την αυτοματοποιημένη ακολουθία σαρώσεως και αναθεωρήστε το συγκριτικό σχέδιο απόκρισης συχνότητας.Το χαρακτηριστικό του διαχωρισμένου σαρώματος βελτιστοποιεί τη διάρκεια της δοκιμής διατηρώντας παράλληλα την ευαισθησία της διάγνωσης, καθιστώντας πρακτικό τον έλεγχο πολλαπλών μετασχηματιστών κατά τη διάρκεια ενός και μόνο προγραμματισμένου παραλείμματος.

Ε3: Πώς εξυπηρετεί τα τμήματα δοκιμών και Ε&Α των εργοστασίων μετασχηματιστών;

Οι κατασκευαστές μετασχηματιστών και τα Κέντρα Ερευνών και Ανάπτυξης χρησιμοποιούν την FRA για την επικύρωση σχεδίου, δοκιμές τύπου και διασφάλιση ποιότητας.Ακριβότητα πλάτους 1dB, 99,9% επαναληψιμότητα) παρέχει την απαιτούμενη ακρίβεια για την τεχνική ανάλυση των εναλλακτικών σχεδιαστικών λύσεων, την έρευνα των ανοχής κατασκευής,και δημιουργία υπογραφών εργοστασιακής βάσηςΗ ασύρματη διεπαφή Bluetooth επιτρέπει την απρόσκοπτη ενσωμάτωση με εργασιακούς σταθμούς μηχανικής για προηγμένη μεταεπεξεργασία, σύγκριση με προσομοιώσεις σχεδιασμού,και αρχειοθέτηση εργοστασιακών δεδομένων αναφοράς για ολόκληρη τη διάρκεια ζωής του μετασχηματιστή.

Ε4: Είναι κατάλληλο για τις ομάδες έρευνας ηλεκτρολογικής εγκληματολογίας μετά το σφάλμα;

Όταν ένας μετασχηματιστής παρουσιάζει σοβαρό σφάλμα ή λειτουργία προστατευτικού ρελέ, οι ιατροδικαστές πρέπει να καθορίσουν αν ο μετασχηματιστής είναι ασφαλής για να επιστρέψει σε λειτουργία ή χρειάζεται επισκευή.Το XHBX1502 παρέχει τα κριτικά στοιχεία μηχανικής ακεραιότητας: η σύγκριση της απόκρισης συχνότητας μετά το σφάλμα με την βασική γραμμή πριν από το σφάλμα (ή με τις βασικές γραμμές των αδελφών μονάδων) αποκαλύπτει εάν οι τυλίξεις έχουν μετακινηθεί.τα ποσοτικά δεδομένα είναι απαραίτητα για την επεξεργασία των ασφαλιστικών απαιτήσεων∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικασία ∆ιαδικαστική ∆ιαδικαστική ∆ιαδικασία

Ε5: Μπορούν οι αξιολογητές ασφάλισης μεταφορών και εφοδιαστικής να το χρησιμοποιήσουν για την επαλήθευση ζημιών;

Όταν οι μεγάλοι μετασχηματιστές ισχύος μεταφέρονται με οδικό, σιδηροδρομικό ή θαλάσσιο τρόπο, η μηχανική συγκίνηση και η έκθεση σε δονήσεις μπορεί να προκαλέσουν μετατόπιση της περιστροφής ακόμη και χωρίς ορατή εξωτερική βλάβη.Οι ασφαλιστικοί αξιολογητές και οι πάροχοι logistics μπορούν να χρησιμοποιούν το XHBX1502 για τη μέτρηση προ της μεταφοράς και την επαλήθευση μετά την παράδοσηΜια σταθερή υπογραφή απόκρισης συχνότητας επιβεβαιώνει ότι ο μετασχηματιστής επέζησε από τη μεταφορά χωρίς εσωτερική μηχανική βλάβη.παροχή αντικειμενικών αποδεικτικών στοιχείων για την έγκριση της ασφάλισης φορτίου και προστασία όλων των μερών από διαφορές σχετικά με το πότε και πού προκλήθηκε η ζημίαΤο όργανο έχει συνολικό βάρος συστήματος 20 kg, γεγονός που το καθιστά πρακτικό τόσο για αποστολή όσο και για παραλαβή.
