Φορητός δοκιμαστής TTR με προστασία αντίστροφης σύνδεσης

Name: Φορητός δοκιμαστής TTR με προστασία αντίστροφης σύνδεσης
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Xi'an Shaanxi Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	ISO CE
Αριθμό μοντέλου:	XHBB128B

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Xi'an Shaanxi Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

XHBB128B

Επισημαίνω:

High Light

Επισημαίνω:

Υψηλή και χαμηλή τάση αντίστροφη σύνδεση προστασία μετασχηματιστή περιστρέφεται αναλογία δοκιμαστή

Δοκιμαστής TTR για την ακριβή μέτρηση αναλογίας

Φορητός δοκιμαστής αναλογίας μετασχηματιστή σχεδιασμού

Trading Information

Ποσότητα παραγγελίας min:

1 σετ

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία

Χρόνος παράδοσης:

5-8 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

3000 μονάδες/έτος

Περιγραφή προϊόντων

XHBB128B Μετασχηματιστής αναλογίας περιστροφής (TTR)είναι ένα υψηλής ακρίβειας, τριφασικό διαγνωστικό όργανο που έχει σχεδιαστεί για γρήγορη, ακριβή μέτρηση της αναλογίας στροφών και της αναλογίας τάσης του μετασχηματιστή ισχύος.Η δοκιμή της αναλογίας στροφών του μετασχηματιστή είναι μια κρίσιμη απαίτηση σε πολλαπλά σενάριαΤο όργανο επικυρώνει την ακρίβεια της αναλογίας στροφών,Αξιολογεί την απόδοση του διακόπτη, ανιχνεύει βραχυκυκλώματα μεταξύ στροφών και επιβεβαιώνει τη συμβατότητα παράλληλης λειτουργίας.Η XHBB128B εξάλειψε τις αρμονικές παρεμβολές για ανώτερη ακεραιότητα των μετρήσεων.Η 7 ιντσών έγχρωμη οθόνη αφής LCD, η ολοκληρωμένη σουίτα προστασίας και το ανθεκτικό περίβλημα έτοιμο για το πεδίο το καθιστούν την οριστική λύση TTR για τις γραμμές παραγωγής, την ανάθεση σε λειτουργία,και ρουτίνα συντήρηση.

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Μέτρηση
Πεδίο δοκιμής	0.9 10000
Ακριβότητα (0,9 ̇ 500)	±0,1% + 2 ψηφία
Ακριβότητα (501 ̇ 2000)	±0,2% + 2 ψηφία
Ακριβότητα (2001 ̇10000)	±0,5% + 2 ψηφία
Απόφαση	0.0001 ελάχιστο
Δυναμική τάση	Αυτόματη ρύθμιση ανάλογα με το φορτίο
Ενέργεια & Περιβάλλον
Εργασιακή τροφοδοσία	Δρομολόγιο ισχύος
Θερμοκρασία περιβάλλοντος	-10°C έως +40°C
Σχετική υγρασία	≤ 85%, χωρίς συμπύκνωση
Επιστήμη
Μέγεθος (Κύρια Μονάδα)	360 × 290 × 170 mm
Διάμετροι (Καλωδιακό πλαίσιο)	360 × 290 × 170 mm
Βάρος (κυριότερη μονάδα)	50,9 kg
Βάρος (κατασκευή καλωδίων)	5.65 κιλά

Βασικά χαρακτηριστικά απόδοσης

Ηλεκτρική τροφοδοσία μετατροπέα ακριβείας τριών φάσεωνΟ ιδιόκτητος τριφασικός μετατροπέας αντικαθιστά την συμβατική μονοφασική παροχή ηλεκτρικού ρεύματος ως πηγή τάσης μέτρησης, εξαλείφοντας εντελώς τις αρμονικές παρεμβολές του πλέγματος για πιο ακριβή αποτελέσματα.Η ακρίβεια της μέτρησης δεν επηρεάζεται ακόμη και όταν λειτουργεί με ισχύ γεννήτριας.
Ταυτόχρονη τριστάσια μέτρησηΗ τριστάσια έξοδος επιταχύνει την ταχύτητα δοκιμής, μετρά τις γωνίες μεταξύ των φάσεων και εντοπίζει αυτόματα τις ομάδες σύνδεσης του μετασχηματιστή 0·11,για την εξάλειψη των χειροκίνητων δοκιμών φάσης-ανά-φάση που απαιτούνται από τις παραδοσιακές γέφυρες αναλογίας.
Συνολική συμβατότητα μετασχηματιστήΥποστηρίζει ένα ευρύ φάσμα τύπων μετασχηματιστών, συμπεριλαμβανομένου του τύπου Z, του ευθυγραμμιστή, της γείωσης, του ηλεκτρικού κλιβάνου, της μετατόπισης φάσης,και μετασχηματιστές ισορροπίας παρέχοντας την πληρέστερη κάλυψη παραμέτρων μέτρησης στην κατηγορία του.
Σύστημα προστασίας πολλαπλών στρωμάτων- Ενσωματωμένη προστασία αντίστροφης σύνδεσης υψηλής/χαμηλής τάσης, προστασία από βραχυκύκλωμα στον μετασχηματιστή, προστασία από ανοιχτή/κλειστή βλάβη στον διακόπτη,Η προστασία πλήρους μικροκυκλώματος και έξοδος εξασφαλίζει την ασφάλεια του οργάνου και του χειριστή σε όλες τις συνθήκες βλάβης.
Αυτοματοποιημένη ανάλυση του αλλαγματάρχηΜετά την εισαγωγή των ονομαστικών παραμέτρων, μετράται αυτόματα η αναλογία, η τιμή σφάλματος και η θέση του διακόπτη για έως και 99 σημεία κτύπησης.Αναγνωρίζει με ακρίβεια τις ασύμμετρες θέσεις κτύπησης που οι συμβατικοί δοκιμαστές δεν μπορούν να επιλύσουν.
7 ιντσών HD έγχρωμη οθόνη αφήςΗ μεγάλη οθόνη LCD με αλληλοδιαμορφωμένη οθόνη και τις οδηγίες λειτουργίας στα κινέζικα/αγγλικά, επιτρέπει την διαισθητική, μη χειροκίνητη λειτουργία.
Ενσωματωμένη διαχείριση δεδομένωνΟ ενσωματωμένος θερμικός εκτυπωτής, η διεπαφή USB flash disk και η σειριακή θύρα RS232 παρέχουν ευέλικτες επιλογές εξόδου δεδομένων για άμεση τεκμηρίωση, ψηφιακή αρχειοθέτηση και ενσωμάτωση γραφείου χωρίς χαρτί.
Σκληρό περιβλήμα έτοιμο για το πεδίοΗ πολυλειτουργική μηχανική πλαστική θήκη με αντοχή σε κρύο / θερμοκρασία, στεγανότητα αδιάβροχη και αντοχή σε πτώση / σοκ εξασφαλίζει αξιόπιστη λειτουργία και μεταφορά σε απαιτητικά περιβάλλοντα πεδίου.

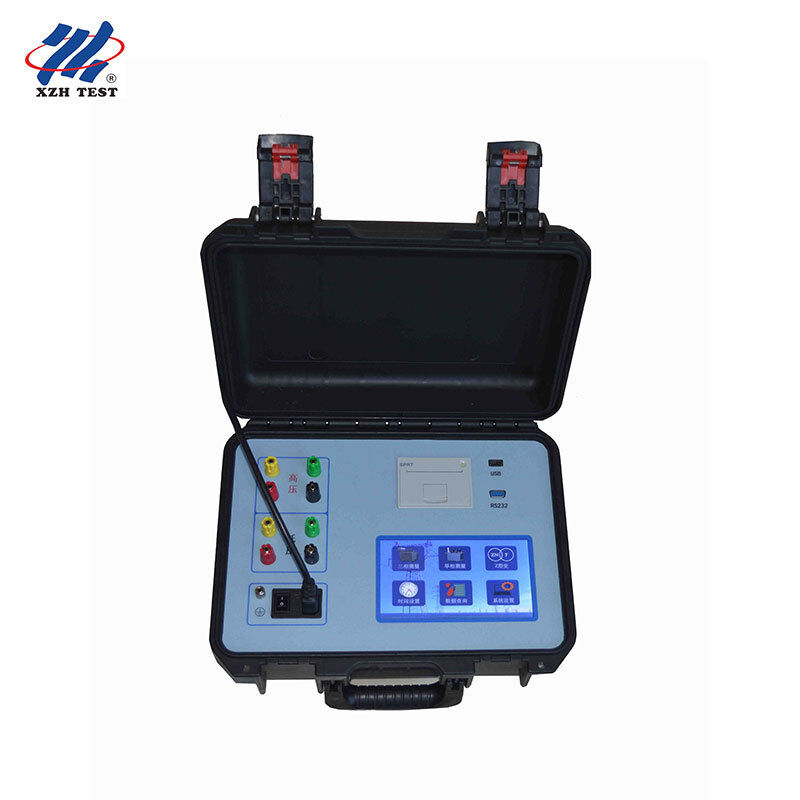

Σύνοψη του πίνακα οργάνων

Συστατικό	Λειτουργία
7 ιντσών οθόνη αφής LCD	Χρωματική οθόνη αφής με ψηφιακή ρύθμιση του φώτος πίσω· δείχνει το μενού λειτουργίας και τα αποτελέσματα της δοκιμής
Τερματικά υψηλής τάσης	Κίτρινο, πράσινο, κόκκινο, μαύρο συνδεθείτε με τις φάσεις Α, Β, C και ουδέτερη (O) στην πλευρά του μετασχηματιστή HV
Τερματικά χαμηλής τάσης	Κίτρινο, πράσινο, κόκκινο, μαύρο συνδεθείτε με τις φάσεις α, β, γ και ουδέτερη (o) στην πλευρά του μετασχηματιστή LV
Δυναμική είσοδος AC220V	Εισαγωγή ισχύος για το όργανο, σύνδεση με ηλεκτρική πύλη AC220V
Προστατευτικό έδαφος	Αξιόπιστο τερματικό γείωσης για την ασφάλεια του χειριστή
RS232 / θύρες USB	Σειριακή επικοινωνία και αποθήκευση USB για την εξαγωγή δεδομένων
Ενσωματωμένος εκτυπωτής	Εκτυπώνει τα αποτελέσματα της δοκιμής αμέσως μετά την ολοκλήρωση της μέτρησης

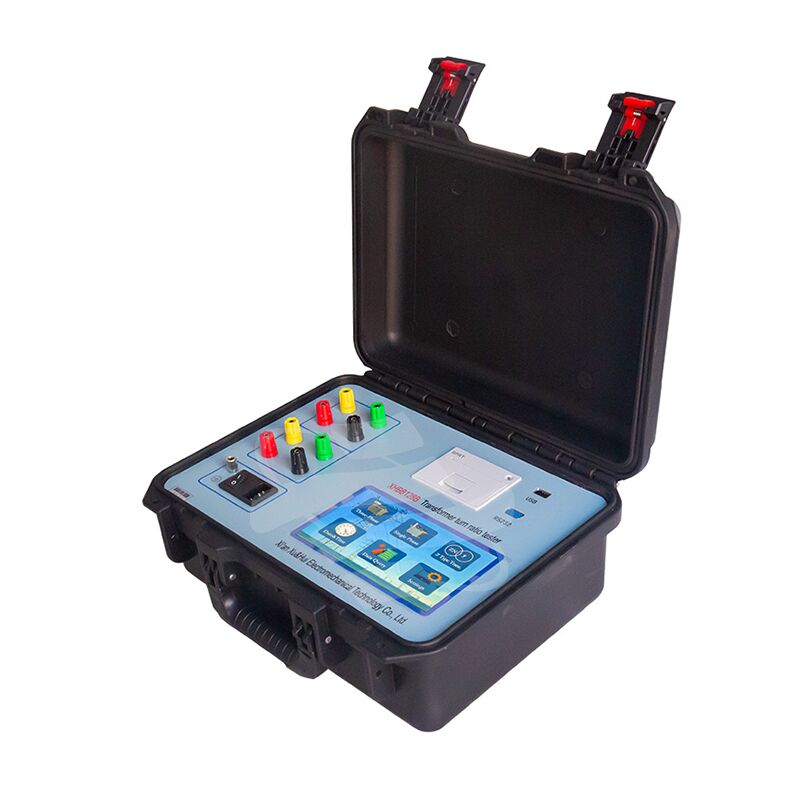

Εικόνα προϊόντος

XHBB128B

Επαλήθευση αυτοεξέτασης

Εάν τα αποτελέσματα των δοκιμών εμφανίζονται μη φυσιολογικά, το όργανο μπορεί να επαληθευτεί με τη χρήση της ακόλουθης διαδικασίας αυτοεξέτασης:

Συνδέστε τα κίτρινα/πράσινα/κόκκινα/μαύρα κομπίνα υψηλής τάσης μαζί και, κατά τον ίδιο τρόπο, συντομεύστε τα κίτρινα/πράσινα/κόκκινα/μαύρα κομπίνα χαμηλής τάσης.Επιλέξτε το Y-Y-0 ή το D-D-0 ως τρόπο σύνδεσης και πατήστε OK για να ξεκινήσετε τη μέτρησηΈνα κανονικό όργανο θα εμφανίζει 1.0000Οποιαδήποτε άλλη ανάγνωση υποδηλώνει πιθανό πρόβλημα με το όργανο που απαιτεί συντήρηση.

Εναλλακτικά, οι σφραγίδες υψηλής τάσης και χαμηλής τάσης της γραμμής δοκιμής μπορούν να συντομευτούν μαζί (συνασπιστεί η αξιόπιστη σύνδεση των τερμάτων των καλωδίων).

Συχνές Ερωτήσεις

Ε: Είναι κατάλληλος αυτός ο δοκιμαστής TTR για τον έλεγχο ποιότητας της γραμμής παραγωγής μετασχηματιστών;

Ναι, το XHBB128B είναι ειδικά κατασκευασμένο για την κατασκευή περιβάλλοντων ελέγχου ποιότητας.Η ταυτόχρονη μέτρηση τριών φάσεων επιταχύνει δραματικά την απόδοση δοκιμών σε σύγκριση με τις παραδοσιακές γέφυρες αναλογίας φάσης με φάσηΗ τάξη ακρίβειας ± 0,1% (περίοδος 0,9·500) πληροί τα πρότυπα δοκιμών αποδοχής από το εργοστάσιο,ενώ η αυτόματη αναγνώριση θέσης του διακόπτη (έως 99 σημεία) επαληθεύει την ορθή συναρμολόγηση του διακόπτη χωρίς χειροκίνητο υπολογισμόΗ διεπαφή USB flash δίσκου επιτρέπει την ταχεία εξαγωγή δεδομένων για ενσωμάτωση με συστήματα εκτέλεσης κατασκευής (MES) και βάσεις δεδομένων QC.

Ε2: Μπορούν οι μηχανικοί ανάθεσης σε λειτουργία να το χρησιμοποιήσουν για την επαλήθευση της εγκατάστασης νέων μετασχηματιστών;

Προτού ενεργοποιηθεί ένας νέος μετασχηματιστής, οι μηχανικοί πρέπει να επαληθεύσουν ότι οι αναλογίες στροφών σε όλες τις θέσεις των βρύσεων ταιριάζουν με την πινακίδα και ότι η ομάδα σύνδεσης είναι σωστή.Το XHBB128B αυτοματοποιεί όλη αυτή τη ροή εργασίας: μετρά ταυτόχρονα και τις τρεις φάσεις, εντοπίζει αυτόματα την ομάδα σύνδεσης (0·11), υπολογίζει τις τιμές σφάλματος σε κάθε θέση της βρύσης και εκτυπώνει πλήρη αναφορά λειτουργίας.Η προστασία της αντίστροφης σύνδεσης και η προστασία από βραχυκύκλωμα εξόδου παρέχουν ένα ουσιαστικό στρώμα ασφάλειας κατά την έναρξη λειτουργίας, όταν τα σφάλματα καλωδίωσης είναι πιο πιθανάΤο ανθεκτικό αδιάβροχο περίβλημα και το βάρος της κύριας μονάδας 5,9 kg το καθιστούν πρακτικό για χρονοδιαγράμματα ανάθεσης σε διάφορες τοποθεσίες.

Ε3: Πώς εξυπηρετεί τους εργολάβους παροχής υπηρεσιών προληπτικής συντήρησης ηλεκτρικής ενέργειας;

Οι εργολάβοι προληπτικής συντήρησης που εξυπηρετούν πολλαπλούς βιομηχανικούς, εμπορικούς και κοινούς πελάτες χρειάζονται εργαλεία που είναι γρήγορα, αξιόπιστα και παράγουν ελεγκτή τεκμηρίωση.Η τρισδιάστατη ταυτόχρονη μέτρηση του XHBB128B μειώνει το χρόνο δοκιμής σε κάθε τοποθεσία πελάτηΗ ικανότητά του να δοκιμάζει το πλήρες φάσμα των τύπων μετασχηματιστών, συμπεριλαμβανομένου του τύπου Z, του ευθυγραμμιστή, τουκαι μετασχηματιστές μετατόπισης φάσης ̇ σημαίνει ότι ένα μόνο όργανο εξυπηρετεί όλους τους πελάτες ανεξάρτητα από τη σύνθεση του στόλου μετασχηματιστών τουςΗ τροφοδοσία ηλεκτρικής ενέργειας με τριστάσιο μετατροπέα εξασφαλίζει την ακεραιότητα της μέτρησης ακόμη και όταν λειτουργεί από φορητές γεννήτριες σε απομακρυσμένες τοποθεσίες.

Ε4: Είναι κατάλληλο για ειδικούς συντήρησης μετασχηματιστών;

Η συντήρηση του διακόπτη νερού απαιτεί ακριβή επαλήθευση ότι κάθε θέση του νερού παρέχει τη σωστή αναλογία τάσης.Απλά εισάγετε τις ονομαστικές παραμέτρους μία φορά, και το όργανο μετρά αυτόματα τις τιμές αναλογίας και σφάλματος σε κάθε μία από τις έως 99 θέσεις κρουσμάτων, προσδιορίζοντας με ακρίβεια την πραγματική θέση κρουσμάτων ακόμη και για ασύμμετρες διαμορφώσεις κρουσμάτων.Αυτό είναι ανεκτίμητο κατά τη διάγνωση δυσλειτουργιών του διακόπτη, όπως η απώλεια θέσεων, βλάβες γέφυρας ή μηχανική δυσπροσαρμογή που μπορεί να μην είναι ανιχνεύσιμες μόνο με ηλεκτρική δοκιμή.

Ε5: Μπορούν οι ελεγκτές ποιότητας ηλεκτρικής ενέργειας και συμμόρφωσης δικτύου να το χρησιμοποιήσουν για κανονιστική επαλήθευση;

Οι ελεγκτές συμμόρφωσης δικτύου που επαληθεύουν ότι οι μετασχηματιστές διανομής πληρούν τα πρότυπα ρύθμισης τάσης χρειάζονται ακριβείς μετρήσεις αναλογίας που μπορούν να αντέξουν τον έλεγχο.Η τροφοδοσία τριών φάσεων του μετατροπέα XHBB128B® εξαλείφει τις αρμονικές παρεμβολές του δικτύου που μπορούν να θέσουν σε κίνδυνο την ακρίβεια των μετρήσεων σε παραδοσιακούς δοκιμαστές μονής φάσηςΗ εξαγωγή δεδομένων USB επιτρέπει την απρόσκοπτη ενσωμάτωση με βάσεις δεδομένων συμμόρφωσης και την αυτοματοποιημένη δημιουργία εκθέσεων,ενώ η διαδικασία επαλήθευσης με αυτοεξέταση του μέσου παρέχει τεκμηριωμένη εμπιστοσύνη μετρήσεων στην οποία μπορούν να αναφερθούν οι ελεγκτές στις εκθέσεις τους.
