Δοκιμαστής Μετασχηματιστή με Ανάλυση και Διάγνωση Διανυσμάτων

Name: Δοκιμαστής Μετασχηματιστή με Ανάλυση και Διάγνωση Διανυσμάτων
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX1318
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Xi'an Shaanxi Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	ISO CE
Αριθμό μοντέλου:	XHTX1318

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Xi'an Shaanxi Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

XHTX1318

Επισημαίνω:

High Light

Επισημαίνω:

Απλός δοκιμαστής μετασχηματιστή με ανάλυση διανυσμάτων

Μέτρηση χαρακτηριστικών χωρητικότητας Δοκιμαστής Ανάλυσης Διανυσμάτων

Διαγνωστική μετασχηματιστή Δοκιμαστής χαρακτηριστικών χωρητικότητας μετασχηματιστή

Trading Information

Ποσότητα παραγγελίας min:

1 σετ

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία

Χρόνος παράδοσης:

5-8 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

3000 μονάδες/έτος

Περιγραφή προϊόντων

Δοκιμαστής Χαρακτηριστικών Μετασχηματιστή Σειράς XHTX1318 είναι ένα διαγνωστικό όργανο υψηλής ακρίβειας, διπλής λειτουργίας που λειτουργεί αποτελεσματικά ως δύο όργανα σε ένα: ένας δοκιμαστής χωρητικότητας μετασχηματιστή και ένας δοκιμαστής παραμέτρων χαρακτηριστικών μετασχηματιστή. Σχεδιασμένο για ολοκληρωμένη αξιολόγηση μετασχηματιστών, μετρά με ακρίβεια πολλαπλές παραμέτρους συχνότητας ισχύος σε διάφορα μοντέλα μετασχηματιστών — συμπεριλαμβανομένης της χωρητικότητας, της αναγνώρισης τύπου, του ρεύματος χωρίς φορτίο, της απώλειας χωρίς φορτίο, της απώλειας βραχυκυκλώματος (φορτίου), της τάσης αντίστασης και της ανάλυσης διανυσματικής ομάδας. Με ακρίβεια μέτρησης ±0,2% σε παραμέτρους τάσης, ρεύματος και ισχύος, είναι το ιδανικό όργανο για εταιρείες ηλεκτρικής ενέργειας, κατασκευαστές μετασχηματιστών και παρόχους υπηρεσιών δοκιμών που απαιτούν αξιόπιστες, επαναλήψιμες διαγνώσεις μετασχηματιστών στο πεδίο ή στο εργαστήριο.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Είσοδοι Μέτρησης
Εύρος Ενεργού Τάσης	0–10 V
Εύρος Ενεργού Ρεύματος	0–10 A
Εύρος Παθητικής Τάσης	0–750 V (ευρύ εύρος)
Εύρος Παθητικού Ρεύματος	0–20 A – 100 A (εσωτερικό διπλό εύρος, αυτόματη/χειροκίνητη επιλογή)
Ακρίβεια Μέτρησης
Τάση	±0,2%
Ρεύμα	±0,2%
Ισχύς (Cosφ > 0,2)	±0,2%
Ισχύς (0,02 < Cosφ < 0,2)	±0,3%
Λειτουργία & Τροφοδοσία
Θερμοκρασία Λειτουργίας	-25℃ έως +65℃
Τροφοδοτικό Φόρτισης	AC 160V–260V
Μόνωση
Αντίσταση Εισόδου προς Κέλυφος	≥ 100 MΩ
Αντοχή Εισόδου Τροφοδοσίας	2 kV (RMS) για 1 λεπτό

Μετρούμενες Παράμετροι

Παράμετρος	Περιγραφή
Χωρητικότητα Μετασχηματιστή	Ακριβής προσδιορισμός χωρητικότητας και αναγνώριση τύπου για άγνωστους ή χωρίς ετικέτα μετασχηματιστές
Ρεύμα Χωρίς Φορτίο	Μέτρηση ρεύματος διέγερσης υπό ονομαστική τάση
Απώλεια Χωρίς Φορτίο	Μέτρηση απώλειας πυρήνα για αξιολόγηση απόδοσης
Απώλεια Βραχυκυκλώματος / Φορτίου	Μέτρηση απώλειας χαλκού υπό ονομαστικό ρεύμα
Τάση Αντίστασης	Ποσοστιαίος προσδιορισμός αντίστασης για συντονισμό συστήματος
Διανυσματική Ομάδα	Ανάλυση σύνδεσης περιέλιξης και μετατόπισης φάσης

Βασικά Χαρακτηριστικά Απόδοσης

Ενσωμάτωση Διπλής Λειτουργίας — Συνδυάζει τη δοκιμή χωρητικότητας μετασχηματιστή και τη μέτρηση παραμέτρων χαρακτηριστικών σε ένα μόνο όργανο, εξαλείφοντας την ανάγκη μεταφοράς και διαχείρισης δύο ξεχωριστών δοκιμαστών στο πεδίο.

Υψηλή Ακρίβεια ±0,2% — Κορυφαία ακρίβεια μέτρησης σε παραμέτρους τάσης, ρεύματος και ισχύος (Cosφ > 0,2), με ±0,3% ακόμη και σε πολύ χαμηλούς συντελεστές ισχύος (0,02–0,2), εξασφαλίζοντας αξιόπιστα δεδομένα για αποδοχή μετασχηματιστή, διαγνωστικά και επαλήθευση ενεργειακής απόδοσης.

Παθητική Μέτρηση Ευρέος Φάσματος — Παθητικές είσοδοι τάσης έως 750V και είσοδοι ρεύματος διπλού εύρους (0–20A / 0–100A) με αυτόματη ή χειροκίνητη επιλογή εύρους προσαρμόζονται σε ολόκληρο το φάσμα των μετασχηματιστών διανομής και ισχύος χωρίς εξωτερικά αξεσουάρ PT/CT.

Αντοχή σε Ακραία Περιβάλλοντα — Εύρος θερμοκρασίας λειτουργίας από -25℃ έως +65℃ επιτρέπει την ανάπτυξη σε σκληρά εξωτερικά περιβάλλοντα υποσταθμών από το αρκτικό κρύο έως την έρημο, με συμβατότητα τροφοδοτικού φόρτισης από 160V έως 260V για αξιόπιστη λειτουργία σε γεννήτριες ή ασταθή δίκτυα.

Στιβαρός Σχεδιασμός Μόνωσης — Αντίσταση μόνωσης εισόδου προς κέλυφος ≥100 MΩ και ικανότητα αντοχής 2kV στην είσοδο τροφοδοσίας διασφαλίζουν την ασφάλεια του χειριστή και την ακεραιότητα της μέτρησης σε περιβάλλοντα υψηλής τάσης υποσταθμών.

Ολοκληρωμένα Διαγνωστικά Μετασχηματιστών — Μετρά όλες τις βασικές παραμέτρους συχνότητας ισχύος σε μια ενιαία ακολουθία δοκιμών: χωρητικότητα, τύπος, ρεύμα χωρίς φορτίο, απώλεια χωρίς φορτίο, απώλεια φορτίου, τάση αντίστασης και διανυσματική ομάδα — παρέχοντας ένα πλήρες προφίλ υγείας του μετασχηματιστή για αξιολόγηση κατάστασης, δοκιμές αποδοχής και ενεργειακό έλεγχο.

Περιοχές Εφαρμογής

Τομέας	Τυπικές Εφαρμογές
Συστήματα Ηλεκτρικής Ενέργειας	Δοκιμές μετασχηματιστών παραγωγής, μεταφοράς, μετασχηματισμού και διανομής
Βιομηχανικές Εγκαταστάσεις & Ορυχεία	Διαγνωστικά μετασχηματιστών μεγάλης κλίμακας παραγωγής, εξόρυξης και βαριάς βιομηχανίας
Μεταλλουργία & Πετροχημικά	Αξιολόγηση μετασχηματιστών τήξης, χημικής επεξεργασίας, εγκαταστάσεων επεξεργασίας νερού
Υποδομές Μεταφορών	Συστήματα ηλεκτροδότησης λιμανιών, σιδηροδρόμων, αυτοκινητοδρόμων, αεροδρομίων και δημοτικού φωτισμού δρόμων
Εμπορικοί & Θεσμικοί	Μεγάλες επιχειρήσεις, κέντρα logistics και διαχείριση εγκαταστάσεων ιδρυμάτων
Κατασκευές & Ακίνητα	Θέση σε λειτουργία μετασχηματιστών μεγάλων κατασκευαστικών έργων και διαχείρισης ακινήτων
Δοκιμές & Θέση σε Λειτουργία	Πάροχοι υπηρεσιών εγκατάστασης και θέσης σε λειτουργία ηλεκτρικής ενέργειας

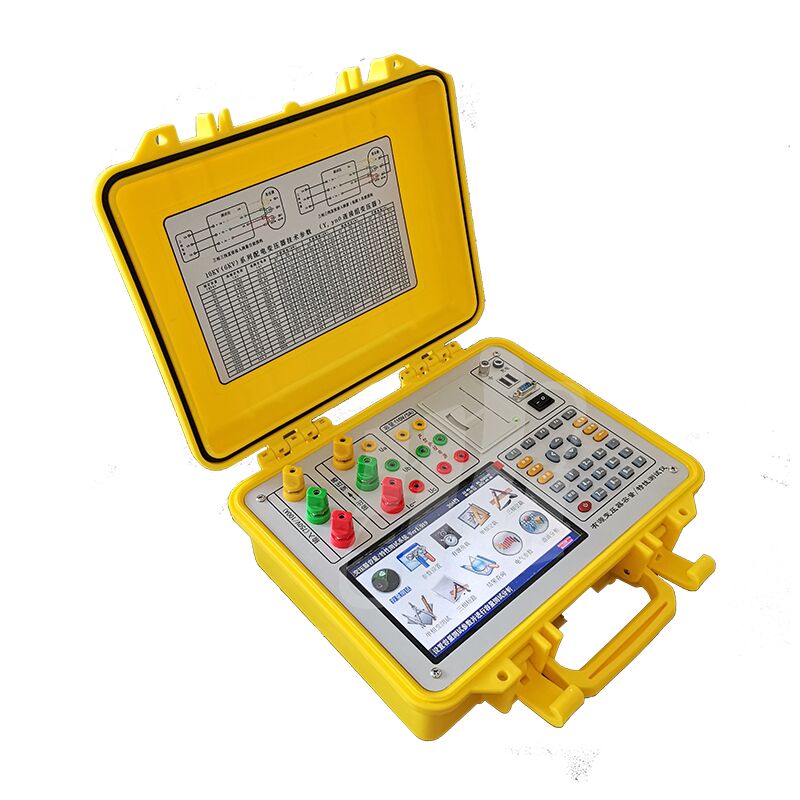

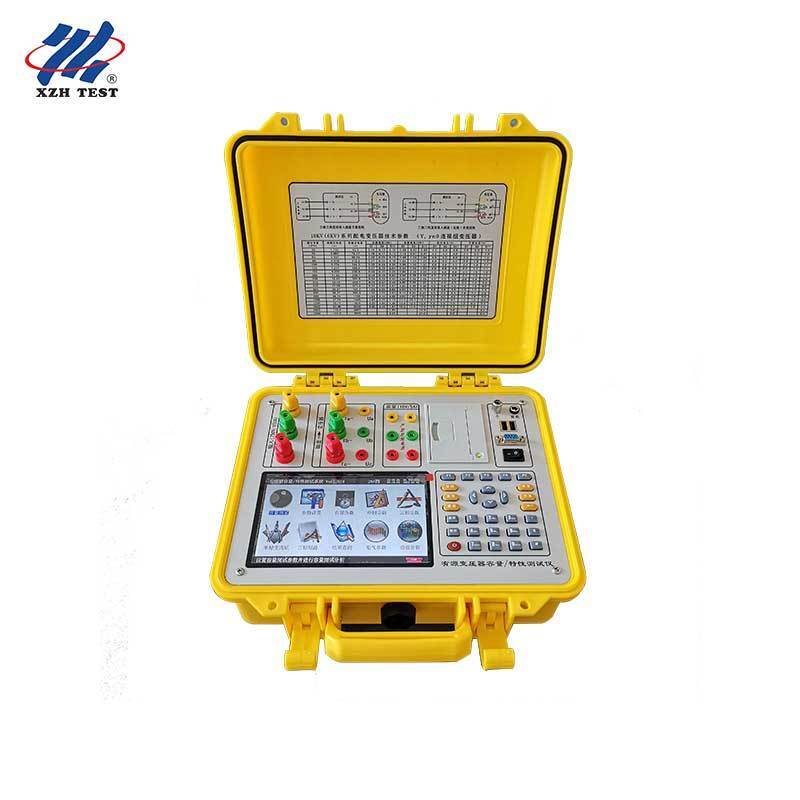

Εικόνα Προϊόντος

XHTX1318

Σημαντική Σημείωση Ασφαλείας

Εάν παρατηρηθεί οποιαδήποτε ανώμαλη κατάσταση ή δυσλειτουργία του οργάνου, μην επιχειρήσετε να το ανοίξετε ή να το αποσυναρμολογήσετε. Επικοινωνήστε άμεσα με την εταιρεία μας για τις κατάλληλες ρυθμίσεις σέρβις.

Συχνές Ερωτήσεις

Ε1: Είναι αυτός ο δοκιμαστής κατάλληλος για δοκιμές αποδοχής εργοστασίου (FAT) στην κατασκευή μετασχηματιστών;

Ναι, ο XHTX1318 είναι ειδικά σχεδιασμένος για τον ποιοτικό έλεγχο στην κατασκευή μετασχηματιστών. Η κλάση ακρίβειας ±0,2% πληροί τις αυστηρές απαιτήσεις μέτρησης των δοκιμών αποδοχής εργοστασίου τόσο για μετασχηματιστές διανομής όσο και για μετασχηματιστές ισχύος. Ο σχεδιασμός διπλής λειτουργίας επιτρέπει στους κατασκευαστές να επαληθεύουν τόσο τη συμμόρφωση με την ονομαστική χωρητικότητα όσο και τις βασικές παραμέτρους απόδοσης — απώλεια χωρίς φορτίο, απώλεια φορτίου, τάση αντίστασης και διανυσματική ομάδα — σε μια ενιαία διάταξη οργάνου. Αυτό εξαλείφει την ανάγκη για πολλαπλούς εξειδικευμένους δοκιμαστές στη γραμμή παραγωγής, μειώνοντας τις κεφαλαιουχικές επενδύσεις, τη συντήρηση βαθμονόμησης και τις απαιτήσεις εκπαίδευσης χειριστών στο τμήμα QC.

Ε2: Μπορούν οι ομάδες διαχείρισης περιουσιακών στοιχείων των εταιρειών ηλεκτρικής ενέργειας να τον χρησιμοποιήσουν για την αξιολόγηση της κατάστασης των μετασχηματιστών;

Απολύτως. Οι διαχειριστές περιουσιακών στοιχείων των εταιρειών ηλεκτρικής ενέργειας που λαμβάνουν αποφάσεις αντικατάστασης, ανακαίνισης ή αναβάθμισης φορτίου χρειάζονται αξιόπιστα, ακριβή δεδομένα απόδοσης μετασχηματιστών. Ο XHTX1318 παρέχει ολοκληρωμένη αξιολόγηση κατάστασης: οι τάσεις απώλειας χωρίς φορτίο υποδεικνύουν υποβάθμιση του πυρήνα, οι αυξήσεις απώλειας φορτίου σηματοδοτούν φθορά των περιελίξεων και οι μετατοπίσεις της τάσης αντίστασης μπορούν να αποκαλύψουν μηχανική παραμόρφωση. Το ευρύ εύρος θερμοκρασίας λειτουργίας του (-25℃ έως +65℃) επιτρέπει δοκιμές πεδίου όλο το χρόνο σε όλες τις κλιματικές ζώνες, και οι είσοδοι ρεύματος διπλού εύρους (έως 100A) προσαρμόζονται σε οτιδήποτε, από μικρούς μετασχηματιστές διανομής έως μεγάλους μετασχηματιστές ισχύος χωρίς εξωτερικά αξεσουάρ.

Ε3: Πώς εξυπηρετεί τις εταιρείες ανακαίνισης και αναβάθμισης μετασχηματιστών;

Οι εταιρείες ανακαίνισης μετασχηματιστών που επανατυλίγουν, επισκευάζουν και αναβαθμίζουν υπάρχοντες μετασχηματιστές πρέπει να επαληθεύουν ότι η ανακατασκευασμένη μονάδα πληροί τις αρχικές ή αναβαθμισμένες προδιαγραφές πριν την επαναφέρει σε λειτουργία. Η δυνατότητα ανάλυσης διανυσματικής ομάδας του XHTX1318 είναι ιδιαίτερα πολύτιμη εδώ — επαληθεύοντας τις σωστές συνδέσεις περιέλιξης μετά την επανατύλιξη — ενώ οι μετρήσεις χωρητικότητας και απωλειών παρέχουν τεκμηριωμένη απόδειξη ότι ο ανακαινισμένος μετασχηματιστής πληροί τις ονομαστικές του τιμές. Η ικανότητα του οργάνου να μετρά την άγνωστη ή χωρίς ετικέτα χωρητικότητα μετασχηματιστή είναι επίσης απαραίτητη κατά την αξιολόγηση εισερχόμενων πυρήνων για πιθανές διαδρομές αναβάθμισης.

Ε4: Είναι κατάλληλο για εταιρείες ενεργειακών ελέγχων και συμβούλων ενεργειακής απόδοσης;

Οι σύμβουλοι ενεργειακής απόδοσης που διενεργούν ελέγχους ISO 50001 και βιομηχανικές ενεργειακές αξιολογήσεις χρειάζονται ακριβή δεδομένα απωλειών μετασχηματιστών για να υπολογίσουν ευκαιρίες εξοικονόμησης ενέργειας και την απόδοση επένδυσης (ROI) για συστάσεις αντικατάστασης ή βελτιστοποίησης φορτίου. Η ακρίβεια ±0,2% του XHTX1318 στις μετρήσεις ισχύος (ακόμη και στους χαμηλούς συντελεστές ισχύος που είναι τυπικοί για δοκιμές μετασχηματιστών χωρίς φορτίο) παρέχει την αυστηρότητα μέτρησης που απαιτείται για αμυντέκσιμες εκθέσεις ενεργειακών ελέγχων. Η δυνατότητα δοκιμής σε ενεργά (0–10V/0–10A) και παθητικά (0–750V/0–100A) εύρη σημαίνει ότι οι σύμβουλοι μπορούν να αξιολογήσουν μετασχηματιστές ενώ παραμένουν στη θέση τους, ελαχιστοποιώντας τη διακοπή παραγωγής στις εγκαταστάσεις των πελατών.

Ε5: Μπορούν τα ινστιτούτα ηλεκτρολογικής μηχανικής να το χρησιμοποιήσουν για αξιολόγηση προσφορών και θέσης σε λειτουργία;

Τα ινστιτούτα σχεδιασμού και οι μηχανικοί σύμβουλοι που είναι υπεύθυνοι για την προδιαγραφή μετασχηματιστών σε έγγραφα προσφορών και την επαλήθευση του παρεχόμενου εξοπλισμού κατά τη θέση σε λειτουργία χρειάζονται εργαλεία μέτρησης που μπορούν να επικυρώσουν ανεξάρτητα τους ισχυρισμούς των κατασκευαστών. Η ολοκληρωμένη κάλυψη παραμέτρων του XHTX1318 — χωρητικότητα, τύπος, απώλειες χωρίς φορτίο και φορτίου, τάση αντίστασης και διανυσματική ομάδα — επιτρέπει στους μηχανικούς σχεδιασμού να διασταυρώσουν κάθε βασικό στοιχείο προδιαγραφών με το εγκεκριμένο φύλλο δεδομένων. Η ακρίβειά του ±0,2% παρέχει την εμπιστοσύνη μέτρησης που απαιτείται για επίσημες εκθέσεις θέσης σε λειτουργία και επίλυση διαφορών όταν αμφισβητείται η απόδοση του παρεχόμενου εξοπλισμού.
