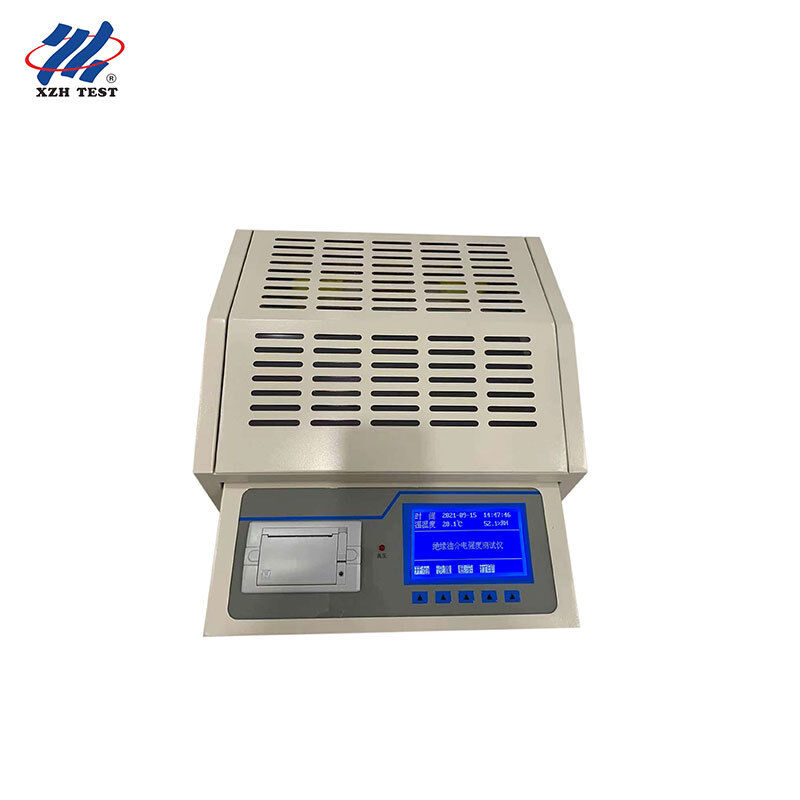

Ανιχνευτής Διηλεκτρικής Αντοχής Λαδιού Μόνωσης XHYY102 είναι ένα πλήρως ψηφιακό βιομηχανικό όργανο υψηλής ακρίβειας που αναπτύχθηκε ανεξάρτητα σε αυστηρή συμμόρφωση με το εθνικό πρότυπο GB507-1986 και το πρότυπο της βιομηχανίας DL/T846.7-2004. Διαθέσιμο σε διαμορφώσεις μονής κυψέλης, τριών κυψελών και πολλαπλών κυψελών για την κάλυψη ποικίλων απαιτήσεων παραγωγής, αυτό το όργανο διαθέτει φορητή δομή για εύκολη μεταφορά μεταξύ εσωτερικών και εξωτερικών χώρων δοκιμών. Ο πλήρως αυτόματος ψηφιακός έλεγχος μικροϋπολογιστή του προσφέρει αξιόπιστη απόδοση μέτρησης, ισχυρή ικανότητα κατά των παρεμβολών και λειτουργική ασφάλεια — καθιστώντας το μια προσιτή και πρακτική επιλογή για τη συνήθη δοκιμή διηλεκτρικής αντοχής λαδιού μετασχηματιστή σε ένα ευρύ φάσμα περιβαλλόντων πεδίου και εργαστηρίου.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Τάση Εξόδου | 0–80 kV |
| Χωρητικότητα Ενισχυτή | 1,5 kVA |
| Ακρίβεια Μέτρησης | ±3% |
| Ρυθμός Παραμόρφωσης Τάσης | < 3% |
| Ταχύτητα Ενίσχυσης | 0,5–5,0 kV/s (ρυθμιζόμενη) |
| Χάσμα Ηλεκτροδίων | Τυπικό 2,5 mm |
| Επιλογές Κυψέλης Δοκιμής | Μονής κυψέλης / Τριών κυψελών / Πολλαπλών κυψελών (διαμορφώσιμη) |
| Συχνότητα Ενίσχυσης | 1–9 φορές (επιλέξιμη από τον χρήστη) |
| Χρόνος Αναμονής | 15 λεπτά (ρυθμιζόμενο) |
| Διάστημα Ενίσχυσης | 5 λεπτά (ρυθμιζόμενο) |
| Πρότυπα Δοκιμών | GB507-1986 / GB507-2002 / DL429 / IEC156 / Προσαρμοσμένο |
| Διαστάσεις | 465 × 385 × 425 mm |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Θερμοκρασία Περιβάλλοντος | 0℃ έως +45℃ |
| Σχετική Υγρασία | < 75% RH |
| Τροφοδοτικό Εργασίας | AC 220V ± 10% |
| Συχνότητα Τροφοδοσίας | 50 Hz ± 1 Hz |
| Κατανάλωση Ενέργειας | 200 W |
| Παραλλαγή Μοντέλου | Διαμόρφωση Κυψέλης | Ιδανικό για |
|---|---|---|
| Μονής Κυψέλης | 1 κυψέλη λαδιού | Δοκιμές χαμηλού όγκου, επιτόπιες υπηρεσίες, εφαρμογές με περιορισμένο προϋπολογισμό |
| Τριών Κυψελών | 3 κυψέλες λαδιού | Τυπικές εργαστηριακές και συνεργειακές δοκιμές, μέτριος όγκος παραγωγής |
| Πολλαπλών Κυψελών | Πολλαπλές κυψέλες λαδιού | Εργαστηριακές δοκιμές υψηλού όγκου παραγωγής και έλεγχος ποιότητας γραμμής παραγωγής |
| Στοιχείο | Λειτουργία |
|---|---|
| Οθόνη LCD | Εμφανίζει ημερομηνία, ώρα, παραμέτρους λειτουργίας, αποτελέσματα δοκιμών και μηνύματα μενού |
| Πλήκτρα Λειτουργίας | Επιλογή και ρύθμιση παραμέτρων λειτουργίας |
| Εκτυπωτής | Εκτυπώνει αποτελέσματα δοκιμών για άμεση τεκμηρίωση |
| Διακόπτης Πίεσης | Ανοίγει ή κλείνει το κάλυμμα με λειτουργία ενός πλήκτρου |
| Ενδεικτική Λυχνία | Φωτίζει για να υποδείξει τα ενεργά βήματα λειτουργίας που βρίσκονται σε εξέλιξη |
| Κάλυμμα Δεξαμενής Κυψέλης Λαδιού | Ανοίγει για εισαγωγή/αφαίρεση κυψέλης λαδιού· πρέπει να κλείσει πριν από τη δοκιμή |
| Αισθητήρας Θερμοκρασίας & Υγρασίας | Μετρά τη θερμοκρασία περιβάλλοντος και τη σχετική υγρασία, μετατρέπει σε ψηφιακή οθόνη |
| Πόλος Γείωσης | Αξιόπιστος ακροδέκτης σύνδεσης γείωσης |
| Υποδοχή & Διακόπτης Τροφοδοσίας | Είσοδος τροφοδοσίας AC 220V 50Hz και έλεγχος ενεργοποίησης/απενεργοποίησης |
![]()
