Δοκιμαστής Μεταγωγέων Υπό Φορτίο 20kHz Ρυθμός Δειγματοληψίας | XHYZ1668

Name: Δοκιμαστής Μεταγωγέων Υπό Φορτίο 20kHz Ρυθμός Δειγματοληψίας | XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYZ1668
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Xi'an Shaanxi Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	ISO CE
Αριθμό μοντέλου:	XHYZ1668

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Xi'an Shaanxi Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

XHYZ1668

Επισημαίνω:

High Light

Επισημαίνω:

Δοκιμαστικός ρυθμός δειγματοληψίας 20kHz

Δοκιμαστής μετασχηματιστή υψηλής ακρίβειας

Φορητό σχεδιασμό δοκιμαστή αλλαγής βρύσης

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία

Χρόνος παράδοσης:

5-8 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

3000 μονάδες/έτος

Περιγραφή προϊόντων

XHYZ1668 Ελεγκτής Μεταγωγέων Φορτίου (OLTC) είναι ένα αποδεδειγμένο στο πεδίο διαγνωστικό όργανο σχεδιασμένο για ολοκληρωμένη αξιολόγηση των μεταγωγέων φορτίου (OLTC) μετασχηματιστών. Σχεδιασμένο με προηγμένες έξυπνες λειτουργίες και ένα πλήρες σύστημα μενού στα Αγγλικά, επιτρέπει στο προσωπικό του πεδίου να λειτουργεί με ευκολία ακόμη και με ελάχιστη εκπαίδευση. Η συμπαγής δομή του, η ελαφριά κατασκευή και η εξαιρετική ικανότητα κατά των παρεμβολών μειώνουν αποτελεσματικά το φυσικό φορτίο κατά τις δοκιμές πεδίου. Ευρέως αναγνωρισμένο ως μια αξιόπιστη επιλογή για επιχειρήσεις παραγωγής και διανομής ηλεκτρικής ενέργειας, καθώς και για κατασκευαστές μετασχηματιστών, αυτό το όργανο διαδραματίζει κρίσιμο ρόλο στη διασφάλιση της ασφαλούς παραγωγής και στην αναβάθμιση της ποιότητας των προϊόντων.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Ρεύμα Εξόδου	1.0A / 0.5A (Επιλέξιμο)
Εύρος Αντίστασης Μετάβασης	0.3Ω–20Ω (1.0A) \| 5Ω–40Ω (0.5A)
Εύρος Χρόνου Μετάβασης	0–320 ms
Τάση Ανοιχτού Κυκλώματος	24V
Ακρίβεια Αντίστασης	±(5% της ένδειξης ± 0.1Ω)
Ακρίβεια Χρόνου	±(0.1% της ένδειξης ± 0.2ms)
Ρυθμός Δειγματοληψίας	20 kHz
Χωρητικότητα Αποθήκευσης	500 σετ δεδομένων (ενσωματωμένο)
Οθόνη	7-ιντσών LCD υψηλής φωτεινότητας
Διαστάσεις (Κύρια Μονάδα)	360 × 290 × 170 mm
Διαστάσεις (Πακέτο Καλωδίων)	360 × 230 × 290 mm
Βάρος (Κύρια Μονάδα)	6.15 kg
Μήκος Καλωδίου Δοκιμής	Τυπικό 13 m (προσαρμόσιμο)

Συνθήκες Λειτουργίας

Παράμετρος	Προδιαγραφή
Θερμοκρασία Περιβάλλοντος	-10℃ έως +50℃
Σχετική Υγρασία	≤ 85% RH
Τροφοδοτικό Εργασίας	AC 220V ± 10%
Συχνότητα Τροφοδοσίας	50 ± 1 Hz

Βασικά Χαρακτηριστικά Απόδοσης

Υψηλό Ρεύμα Εξόδου, Ελαφριά Κατασκευή — Παρέχει ρεύμα δοκιμής έως 1.0A με συμβατότητα με μετασχηματιστές τύπου YN, Y και Δ; οι τιμές αντίστασης εμφανίζονται απευθείας χωρίς χειροκίνητη μετατροπή.

Διπλές Λειτουργίες Δοκιμής — Υποστηρίζει μέτρηση τόσο με πηνίο όσο και χωρίς πηνίο, προσαρμοζόμενο σε διαφορετικά σενάρια πεδίου και διαμορφώσεις μετασχηματιστών.

Προσαρμοστική Εμφάνιση Κυματομορφής — Προσαρμόζει αυτόματα τους άξονες αντίστασης, χρόνου και πλάτους με βάση τις δειγματοληπτημένες τιμές για βέλτιστη οπτικοποίηση και ανάλυση κυματομορφής.

Ολοκληρωμένο Κύκλωμα Προστασίας — Ενσωματωμένες ασφάλειες διασφαλίζουν σταθερή, αξιόπιστη λειτουργία υπό απαιτητικές συνθήκες πεδίου και ηλεκτρικά περιβάλλοντα.

7-ιντσών LCD Υψηλής Φωτεινότητας — Μεγάλη, ευκρινής οθόνη για εύκολη ανάλυση κυματομορφής ακόμη και σε εξωτερικούς χώρους ή σε συνθήκες χαμηλού φωτισμού.

Ενσωματωμένη Αποθήκευση 500 Σετ — Αυτόματη καταγραφή δεδομένων με γρήγορη ανάκτηση και επιτόπια θερμική εκτύπωση για άμεση τεκμηρίωση.

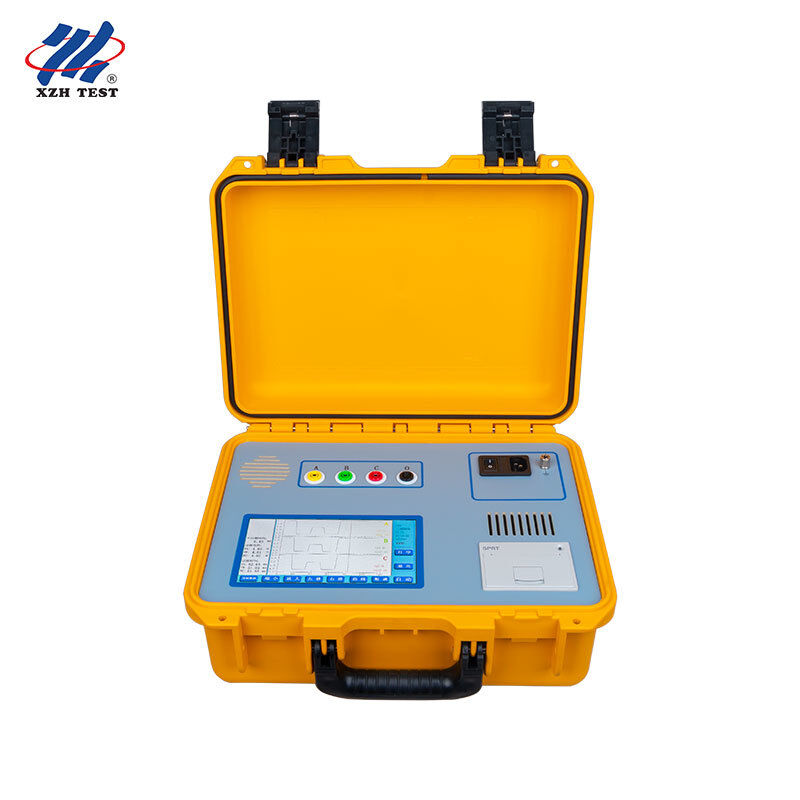

Εικόνα Προϊόντος

XHYZ1688

Οδηγός Αντιμετώπισης Προβλημάτων Πεδίου

Πρόβλημα 1: Κυματομορφή Βλάβης Πλακέτας CPU
Η παρακάτω κυματομορφή μπορεί να υποδεικνύει δυσλειτουργία της πλακέτας CPU.
Λύση: Αντικαταστήστε την πλακέτα CPU.

CPU Board Failure Waveform

Πρόβλημα 2: Κυματομορφή Αυτοταλάντωσης Οργάνου
Η παρακάτω κυματομορφή μπορεί να εμφανιστεί λόγω αυτοταλάντωσης του οργάνου.
Λύση: Αφού το δείγμα εκφορτιστεί πλήρως, δοκιμάστε στην κατεύθυνση 1-n, διασφαλίζοντας ότι τα μη δοκιμαζόμενα πηνία είναι σωστά βραχυκυκλωμένα και γειωμένα. Ρυθμίστε την ευαισθησία ή το επίπεδο ενεργοποίησης του οργάνου εάν είναι απαραίτητο.

Self-Oscillation Waveform

Συχνές Ερωτήσεις

Ε1: Είναι αυτός ο ελεγκτής κατάλληλος για τη συντήρηση του δικτύου διανομής ηλεκτρικής ενέργειας του δήμου;

Ναι, το XHYZ1668 είναι εξαιρετικά κατάλληλο για δημοτικά δίκτυα διανομής ηλεκτρικής ενέργειας όπου χρησιμοποιούνται μετασχηματιστές με OLTC σε αστικές και προαστιακές υποσταθμούς. Ο ρυθμός δειγματοληψίας 20kHz παρέχει λήψη κυματομορφής υψηλής ανάλυσης για ακριβή διαγνωστικά, ενώ το απλό σύστημα μενού στα Αγγλικά επιτρέπει στα συνεργεία των δημοτικών επιχειρήσεων κοινής ωφέλειας να το χειρίζονται αποτελεσματικά χωρίς εξειδικευμένη εκπαίδευση. Η ενσωματωμένη αποθήκευση 500 σετ υποστηρίζει συστηματικά προγράμματα συντήρησης βάσει κατάστασης σε κατανεμημένα περιουσιακά στοιχεία υποσταθμών.

Ε2: Μπορεί αυτή η συσκευή να χειριστεί τη συνήθη διάγνωση μετασχηματιστών σε βιομηχανικές μονάδες παραγωγής;

Απολύτως. Οι βιομηχανικές εγκαταστάσεις με φούρνους τόξου, μεγάλους κινητήρες και βαριά φορτία παραγωγής υποβάλλουν τους μετασχηματιστές σε συχνές αλλαγές τάσης και ηλεκτρική καταπόνηση. Οι διπλές λειτουργίες δοκιμής του XHYZ1668 (με πηνίο και χωρίς πηνίο) παρέχουν ευελιξία τόσο για προγραμματισμένα διαγνωστικά διακοπής λειτουργίας όσο και για δοκιμές ευκαιρίας κατά τη διάρκεια παύσεων παραγωγής. Ο σχεδιασμός του κατά των παρεμβολών διασφαλίζει ακριβείς μετρήσεις ακόμη και σε ηλεκτρικά θορυβώδη περιβάλλοντα εργοστασίων.

Ε3: Είναι κατάλληλο για μετασχηματιστές αντλιοστασίων πετρελαιαγωγών και αεραγωγών;

Ναι. Οι σταθμοί άντλησης αγωγών λειτουργούν σε απομακρυσμένα, συχνά σκληρά περιβάλλοντα όπου η αξιοπιστία των μετασχηματιστών είναι κρίσιμη για την αδιάκοπη ροή. Η συμπαγής κύρια μονάδα 360×290×170 mm και το βάρος 6.15 kg του XHYZ1668 καθιστούν εύκολη τη μεταφορά του σε απομονωμένους σταθμούς άντλησης. Το ευρύ εύρος θερμοκρασίας λειτουργίας του (-10℃ έως +50℃) και ο οδηγός αντιμετώπισης προβλημάτων έτοιμος για πεδίο με οπτικές αναφορές κυματομορφής επιτρέπουν γρήγορα επιτόπια διαγνωστικά χωρίς την ανάγκη επιστροφής του εξοπλισμού σε ένα κεντρικό συνεργείο.

Ε4: Μπορεί να χρησιμοποιηθεί για τη συντήρηση μετασχηματιστών υδροηλεκτρικών σταθμών;

Οι υδροηλεκτρικοί σταθμοί παρουσιάζουν μοναδικές προκλήσεις με υψηλή υγρασία και μεταβλητά προγράμματα παραγωγής. Το XHYZ1668 λειτουργεί αξιόπιστα σε έως και 85% RH και περιλαμβάνει ένα ολοκληρωμένο κύκλωμα προστασίας που προστατεύει από ηλεκτρικά προβλήματα που σχετίζονται με την υγρασία. Η ικανότητά του να ελέγχει μετασχηματιστές τύπου YN, Y και Δ με άμεση ένδειξη αντίστασης (χωρίς χειροκίνητη μετατροπή) απλοποιεί τον έλεγχο των ποικίλων διαμορφώσεων μετασχηματιστών που βρίσκονται συνήθως σε υδροηλεκτρικές εγκαταστάσεις.

Ε5: Είναι αυτός ο ελεγκτής κατάλληλος για τη συντήρηση συστημάτων τροφοδοσίας νοσοκομείων και πανεπιστημιακών πανεπιστημίων;

Εγκαταστάσεις ιδρυμάτων με αποκλειστική διανομή μέσης τάσης και μετασχηματιστές επί τόπου απαιτούν αξιόπιστο έλεγχο OLTC για την αποφυγή απρογραμμάτιστων διακοπών. Η διαισθητική λειτουργία του XHYZ1668, ο θερμικός εκτυπωτής για άμεση τεκμηρίωση και η αποθήκευση 500 σετ για ανάλυση τάσεων το καθιστούν ιδανικό για ομάδες διαχείρισης εγκαταστάσεων πανεπιστημίων που χρειάζονται ελέγξιμα αρχεία συντήρησης. Ο ελαφρύς φορητός σχεδιασμός του επιτρέπει σε έναν μόνο τεχνικό να μετακινείται μεταξύ πολλαπλών θέσεων μετασχηματιστών σε εκτεταμένες περιοχές πανεπιστημίων.
