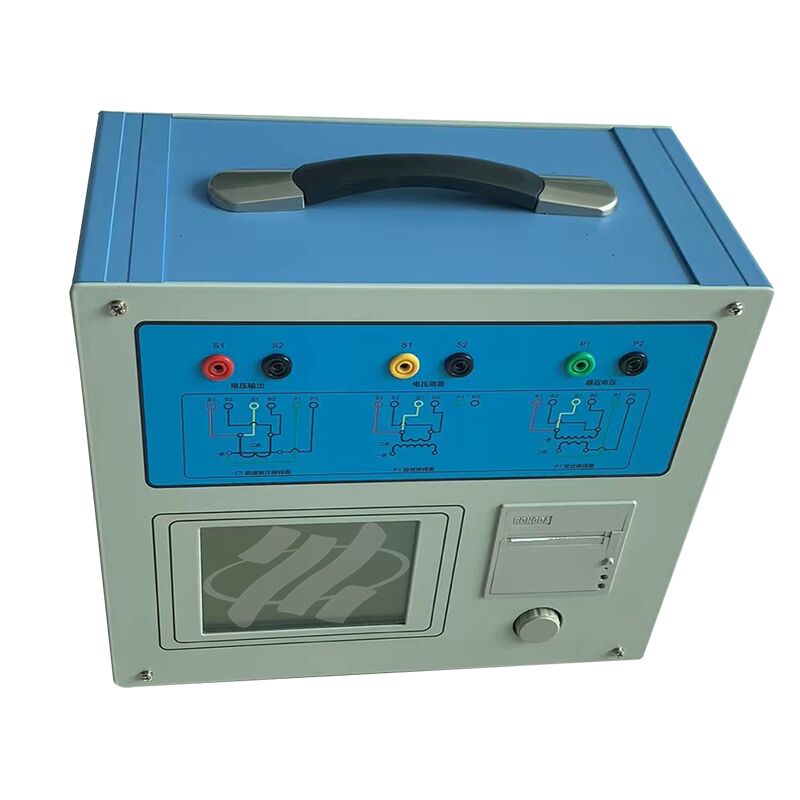

Ο Ολοκληρωμένος Χαρακτηριστικός Ελεγκτής Μετασχηματιστή XHTX206 έχει σχεδιαστεί για να διεξάγει μια πλήρη σειρά δοκιμών σε διάφορους τύπους Μετασχηματιστών Ρεύματος (CTs), συμπεριλαμβανομένων μοντέλων προστασίας - κατηγορίας, μέτρησης - κατηγορίας και TP - κατηγορίας. Το πεδίο δοκιμής του καλύπτει τα χαρακτηριστικά διέγερσης (γνωστά και ως χαρακτηριστικά volt - ampere), την αναλογία μετασχηματισμού, την πολικότητα, την αντίσταση δευτερεύουσας περιέλιξης, το δευτερεύον φορτίο, το σφάλμα αναλογίας και το σφάλμα γωνίας. Επιπλέον, αυτός ο ελεγκτής είναι κατάλληλος για τη δοκιμή των χαρακτηριστικών διέγερσης, της αναλογίας μετασχηματισμού, της πολικότητας, της αντίστασης δευτερεύουσας περιέλιξης και του σφάλματος αναλογίας των ηλεκτρομαγνητικών μονάδων όλων των τύπων Μετασχηματιστών Δυναμικού (PTs).
Υιοθετεί τη μέθοδο μετατροπής συχνότητας για τη δοκιμή καμπυλών χαρακτηριστικών και καμπυλών σφάλματος, με την τάση σημείου καμπής να φτάνει έως και 60kV.
Εξάγει αυτόματα βασικά δεδομένα όπως η τάση/ρεύμα σημείου καμπής, οι καμπύλες σφάλματος και διάφορες παράμετροι δοκιμής.
Παρέχει δυναμική εμφάνιση ρυθμίσεων παραμέτρων και εμφάνιση σε πραγματικό χρόνο διαγραμμάτων βοηθητικών καλωδιώσεων για εύκολη λειτουργία.
Εξοπλισμένο με περιστροφικό φωτοηλεκτρικό ποντίκι για απλή, γρήγορη και φιλική προς το χρήστη λειτουργία.
Τεχνικές Παράμετροι
Έξοδος: 0–180Vrms, 12Arms, 36A (μέγιστο) ±0.2%
Μέτρηση: Μετασχηματισμός
Αναλογία: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%, Αντίσταση: 0–600Ω ±(0.5%R+2mΩ),
Φάση: Ανάλυση 0.5min ±5min, Φορτίο: 0–1000VA ±(0.5%R+0.02VA)
Τροφοδοσία: AC220V±10%, 50Hz
