Ψηφιακός Μετρητής Αντίστασης Μόνωσης XHMR-10KVA | Εντοπιστής Βλαβών Καλωδίων

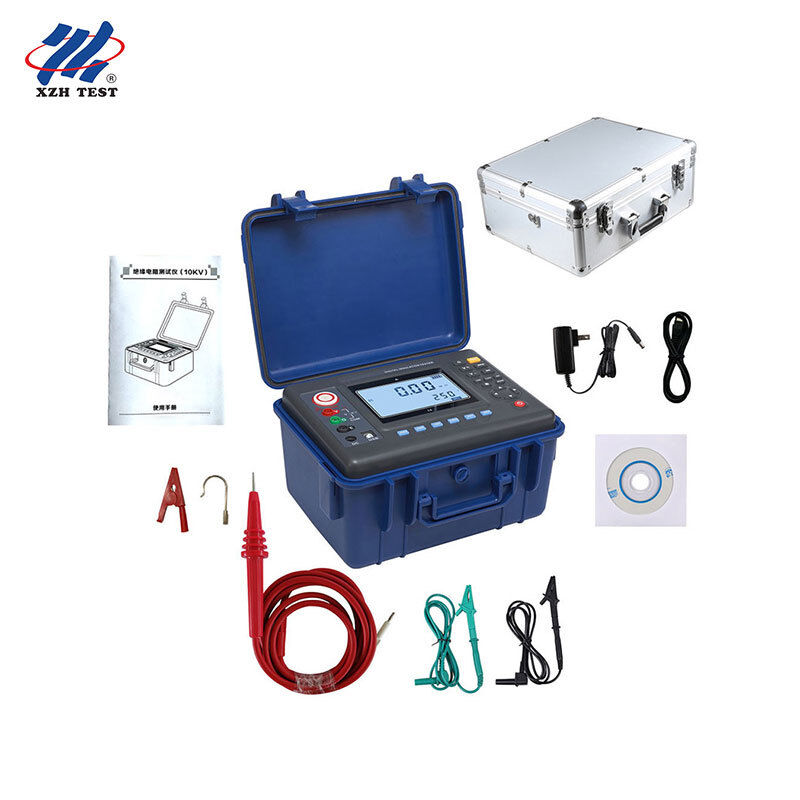

Το XHMR-10KVB είναι ένας φορητός ψηφιακός μετρητής αντίστασης μόνωσης υψηλής τάσης (μετρομετρητής) που μετρά την αντίσταση μόνωσης από 0.01MΩ έως 35TΩ σε έξι επιλέξιμες τάσεις δοκιμής έως 10kV, μαζί με μέτρηση τάσης DC/AC, ρεύματος DC και χωρητικότητας. Με δοκιμές αναλογίας απορρόφησης (DAR) και δείκτη πόλωσης (PI), ενσωματωμένη αποθήκευση 500 ομάδων και διεπαφή USB, προσφέρει διάγνωση μόνωσης εργαστηριακής ποιότητας σε ένα φορητό όργανο πεδίου 2.75kg.
Σχεδιασμένο Για:Ομάδες συντήρησης και θέσης σε λειτουργία ηλεκτρολογικού εξοπλισμού που ελέγχουν τη μόνωση κινητήρων, γεννητριών, μετασχηματιστών ισχύος, πινάκων διανομής και καλωδίων ισχύος — συμπεριλαμβανομένων συνεργείων υποσταθμών κοινής ωφέλειας, ηλεκτρολογικών τμημάτων βιομηχανικών εγκαταστάσεων, εργολάβων εγκατάστασης εξοπλισμού και παρόχων υπηρεσιών ηλεκτρολογικών επιθεωρήσεων τρίτων που χρειάζονται έναν φορητό μετρητή μόνωσης 10kV με ενσωματωμένη αποθήκευση δεδομένων και αναφορές σε Η/Υ.
Βασικές Προδιαγραφές
| Παράμετρος |
Προδιαγραφή |
| Μοντέλο |
XHMR-10KVB |
| Λειτουργίες Δοκιμής |
Αντίσταση μόνωσης, τάση, ρεύμα DC, χωρητικότητα |
| Ονομαστική Τάση |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Εύρος Αντίστασης Μόνωσης |
0.01MΩ – 35TΩ (ανάλυση 0.01MΩ) |
| Εύρος Τάσης DC |
0 – 1000V (ανάλυση 0.1V) |
| Εύρος Τάσης AC |
0 – 750V (ανάλυση 0.1V) |
| Εύρος Ρεύματος DC |
0.1nA – 6mA (ανάλυση 0.1nA) |
| Εύρος Χωρητικότητας |
10nF – 50μF (ανάλυση 10nF) |
| Ρεύμα Βραχυκύκλωσης Εξόδου |
≥6mA |
| Αναλογία Απορρόφησης / Δείκτης Πόλωσης |
Υποστηρίζεται (DAR / PI) |
| Αποθήκευση Δεδομένων |
500 ομάδες |
| Οθόνη |
Μεγάλη LCD 4 ψηφίων, οπίσθιος φωτισμός γκρι οθόνης, 108 × 65 mm |
| Διεπαφή USB |
Μεταφόρτωση, αποθήκευση και εκτύπωση δεδομένων μέσω λογισμικού Η/Υ |
| Μέγεθος Οργάνου |
240 × 188 × 85 mm (Μ/Π/Υ) |
| Βάρος Οργάνου |
2750g (συμπεριλαμβανομένης της μπαταρίας) |
| Τροφοδοσία |
Επαναφορτιζόμενη μπαταρία 12V |
| Αυτόματη Απενεργοποίηση |
15 λεπτά αδράνειας |
| Διηλεκτρική Αντοχή |
AC 3kV / 50Hz για 1 λεπτό |
| Θερμοκρασία / Υγρασία Λειτουργίας |
-10°C έως +50°C, <85%RH |
| Θερμοκρασία / Υγρασία Αποθήκευσης |
-15°C έως +55°C, <90%RH |
| Πρότυπα Ασφαλείας |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Βασικά Χαρακτηριστικά
Λειτουργίες προστασίας για βραχυκυκλώματα, υπερφορτώσεις και χαμηλή τάση μπαταρίας.
Υποστηρίζει δοκιμή μόνωσης, μέτρηση αναλογίας απορρόφησης (DAR), υπολογισμό δείκτη πόλωσης (PI) και ταχεία δοκιμή.
Εμφανίζει την υπολειπόμενη τάση μετά την ολοκλήρωση κάθε δοκιμής για ασφαλέστερο χειρισμό.
Το όργανο απενεργοποιείται αυτόματα μετά από περίοδο αδράνειας.
Διεπαφή USB με ενσωματωμένη λειτουργία φόρτισης μπαταρίας λιθίου για μεταφορά δεδομένων στο πεδίο.
Διαθέσιμες Ονομαστικές Τάσεις
| Μοντέλο / Προδιαγραφή |
Ονομαστική Τάση |
Ρεύμα Βραχυκύκλωσης |
| XHMR-25 |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| XHMR-50 |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| XHMR-100 |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
Εφαρμογές Πεδίου
Δοκιμή Μόνωσης Κινητήρων, Γεννητριών και Μετασχηματιστών
Εφαρμόζει έως 10kV DC σε περιελίξεις και καταγράφει τιμές αντίστασης μόνωσης, DAR και PI για την κρίση υγρασίας, μόλυνσης και γήρανσης πριν την επανατροφοδότηση του εξοπλισμού.
Συντήρηση Καλωδίων Ισχύος και Πινάκων Διανομής
Ελέγχει την κατάσταση μόνωσης καλωδίων ισχύος, μονωτήρων και πινάκων διανομής κατά την προληπτική συντήρηση και επιβεβαιώνει τη διηλεκτρική ακεραιότητα μετά από επισκευή ή βλάβη.
Δοκιμές Θέσης σε Λειτουργία και Αποδοχής
Παρέχει σταθερές, πρότυπες τάσεις δοκιμής ώστε οι εργολάβοι εγκατάστασης να μπορούν να εκδίδουν αναφορές αποδοχής μόνωσης πριν από την παράδοση.
Επιτόπια Καταγραφή και Αναφορά Δεδομένων
Αποθηκεύει έως και 500 ομάδες μετρήσεων και τις μεταφορτώνει σε Η/Υ μέσω USB, ώστε οι μηχανικοί πεδίου να μπορούν να δημιουργούν δομημένες αναφορές δοκιμών μόνωσης χωρίς χειρόγραφη αντιγραφή.
Συχνές Ερωτήσεις
Ε1: Για ποιον είναι σχεδιασμένος ο ψηφιακός μετρητής αντίστασης μόνωσης XHMR-10KVA;
Είναι κατασκευασμένος για ομάδες συντήρησης και θέσης σε λειτουργία ηλεκτρολογικού εξοπλισμού που ελέγχουν τη μόνωση κινητήρων, γεννητριών, μετασχηματιστών ισχύος, πινάκων διανομής και καλωδίων ισχύος — συμπεριλαμβανομένων συνεργείων υποσταθμών κοινής ωφέλειας, ηλεκτρολογικών τμημάτων βιομηχανικών εγκαταστάσεων, εργολάβων εγκατάστασης εξοπλισμού και παρόχων υπηρεσιών ηλεκτρολογικών επιθεωρήσεων τρίτων που χρειάζονται έναν φορητό μετρητή μόνωσης 10kV με ενσωματωμένη αποθήκευση δεδομένων.
Ε2: Τι τάσεις δοκιμής και εύρος αντίστασης υποστηρίζει;
Παρέχει έξι ονομαστικές τάσεις δοκιμής 250V, 500V, 1000V, 2500V, 5000V και 10kV, και μετρά την αντίσταση μόνωσης από 0.01MΩ έως 35TΩ με ανάλυση 0.01MΩ.
Ε3: Μπορεί να μετρήσει τον δείκτη πόλωσης και την αναλογία απορρόφησης;
Ναι. Η μονάδα υποστηρίζει τόσο τη μέτρηση αναλογίας απορρόφησης (DAR) όσο και τον δείκτη πόλωσης (PI), οι οποίοι είναι απαραίτητοι για την κρίση της υγρασίας και της κατάστασης γήρανσης της μόνωσης, όχι μόνο μια μεμονωμένη ανάγνωση αντίστασης.
Ε4: Πώς αποθηκεύονται και μεταφέρονται τα δεδομένα μέτρησης;
Αποθηκεύει έως και 500 ομάδες μετρήσεων ενσωματωμένα και συνδέεται σε Η/Υ μέσω διεπαφής USB με λογισμικό παρακολούθησης, ώστε οι αναφορές να μπορούν να μεταφορτωθούν, να αποθηκευτούν και να εκτυπωθούν απευθείας.
Ε5: Ποια πρότυπα ασφαλείας και προστασίας πληροί;
Είναι σχεδιασμένο σύμφωνα με τα IEC61010-1, IEC1010-2-31 και IEC61557-1/5, έχει βαθμολογία IEC60529 (IP54) με CAT III 300V και βαθμό ρύπανσης 2, και περνά δοκιμή διηλεκτρικής αντοχής AC 3kV/50Hz για 1 λεπτό με αντίσταση μόνωσης περιβλήματος τουλάχιστον 50MΩ.
Για περισσότερα μοντέλα, αξεσουάρ ή πλήρεις προδιαγραφές, επικοινωνήστε μαζί μας.
