Διαδικασίες Δοκιμής για Βλάβη Καλωδίου Τροφοδοσίας
Ο ελεγκτής βλάβης καλωδίου πρέπει να ακολουθήσει τα παρακάτω βήματα για να εντοπίσει βλάβες καλωδίου τροφοδοσίας:
(1) Κατανόηση του ελαττωματικού καλωδίου: επίπεδο τάσης αντοχής, μήκος καλωδίου, μονωτικό μέσο, αντίσταση μόνωσης, διαδρομή ταφής και αιτία της βλάβης.
(2) Ανάλυση της φύσης της βλάβης του καλωδίου: χρήση του "παλμού χαμηλής τάσης" του ελεγκτή βλάβης καλωδίου για τη δοκιμή του μήκους όλων των αγωγών φάσης του ελαττωματικού καλωδίου και βαθμονόμηση της ταχύτητας μετάδοσης ραδιοκυμάτων του ελαττωματικού καλωδίου. χρήση του ελεγκτή αντίστασης μόνωσης για τη μέτρηση της τιμής αντίστασης μόνωσης της βλάβης.
(3) Επιλογή της κατάλληλης μεθόδου δοκιμής: χρήση ελεγκτή βλάβης καλωδίου για τη διενέργεια πρόχειρης δοκιμής βλαβών καλωδίου.
(4) Ακριβής μέτρηση σημείων βλάβης καλωδίου: συμπεριλαμβανομένης της αναζήτησης της κατεύθυνσης και του βάθους των θαμμένων καλωδίων και της ακριβούς τοποθέτησης των σημείων βλάβης.
(5) Ανάλυση σφαλμάτων: Διενέργεια ανάλυσης σφαλμάτων (σφάλμα μέτρησης, σφάλμα εσφαλμένης ερμηνείας ταχύτητας μετάδοσης, σφάλμα οργάνου) στα αποτελέσματα της δοκιμής βλάβης καλωδίου.

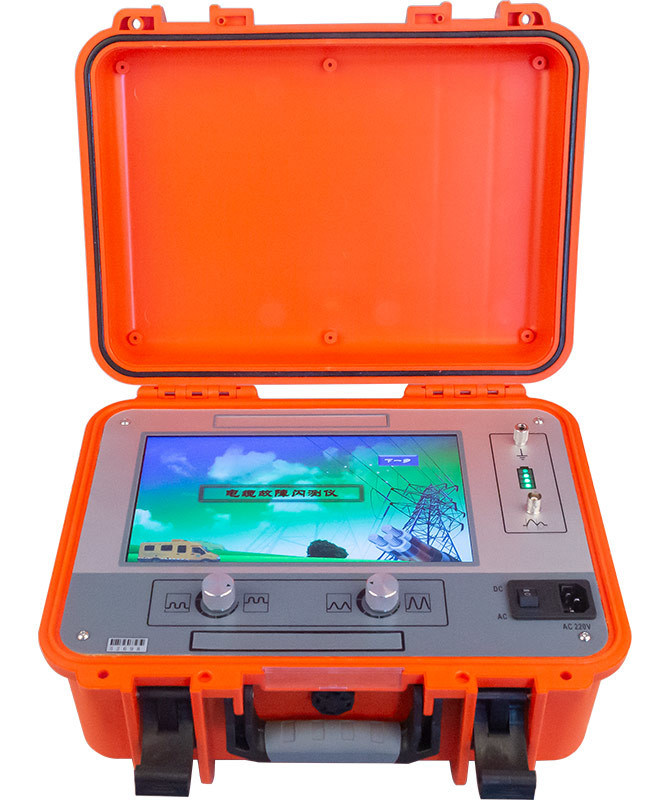

Ο εντοπιστής βλαβών υπόγειων καλωδίων XHGG501D, απλή διεπαφή λογισμικού λειτουργίας, κεντρικός έλεγχος μονοτσίπ, λειτουργία αφής, ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας, σταθερός και αξιόπιστος, εύκολος στη χρήση.
Αυτός ο εντοπιστής βλαβών καλωδίου είναι ένα ειδικό όργανο για τη μέτρηση και ανάλυση της κατάστασης βλάβης και της απόστασης βλάβης καλωδίων τροφοδοσίας. Αυτός ο εντοπιστής βλαβών καλωδίου υιοθετεί σύγχρονη ηλεκτρονική τεχνολογία για την πραγματοποίηση φιλτραρίσματος σήματος, λήψης, επεξεργασίας δεδομένων, γραφικής απεικόνισης και γραφικής ανάλυσης για την ολοκλήρωση μέτρησης ταχύτητας καλωδίου, δοκιμής μήκους καλωδίου, δοκιμής απόστασης βλάβης καλωδίου, δοκιμής αντίστασης.
Το XHGG501D είναι κατάλληλο για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και διακοπής, καθώς και για βλάβες υψηλής αντίστασης διαρροής και βλάβες υψηλής αντίστασης εκκένωσης ισχύος καλωδίων τροφοδοσίας, ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου, θαμμένων καλωδίων κ.λπ. διαφόρων υλικών με διαφορετικές διατομές και διαφορετικά μέσα.
Χαρακτηριστικά
• Βιομηχανική οθόνη LCD 10", θερμοκρασία λειτουργίας -20℃～+60℃
• Κεντρικός έλεγχος μονοτσίπ, λειτουργία αφής, ισχυρή ικανότητα κατά των παρεμβολών
• Έχει λειτουργίες όπως μέτρηση απόστασης, μέτρηση ταχύτητας και μέτρηση αντίστασης
• Πλήρως αυτόματη συνεχής δειγματοληψία, η λήψη κυματομορφής είναι έγκαιρη και ακριβής
• Με μέθοδο δειγματοληψίας παλμού χαμηλής τάσης, μέθοδο δειγματοληψίας εκκένωσης
• Ενσωματωμένη μπαταρία μεγάλης χωρητικότητας, εύκολη στη χρήση
• Υιοθετεί προστατευτική θήκη, όχι χαμηλότερη από PI54
Τεχνικές παράμετροι:
| Συχνότητα δειγματοληψίας |
100MHz |
| Εύρος παλμού |
0.1uS/2uS |
| Ελάχιστη ανάλυση |
0.5m |
| Τυφλή ζώνη δοκιμής |
≤20m |
| Εύρος εμβέλειας |
≤30km |
| Σφάλμα μέτρησης |
≤±(0.5%×L+1m), L είναι το μήκος του καλωδίου |
| Λειτουργία τροφοδοσίας |
φόρτιση 220VAC±10%, 50Hz/60Hz. ενσωματωμένη τροφοδοσία μπαταρίας λιθίου 5200mAH. |
| Συνθήκες λειτουργίας |
-20～+60℃, σχετική υγρασία≤90%; |
