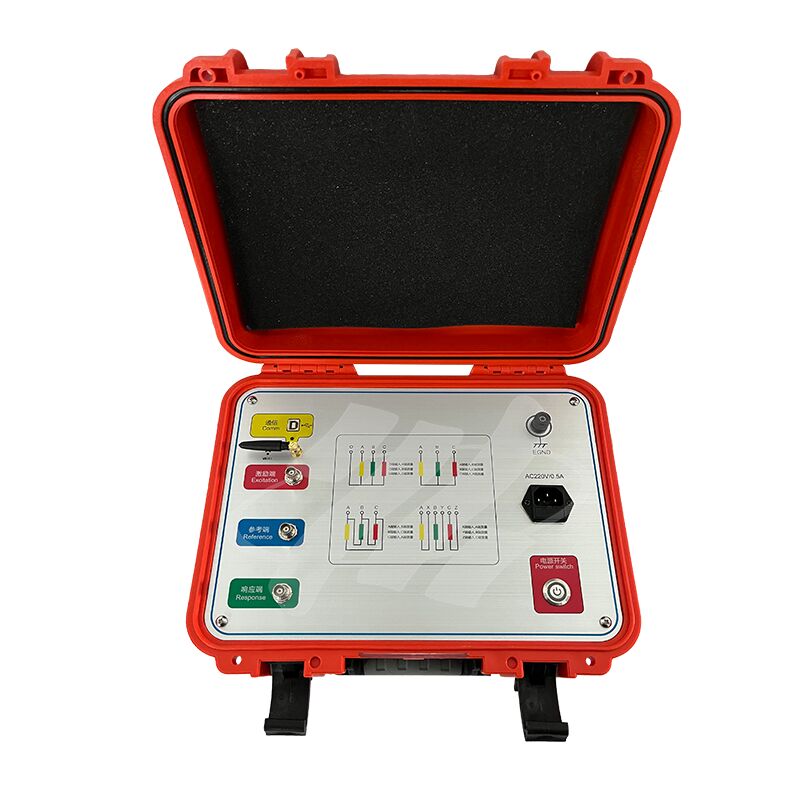

Μέθοδος Ανάλυσης Απόκρισης Συχνότητας Xzh για Ελεγκτή Παραμόρφωσης περιέλιξης μετασχηματιστή
Ο ελεγκτής παραμόρφωσης περιέλιξης μετασχηματιστή που βασίζεται στο CAN μπορεί να κάνει ακριβή διάγνωση της εσωτερικής βλάβης του μετασχηματιστή με βάση τη μέτρηση των χαρακτηριστικών παραμέτρων των εσωτερικών περιελίξεων του μετασχηματιστή, χρησιμοποιώντας τη μέθοδο ανάλυσης απόκρισης συχνότητας (FRA) που αναπτύχθηκε και βελτιώθηκε από τις ανεπτυγμένες χώρες
Παράμετροι προϊόντος
| Εύρος μέτρησης πλάτους |
(-120dB) έως (+20 dB) |
| Ακρίβεια μέτρησης πλάτους |
0,1dB |
| Αντίσταση εισόδου σήματος: |
1MΩ |
| Αντίσταση εξόδου σήματος |
50Ω |
| Πλάτος εξόδου σήματος |
± 20V |
| Ποσοστό επανάληψης δοκιμής |
99,9% |
| Διαστάσεις οργάνων μέτρησης |
(ΜxΠxΥ) 300X340X120 (mm) |
| Μέγεθος αλουμινένιου κουτιού του οργάνου |
(ΜxΠxΥ) 310X400X330 (mm) |
| Συνολικό βάρος |
13Kg |
| Θερμοκρασία λειτουργίας |
-10ºC έως +40ºC |
| Θερμοκρασία αποθήκευσης |
-20ºC έως +70ºC |
| Σχετική υγρασία |
<90%, μη συμπυκνωμένη |
Κύρια χαρακτηριστικά απόδοσης
Απόκτηση και έλεγχος χρησιμοποιώντας υψηλής ταχύτητας, εξαιρετικά ενσωματωμένο μικροεπεξεργαστή.
Διασύνδεση USB επικοινωνίας που χρησιμοποιείται μεταξύ φορητού υπολογιστή και οργάνου.
Η επικοινωνία μεταξύ του φορητού υπολογιστή και του οργάνου μπορεί να χρησιμοποιήσει ασύρματη διασύνδεση Bluetooth ή ασύρματη διασύνδεση WIFI (προαιρετικό)
Η ασύρματη διασύνδεση WIFI μπορεί να χρησιμοποιηθεί εύκολα σε tablet και έξυπνα τηλέφωνα.
Το υλικό υιοθετεί ειδική τεχνολογία σάρωσης υψηλής ταχύτητας DDS (ΗΠΑ), η οποία μπορεί να διαγνώσει με ακρίβεια βλάβες όπως παραμόρφωση περιέλιξης, διόγκωση, μετατόπιση, κλίση, παραμόρφωση βραχυκυκλώματος μεταξύ στροφών και βραχυκύκλωμα επαφής μεταξύ φάσεων.
Διπλό κανάλι υψηλής ταχύτητας 16-bit A/D δειγματοληψίας (σε δοκιμή πεδίου, μετακίνηση αλλαγής βρύσης και η καμπύλη κύματος δείχνει εμφανή αλλαγή).
Το πλάτος εξόδου σήματος ρυθμίζεται από λογισμικό, η μέγιστη τιμή αιχμής πλάτους είναι ±10V.
Ο υπολογιστής θα αναλύσει αυτόματα τα αποτελέσματα των δοκιμών και θα δημιουργήσει ηλεκτρονικά έγγραφα (Word).
Το όργανο διαθέτει διπλά χαρακτηριστικά μέτρησης: μέτρηση σάρωσης γραμμικής συχνότητας και μέτρηση σάρωσης τμηματικής συχνότητας, συμβατή με τη λειτουργία μέτρησης δύο τεχνικών ομάδων στην Κίνα.
Τα χαρακτηριστικά πλάτους-συχνότητας είναι σύμφωνα με τις εθνικές τεχνικές προδιαγραφές για τον ελεγκτή χαρακτηριστικών πλάτους-συχνότητας. Η συντεταγμένη Χ (συχνότητα) έχει γραμμική ευρετηρίαση και λογαριθμική ευρετηρίαση, ώστε να μπορείτε να εκτυπώσετε την καμπύλη με γραμμική ευρετηρίαση και λογαριθμική ευρετηρίαση. Ο χρήστης μπορεί να επιλέξει είτε σύμφωνα με τις πραγματικές ανάγκες.
Σύστημα αυτόματης ανάλυσης δεδομένων δοκιμών,
