Απαραίτητο Φορητό Σύστημα Εντοπισμού Βλαβών Καλωδίων για Ανίχνευση Μόνωσης Καλωδίων Ισχύος

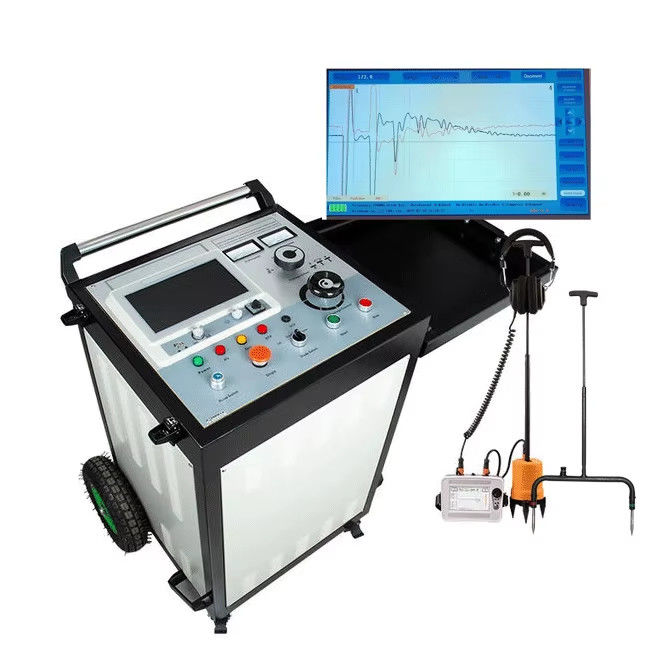

Το XHHV535-2TSB σύστημα εντοπισμού βλαβών καλωδίων χρησιμοποιείται για την ανίχνευση της κύριας βλάβης μόνωσης των καλωδίων ισχύος με επίπεδα τάσης 35kV και κάτω και για τη βαθμονόμηση του μήκους του καλωδίου. Αυτό το σύστημα αποτελείται από δύο μέρη: έναν ελεγκτή βλαβών καλωδίων και μια γεννήτρια παλμών υψηλής τάσης.
Ο ελεγκτής βλαβών καλωδίων υιοθετεί μια απλή διεπαφή λογισμικού λειτουργίας, κεντρικό έλεγχο από ένα μικροϋπολογιστή ενός τσιπ, λειτουργία αφής και μια ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας. Είναι σταθερό, αξιόπιστο και εύκολο στη χρήση. Ένα ανεξάρτητο σύστημα παροχής ρεύματος και τροφοδοσίας χρησιμοποιείται για την αποφυγή παρεμβολών παροχής ρεύματος κατά την εκφόρτιση κρούσης.
Αυτό το σύστημα δοκιμής βλαβών καλωδίων είναι κατάλληλο για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και σπασμένου σύρματος καλωδίων ισχύος, ομοαξονικών καλωδίων υψηλής συχνότητας, καλωδίων φώτων δρόμου και υπόγειων καλωδίων διαφόρων υλικών με διαφορετικές διατομές και διαφορετικά μέσα, καθώς και διαρροές υψηλής αντίστασης και βλάβες υπερπήδησης υψηλής αντίστασης.

Τεχνικές παράμετροι

Παράμετροι προ-εντοπιστή βλαβών καλωδίων:

• Συχνότητα δειγματοληψίας: 1MHz~400MHz;
• Πλάτος παλμού χαμηλής τάσης: 300V±15%;
• Εύρος μέτρησης απόστασης: ≥120km;
• Εύρος δοκιμής: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Πλάτος παλμού: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• Ελάχιστη ανάλυση: 0.07m;
• Τυφλή περιοχή δοκιμής: ≤10m;
• Σφάλμα μέτρησης: ≤±(0.5%×L+1m), L είναι το μήκος του καλωδίου;
• Τροφοδοσία λειτουργίας: ενσωματωμένη μπαταρία λιθίου 10.4AH; ο χρόνος φόρτισης είναι περίπου 2 ώρες, ο χρόνος λειτουργίας είναι 5 ώρες

Εντοπιστής βλαβών καλωδίων XHDD503E

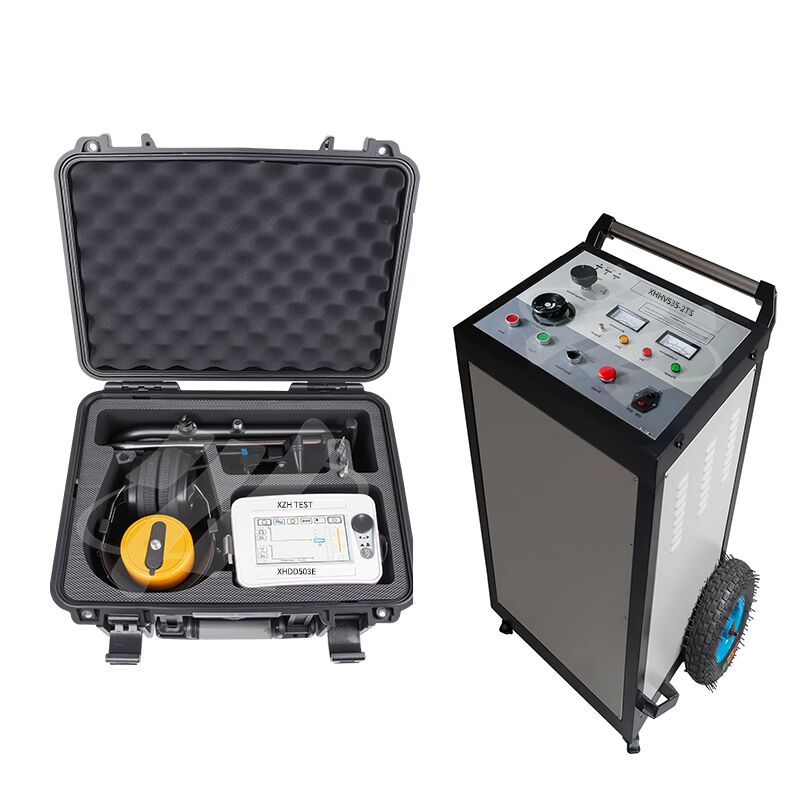

Ο εντοπιστής βλαβών καλωδίων XHDD503E χρησιμοποιεί την αρχή ακουστικο-μαγνητικού συγχρονισμού της λήψης δόνησης και της ηλεκτρομαγνητικής επαγωγής για να καθορίσει τη συγκεκριμένη θέση του σημείου βλάβης του καλωδίου. Με τη βοήθεια μιας γεννήτριας παλμών υψηλής τάσης, το σημείο βλάβης αναβοσβήνει και εκφορτίζεται. Τα φυσικά φαινόμενα όπως τα κύματα δόνησης, τα ηχητικά κύματα και τα ηλεκτρομαγνητικά κύματα που δημιουργούνται από την εκφόρτιση υπερπήδησης του σημείου βλάβης συλλέγονται από τον ειδικό αισθητήρα του οργάνου τοποθέτησης. Μετά την έξυπνη επεξεργασία από τον κεντρικό υπολογιστή, εμφανίζεται η απόσταση βλάβης και ο ήχος βλάβης εξόδου. Τέλος, η ακριβής θέση του σημείου βλάβης κρίνεται από την ακοή και την όραση του ελεγκτή. Δηλαδή, η ακριβής εργασία τοποθέτησης του σημείου βλάβης του καλωδίου "ακριβώς πάνω από το καλώδιο, εντός του εύρους χονδρικής μέτρησης" ολοκληρώνεται.
Ο εντοπιστής βλαβών καλωδίων XHDD503E είναι κατάλληλος για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και σπασμένου σύρματος διαφόρων
καλωδίων ισχύος, ομοαξονικών καλωδίων και καλωδίων και συρμάτων χαμηλής τάσης με διαφορετικά επίπεδα τάσης, διαφορετικές διατομές και
διαφορετικά μέσα, καθώς και διαρροές και βλάβες υπερπήδησης υψηλής αντίστασης.

Κύριες παράμετροι:

Δίαυλος ήχου-Εύρος ζώνης
l All-pass: 100Hz~1600Hz.
l Low pass: 100Hz~300Hz.
l High pass: 160Hz~1600Hz.
l Band pass: 200Hz~600Hz.
Ρύθμιση καναλιού: 8 επίπεδα ήχου, μαγνητικού και τάσης.
Έξοδος ήχου: Gain: 16 επίπεδα (0-112dB), Impedance: 350Ω
Εύρος ανίχνευσης: 0.00-99.99ms, 75mV-75V
Ακρίβεια ανίχνευσης: Τοποθέτηση: ≤0.1m; Τάση βήματος: ≤0.5m; Διαδρομή: ≤0.5m
Τροφοδοσία λειτουργίας: 4*18650 τυπική μπαταρία λιθίου.
Χρόνος αναμονής: περισσότερο από 8 ώρες
Θερμοκρασία περιβάλλοντος: -25-65℃; Σχετική υγρασία: ≤90%
Διαστάσεις όγκου: 428L×350W×230H
Συνολικό βάρος: 7kg
