Σύστημα Εντοπισμού Βλαβών Καλωδίων 35kV με Εκκένωση 2048J

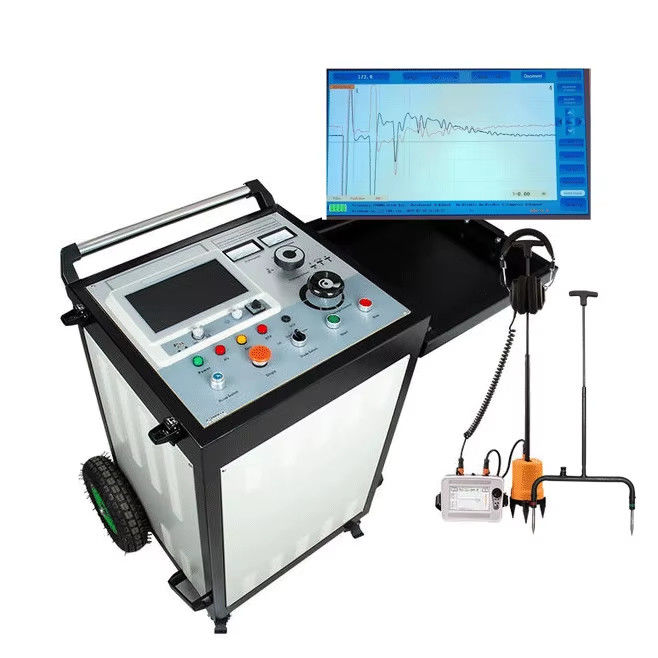

Το σύστημα εντοπισμού βλαβών καλωδίων XHHV535-4TSB έχει σχεδιαστεί για την ανίχνευση κύριων βλαβών μόνωσης σε καλώδια ισχύος με επίπεδα τάσης έως 35kV και τη βαθμονόμηση του μήκους του καλωδίου. Αυτό το ολοκληρωμένο σύστημα περιλαμβάνει έναν ελεγκτή βλαβών καλωδίων και μια γεννήτρια παλμών υψηλής τάσης.

Ο ελεγκτής βλαβών καλωδίων διαθέτει μια διαισθητική διεπαφή λογισμικού με λειτουργία αφής, κεντρικό έλεγχο μικροελεγκτή και ενσωματωμένη μπαταρία ιόντων λιθίου υψηλής χωρητικότητας. Το ανεξάρτητο σύστημα τροφοδοσίας του αποτρέπει παρεμβολές κατά την εκκένωση πρόσκρουσης, εξασφαλίζοντας σταθερή και αξιόπιστη λειτουργία.

Αυτό το σύστημα είναι κατάλληλο για την ανίχνευση διαφόρων βλαβών σε καλώδια ισχύος, συμπεριλαμβανομένων βλαβών χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος, σπασμένου σύρματος, διαρροής υψηλής αντίστασης και βλαβών αναλαμπής υψηλής αντίστασης σε διαφορετικούς τύπους και υλικά καλωδίων.

• Συχνότητα δειγματοληψίας: 1MHz-400MHz
• Πλάτος παλμού χαμηλής τάσης: 300V±15%
• Εύρος μέτρησης απόστασης: ≥120km
• Εύρη δοκιμών: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
• Πλάτος παλμού: 0.15μS έως 10μS
• Ελάχιστη ανάλυση: 0.07m
• Τυφλή περιοχή δοκιμής: ≤10m
• Σφάλμα μέτρησης: ≤±(0.5%×L+1m), όπου L είναι το μήκος του καλωδίου
• Τροφοδοσία: Ενσωματωμένη μπαταρία λιθίου 10.4AH (5 ώρες λειτουργίας, 2 ώρες χρόνος φόρτισης)

Ο εντοπιστής XHDD503E χρησιμοποιεί τεχνολογία συγχρονισμού ακουστικού-μαγνητικού για την ακριβή εντοπισμό βλαβών καλωδίων. Όταν συνδυάζεται με μια γεννήτρια παλμών υψηλής τάσης, ανιχνεύει φαινόμενα εκκένωσης φλας μέσω κυμάτων δόνησης, ηχητικών κυμάτων και ηλεκτρομαγνητικών κυμάτων, εμφανίζοντας την απόσταση βλάβης και παράγοντας ακουστικά σήματα για ακριβή εντοπισμό βλάβης.

• Εύρος ζώνης ηχητικού καναλιού: 100Hz-1600Hz (όλων των διελεύσεων, χαμηλής διέλευσης, υψηλής διέλευσης, επιλογές ζώνης διέλευσης)
• Ρύθμιση 8 επιπέδων για ηχητικά, μαγνητικά και κανάλια τάσης
• Έξοδος ήχου: 16 επιπέδων κέρδους (0-112dB), σύνθετη αντίσταση 350Ω
• Εύρος ανίχνευσης: 0.00-99.99ms, 75mV-75V
• Ακρίβεια ανίχνευσης: ≤0.1m (τοποθέτηση), ≤0.5m (τάση βήματος/διαδρομή)
• Τροφοδοσία: 4×18650 μπαταρίες λιθίου (8+ ώρες αναμονής)
• Θερμοκρασία λειτουργίας: -25℃ έως 65℃
• Διαστάσεις: 428×350×230mm
• Βάρος: 7kg
