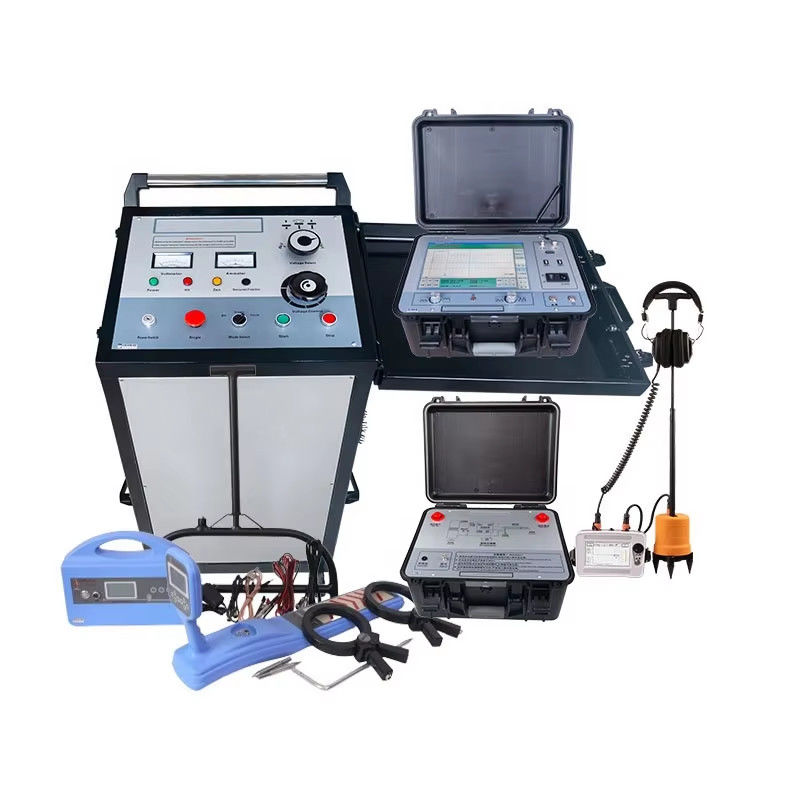

XZH Φορητό σύστημα εντοπισμού σφαλμάτων καλωδίων XHGG502+XHDD503D+XHGX507+XHHV535-4TS
Το σύνολο εξοπλισμού χρησιμοποιείται για την ακριβή και γρήγορη ανίχνευση της κύριας βλάβης μόνωσης των καλωδίων ηλεκτρικής ενέργειας με επίπεδα τάσης 35KV και κατώτερα· βαθμονόμηση του μήκους του καλωδίου·να ανιχνεύσει με ακρίβεια την κατεύθυνση και το βάθος του καλωδίου θαμμένο.
★Προεπιλογή της θέσης σφάλματος του καλωδίου: με το αντανάκλατομετρητή XHGG502 με βάση τη μέθοδο αντανάκλασης παλμών χαμηλής τάσης (TDR) και τη μέθοδο αποσύνθεσης υψηλής τάσης (flashover) (DECAY),μέθοδος αντανάκλασης πολλαπλών παλμών (ARC).
★αναζήτηση διαδρομής καλωδίου, ανίχνευση βάθους θαμμένου: ο εντοπιστής σωλήνων καλωδίου XHGX507 είναι ένας πλήρως ψηφιακός εντοπιστής με σαφή εμφάνιση και αξιόπιστη τοποθέτηση.το οποίο το καθιστά τον πιο εύκολο στη χρήση εντοπιστή σωλήνων που είναι διαθέσιμο σήμερα.
Η συσκευή τροφοδοτείται από επαναφορτιζόμενη μπαταρία και μπορεί επίσης να εμφανίζει το βάθος και το ρεύμα του καλωδίου.
Το 507 είναι ένας πολυλειτουργικός δοκιμαστής σφαλμάτων καλωδίων, ο οποίος μπορεί να χρησιμοποιηθεί για την τοποθεσία σφαλμάτων καλωδίων, την ταυτοποίηση, την ολοκληρωμένη δοκιμή της διαδρομής και του βάθους.
★Τοποθεσία του σημείου βλάβης του καλωδίου: το XHDD503D χρησιμοποιεί μέθοδο ακουστικού-μαγνητικού συγχρονισμού, εξοπλισμένο με γεννήτρια κυμάτων 2048 J και ευφυή ψηφιακό δέκτη σήματος.
Το φορητό σύστημα εντοπισμού σφαλμάτων καλωδίων είναι εξοπλισμένο με αφαιρούμενο εντοπιστή σφαλμάτων καλωδίων ARC με εξαιρετικά υψηλή φωτεινότητα, μεγάλη οθόνη LCD 12.1 ′′ με χειριστήριο αφής,καθιστώντας την διαδικασία προεπιλογής της βλάβης γρήγορη, εύκολο και αποτελεσματικό.
Η γεννήτρια υπερτάσεων υψηλής τάσης 2048 J XHHV535-4TS συνοδεύεται από διακόπτη επιπέδων υπερτάσεων που επιτρέπει την επίτευξη της μέγιστης ενέργειας παρορμήσεων υπερτάσεων σε 8, 16 και 32 kV.
Διαθέτει συστήματα διασφάλισης της ασφάλειας των χειριστών και παρέχει μια αξιόπιστη και ολοκληρωμένη τεχνική λύση για σφάλματα καλωδίων χαμηλής και μεσαίας τάσης.
|
Μέθοδοι προεπιλογής |
Μέθοδος παλμού χαμηλής τάσης |
|
|
ARC (πολλαπλές λήψεις) |
|
|
Μέθοδος αναστροφής υψηλής τάσης: ICE (μέθοδος παρορμητικού ρεύματος)DECAY (μέθοδος αποσύνθεσης τάσης) |
|
Εμφάνιση |
12.1 ιντσών χειρισμός ηλεκτρονικού υπολογιστή βιομηχανικής ποιότητας, λειτουργία αφής |
|
Σύστημα |
Λειτουργία των παραθύρων, διαχείριση υπερ-καλωδίων, αυτόματη δημιουργία εκθέσεων δοκιμών. |
|
Λειτουργία |
Ταχύτητα, αντίσταση, μέτρηση απόστασης |
|
Ποσοστό δειγματοληψίας δεδομένων |
60 MHz, 120 MHz, 240 MHz, 400 MHz |
|
Άμβλεια παλμού |
400 Vpp |
|
πλάτος παλμού |
0.1uS και 2uS |
|
Απόσταση μέτρησης |
≥ 68Km |
|
Ανάλυση ανάγνωσης |
0.1m |
|
Ακρίβεια δοκιμής |
<0,5m |
|
Επιλογή μήκους καλωδίου |
<1Km (μικρή απόσταση), <3Km (μέση απόσταση), >3 Km (μακρή απόσταση) (αμβέλεια παλμού δοκιμής χαμηλής τάσης: 400Vpp) |
|
Σύνδεσμος παλμού αντέχει στην τάση |
35kV συνεχής |
|
Δοκιμαστική τυφλή περιοχή |
- Όχι, όχι. |
|
Αποθήκευση δεδομένων |
Με τη λειτουργία αποθήκευσης μαζικών δοκιμαστικών κυματομορφών |
|
Ηλεκτρική τροφοδοσία |
Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου, μπορεί να λειτουργεί συνεχώς για περισσότερο από 4 ώρες μετά την πλήρη φόρτιση. |
|
Επικοινωνία |
Με τυποποιημένο printer USB interface |
|
Συνθήκες εργασίας |
θερμοκρασία -25°C+65°C, σχετική υγρασία 85%, ατμοσφαιρική πίεση 750±30mmHg· |
|
Όγκος και βάρος |
Δοκιμαστής βλάβης καλωδίου 430 × 380 × 220 mm-8 kg·
Συνδετήρας παλμού 430×380×220mm-7kg. |
| -25°C-40°C, υγρασία 5-90% RH, υψόμετρο <4500m. |
Εμφάνιση |
5 ιντσών έγχρωμη οθόνη LCD, ανάλυση 1024*600, με λειτουργία αφής |
| Σύστημα |
Τα ακουστικά και μαγνητικά κύματα εμφανίζονται στην οθόνη ταυτόχρονα και η χρονική διαφορά μεταξύ ακουστικών και μαγνητικών είναι
υπολογίζεται αυτόματα και εμφανίζεται η τιμή. |
| Τρόπος μείωσης του θορύβου φόντου (BNR) |
φιλτράρει αποτελεσματικά τον θόρυβο περιβαλλοντικών παρεμβολών |
| Ρυθμίσιμη αύξηση και ενεργοποίηση |
Η τιμή κέρδους (0-7) του ακουστικού σήματος και του μαγνητικού σήματος μπορεί να ρυθμιστεί και το κατώτατο όριο ενεργοποίησης (0-100) μπορεί να ρυθμιστεί
ρυθμίζεται χειροκίνητα, το οποίο είναι πιο βολικό για σταθερό σημείο |
| Ακουστικό κανάλι |
Όλες οι διαδρομές: 100Hz ~ 1500Hz.
Κατώτατο πέρασμα: 100 Hz ~ 400 Hz.
Υψηλό πέρασμα: 150Hz ~ 1500Hz.
Πέρασμα ζώνης: 200Hz~600Hz. |
| Ακριβότητα σταθερού σημείου |
0.1m |
| Ηλεκτρική τροφοδοσία |
Αναφορτιζόμενη μπαταρία ιόντων λιθίου, χρόνος συνεχούς χρήσης > 8 ώρες, φορτιστή: είσοδος AC220V±10%, 50Hz, ονομαστική ισχύς 8,4V, 1A.
Χρόνος φόρτισης: < 6 ώρες |
| Όγκος και βάρος |
Κεφάλαιο προστασίας PVC:479X387X210, 7KG |
| Όροι χρήσης |
-25°C-40°C, υγρασία 5-90% RH, υψόμετρο <4500m. |
| Εντοπισμός δρόμου καλωδίου-XHGX507 |
Κύρια σύνθεση |
Μεταδότης, δέκτης, μεταδιδόμενος σφιγκτήρας, δέκτης σφιγκτήρα, A-φρέμα |
| Λειτουργία |
Ανιχνεύει την ακριβή κατεύθυνση και το βάθος των υπόγειων καλωδίων και εντοπίζει ανοικτά κυκλώματα, βραχυκυκλώματα και σφάλματα περιβλήματοςΔοκιμαστικό μέτρο ωμμέτρου για τη μέτρηση της αντίστασης κυκλώματος καλωδίου. |
| Ηλεκτρική τροφοδοσία |
Τόσο ο πομπός όσο και ο δέκτης με επαναφορτιζόμενη μπαταρία 8,4V, χωρίς ανάγκη ηλεκτρικής ενέργειας κατά τη διάρκεια της δοκιμής |
| Εμφάνιση |
Πλήρως ψηφιακός εντοπιστής, γραφική οθόνη, δεν χρειάζεται ακουστικά κατά τη διάρκεια της δοκιμής, αξιόπιστη τοποθέτηση.
με λειτουργία φώτισης πίσω για να προσαρμόζεται στη λειτουργία τη νύχτα |
| Μέθοδος σύνδεσης μετάδοσης σήματος από πομπό |
Μέθοδος άμεσης σύνδεσης, μέθοδος ζεύξης, μέθοδος επαγωγής |
| Τρόπος λειτουργίας του δέκτη |
μέθοδος κοιλάδας (τρόπος μηδενικής αξίας), μέθοδος κορυφής (τρόπος κορύφους), μέθοδος τάσης βήματος και μέθοδος ρεύματος συμπίεσης (A-frame) |
| Δραστηριώδης συχνότητα του πομπού |
χαμηλή συχνότητα (815 Hz), μεσαία συχνότητα (8 kHz), υψηλή συχνότητα (33 kHz), ραδιοσυχνότητα (83 kHz) |
| Δραστηριώδης συχνότητα του δέκτη |
χαμηλή συχνότητα (815 Hz), μεσαία συχνότητα (8kHz), υψηλή συχνότητα (33 kHz), ραδιοσυχνότητα (83 kHz), 50 Hz |
| Κάντε έλεγχο |
Χειροκίνητη ρύθμιση, δυναμικό εύρος 100 dB |
| Μέγιστο βάθος ανίχνευσης |
5-8 μέτρα |
| Θερμοκρασία λειτουργίας |
-10°C+55°C |
| Προστασία του πομπού |
Αυτόματη προστασία κατά της υπερβολικής τάσης και υπερθέρμανσης |
| Βάρος και όγκος |
Εξωτερική θήκη προστασίας: 720*435*210, 14KG |
| Γεννήτρια υπερτάσεων υψηλής τάσης XHHV535-4TS |
Επίπεδα τάσης υπερτάσεως και ρύθμισηδιαστήματα |
Επίπεδο 1: 0-8KV
Επίπεδο 2: 0-16KV
Επίπεδο 3: 0-32KV |
| Εναλλακτικός διακόπτης επιπέδων τάσης υπερβολικής τάσης |
Εγχειρίδιο |
| Τύπος ρύθμισης τάσης |
Συνεχή |
| Ενδείξεις |
Μετρητής πλευρικής τάσης υψηλής τάσης, ένδειξη τάσης εξόδου και ρεύματος σε πραγματικό χρόνο |
| Ενέργεια κύματος σε κάθε επίπεδο |
Μέχρι το 2048J |
| Τρόπος λειτουργίας |
Ενιαία σκανδάλη, κύκλος ((κάθε 3-8 δευτερόλεπτα μία εκκένωση, ρυθμιζόμενο), DC ((αντιστέκει στη δοκιμή τάσης) |
| Διακόπτης λειτουργικών συνθηκών |
Εγχειρίδιο |
| Χρόνος πρόσκρουσης |
περίπου 5 δευτερόλεπτα για την αυτόματη πρόσκρουση, χρόνο αυθαίρετου ελέγχου για την χειροκίνητη πρόσκρουση |
| Δύναμη πρόσκρουσης |
2KVA |
| Ενσωματωμένος πυκνωτής |
4μF/32kV, 16μF/16kV, 64μF/8kV ρυθμίσεων τριών ταχυτήτων |
| Ασφαλής προστασία |
Με λειτουργία προστασίας μηδενικής εκκίνησης, ασφαλή και αξιόπιστη |
| Απαλλαγή |
Μοναδικό υψηλής τάσης μέτρηση σχεδιασμό, στην κατάσταση στάσης αυτόματα θα εκφορτώσει την εσωτερική χωρητικότητα της συσκευής |
| Εργασιακή ισχύς |
Δρομολογημένη ισχύς AC 220V±10% 50Hz±2Hz (άλλη τάση και συχνότητα μπορεί να προσαρμοστεί) |
| Δύναμος αντέχει στις δοκιμές τάσης |
ρύθμιση τάσης εξόδου και
εύρος ένδειξης 0-32KV, εύρος ένδειξης ρεύματος εξόδου 0-20A |
| ρεύμα καύσης |
50mA. Όσο χαμηλότερη η τάση, τόσο υψηλότερο το ρεύμα. |
| Δικτύωμα συνδέσεως |
Υψηλής τάσης καλώδιο εξόδου: 5m, καλώδιο τροφοδοσίας ηλεκτρικής ενέργειας: 3m |
| Ασφάλεια |
Προστασία από υπερτάσεις, υπερτάσεις, υπερθέρμανση.
Αυτόματη εκκένωση μετά τη λειτουργία. |
| Αξιολόγηση προστασίας |
Μη χαμηλότερος από IP54 |
| Εργασιακή ισχύς |
Δυναμικό ρεύματος: 220 V ± 10% 50 Hz ± 2 Hz ((άλλες τάσεις και 60 Hz προαιρετικά) |
| Μέγεθος (mm) |
534L × 444W × 805H |
| Συνολικό βάρος |
Περίπου 120 κιλά. |
Μπορούμε να παρέχουμε εξατομικευμένη τεχνική λύση για τα σχήματα εντοπισμού σφαλμάτων καλωδίων LT MT HT για εσάς.
