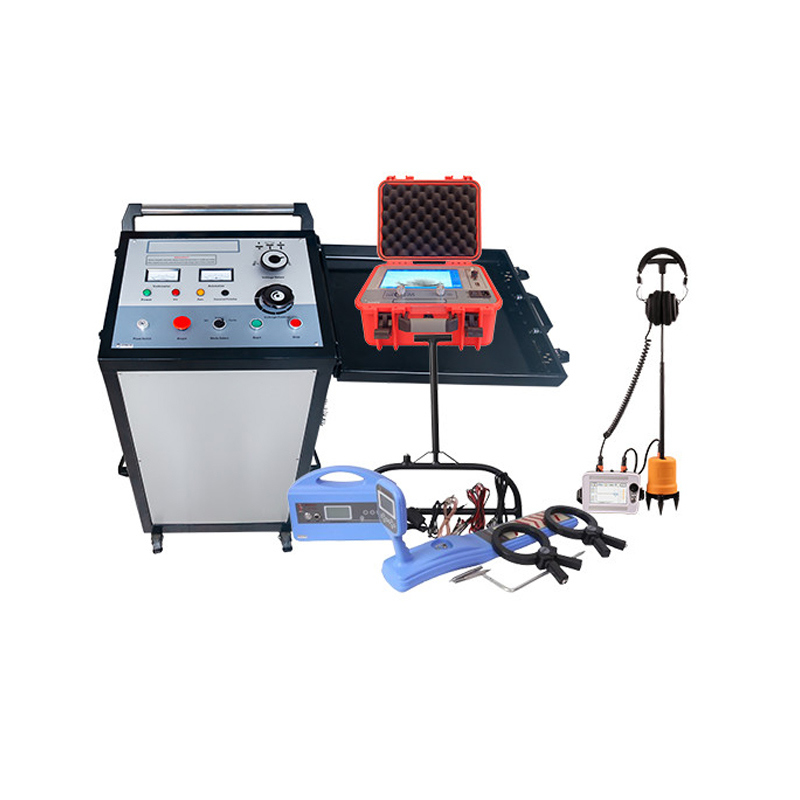

| Λειτουργία συστήματος |
|
1. Χρησιμοποιήστε συνεχές ρεύμα ή παλμό υψηλής τάσης για να προκαλέσετε υπερπήδηση και εκκένωση στο σημείο βλάβης του καλωδίου
2. Χρησιμοποιήστε την αρχή της ανάκλασης κυμάτων για μια χονδρική μέτρηση όλων των τύπων βλαβών κύριας μόνωσης καλωδίων
3. Χρησιμοποιήστε τη μέθοδο ακουστικής-μαγνητικής συγχρονισμού για μια ακριβή μέτρηση όλων των τύπων βλαβών κύριας μόνωσης καλωδίων
|
| I,Υψηλή γεννήτρια παλμών τάσης XHHV535-4T |
| Λειτουργία εξόδου, συχνότητα, ισχύς εξόδου, αντίσταση βρόχου, ρεύμα βρόχου, υπολειπόμενη χωρητικότητα μπαταρίας, συναγερμός επικίνδυνης τάσης κ.λπ. |
Συνεχές ρεύμα, Μονό, Κύκλος |
| Άμεση μέθοδος σύνδεσης, μέθοδος σύζευξης, μέθοδος επαγωγής |
0-8kV/0-16kV/0-32kV, τρεις τάσεις με δυνατότητα εναλλαγής |
| Ενσωματωμένος πυκνωτής |
64μF/16μF/4μF |
| Ενέργεια εκκένωσης |
2048J |
| Ισχύς πρόσκρουσης |
2000VA |
| Ρυθμός παλμού |
Αυτόματη πρόσκρουση για περίπου 6 δευτερόλεπτα, χειροκίνητη πρόσκρουση για οποιοδήποτε χρόνο ελέγχου |
| Διακόπτης επιπέδων τάσης παλμού |
Χειροκίνητος |
| Τύπος ρύθμισης τάσης |
Συνεχής |
| Ένδειξη |
Μέτρηση τάσης πλευράς υψηλής τάσης, ένδειξη τάσης και ρεύματος εξόδου σε πραγματικό χρόνο |
| Διακόπτης λειτουργιών λειτουργίας |
Χειροκίνητος |
| Συνεχές ρεύμα εξόδου |
60mA |
| Ασφαλής προστασία |
Με λειτουργία προστασίας μηδενικής εκκίνησης, ασφαλής και αξιόπιστη |
| Εκκένωση |
Μοναδικός σχεδιασμός μέτρησης υψηλής τάσης, σε κατάσταση διακοπής, θα εκκενώσει αυτόματα την εσωτερική χωρητικότητα της συσκευής |
| Ώρες λειτουργίας |
AC 220V±15% ,50Hz±2Hz |
| Δοκιμή αντοχής συνεχούς τάσης |
Τάση εξόδου ρυθμιζόμενη και εύρος ένδειξης 0-35Kv, εύρος ένδειξης ρεύματος εξόδου 0-20A |
| Ρεύμα καύσης |
Συνθήκευση βλάβης (καύση) με ρεύμα έως
60 mA @ 32 kV
|
| Ασφάλεια |
Προστασία υπέρτασης, υπερβολικού ρεύματος, υπερθέρμανσης.
Αυτόματη εκκένωση μετά τη λειτουργία
|
| Βαθμός προστασίας |
Όχι χαμηλότερος από IP54 |
| Διαστάσεις (mm) |
534L×444W×805H mm |
| Συνολικό βάρος |
Όχι περισσότερο από 120kg |
| IIΣυχνότητα εξόδουΜέθοδος δοκιμής |
| Παλμός χαμηλής τάσης, Ρεύμα παλμού, Τάση παλμού, Παλμός ARC |
Ρυθμός δειγματοληψίας |
| 1MHz～400MHz |
Έξοδος παλμού |
| Μονοπολική |
Πλάτος παλμού |
| 300V |
Πλάτος παλμού |
| 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
Εύρος μέτρησης |
| ≥120km |
Εύρος μέτρησης |
| 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
Ελάχιστη ανάλυση |
| 0.07m |
Σφάλμα μέτρησης |
| ≤±(0.5％×L+1m),L είναι το μήκος του καλωδίου |
Ενίσχυση σήματος |
| 0…100%, ρυθμιζόμενο |
Ταχύτητα διάδοσης |
| 10…999.9m/µs |
Αντίσταση εξόδου |
| Αυτόματη αντιστοίχιση |
Ενεργοποίηση |
| Αυτόματη συνέχεια |
Συνθήκες εργασίας
|
| θερμοκρασία -25℃～+65℃, σχετική υγρασία 85%, ατμοσφαιρική πίεση 750±30mmHg |
III |
| ,, Εντοπιστής σημείου βλάβης καλωδίου XHDD503CΣυχνότητα εξόδουΤυπική λειτουργία, βελτιωμένη λειτουργία, λειτουργία μείωσης θορύβου, προσαρμοσμένη λειτουργία (ms, κυματομορφή) |
| Μέθοδος σταθερού σημείου |
Έξυπνη μέθοδος διαφοράς χρόνου, μέθοδος ηλεκτρομαγνητικής επιθεώρησης, μέθοδος ακουστικής μέτρησης |
| Ακρίβεια τοποθέτησης |
Σταθερό σημείο: 0.1m, Διαδρομή: 0.1m |
| Οθόνη |
TFT εξαιρετικά φωτεινό 5 ιντσών, 800×480 πραγματικό χρώμα |
| ≥10m |
Η γραφική γλώσσα είναι πιο διαισθητική |
| Ενίσχυση |
120dB, πλήρως αυτόματη ρύθμιση, μπορεί επίσης να ρυθμιστεί χειροκίνητα |
| Εύρος συχνοτήτων |
100～1600Hz |
| Δυναμικό εύρος |
0～112dB(16 γρανάζια) |
| Συγχρονισμένη ενεργοποίηση |
Ακουστική πλήρως αυτόματη συγχρονισμένη ενεργοποίηση; μαγνητικό πεδίο πλήρως αυτόματη συγχρονισμένη ενεργοποίηση |
| Εύρος ανίχνευσης |
0.00～99.99ms,75mV～75V |
| Ανιχνευτής |
Αυτόματη σίγαση, πλήρως ψηφιακός έξυπνος ανιχνευτής μετάλλων |
| Ακουστικά |
Τεχνολογία μείωσης θορύβου και αντι-παρεμβολών στρατιωτικού βαθμού 600Ω |
| Ισχύς λειτουργίας |
4*18650 Τυπική μπαταρία λιθίου |
| Ώρες λειτουργίας |
Περισσότερο από 8 ώρες |
| Θερμοκρασία περιβάλλοντος |
-25～65℃; σχετική υγρασία: ≤90% |
| Βάρος |
Κεντρική μονάδα 0.6kg; Αισθητήρας 1.4kg |
| Αδιάβροχος βαθμός |
IP65 |
| IV |
,, Ολοκληρωμένος ελεγκτής διαδρομής καλωδίου |
| ΠομπόςΣυχνότητα εξόδουΧαμηλή συχνότητα (815Hz), ενδιάμεση συχνότητα (8kHz), υψηλή συχνότητα (33kHz), ραδιοσυχνότητα (83kHz) |
| Ισχύς εξόδου |
|
| 10W, Τέσσερα επίπεδα εξόδου: χαμηλό, μεσαίο, υψηλό, πλήρες |
Βάθος ανίχνευσης |
| 150Vpp |
Λειτουργία εξόδου |
| Άμεση μέθοδος σύνδεσης, μέθοδος σύζευξης, μέθοδος επαγωγής |
Οθόνη |
| Λειτουργία εξόδου, συχνότητα, ισχύς εξόδου, αντίσταση βρόχου, ρεύμα βρόχου, υπολειπόμενη χωρητικότητα μπαταρίας, συναγερμός επικίνδυνης τάσης κ.λπ. |
Σφιγκτήρας σύζευξης |
| ≥10m |
Δέκτης |
| Λειτουργία λειτουργίας |
Ιχνηλάτηση, αναγνώριση, Τάση βήματος |
| Συχνότητα λήψης |
|
| Χαμηλή συχνότητα (815Hz), ενδιάμεση συχνότητα (8kHz), υψηλή συχνότητα (33kHz), ραδιοσυχνότητα (83kHz) |
Οθόνη |
| Βάθος, ρεύμα, συχνότητα, λειτουργία, ενίσχυση, ισχύς σήματος, ημερομηνία, ώρα κ.λπ. |
Βάθος ανίχνευσης |
| ≥10m |
V Δοκιμαστικά καλώδια |
| (Σημείωση: Λόγω της ύπαρξης υψηλής τάσης 35kV, κατασκευάζονται ειδικά καλώδια υψηλής τάσης και θα πρέπει να φυλάσσονται μακριά από τον χώρο κατά τη λειτουργία.) |
Καλώδιο εξόδου υψηλής τάσης |
| κεντρικό σύρμα 2.5mm2 κόκκινο, αντοχή τάσης 50kV DC, με στρώμα θωράκισης, εξωτερική διάμετρος 14mm, μήκος 10 μέτρα, συμπεριλαμβανομένης της εγκατάστασης μεγάλου πηνίου. |
| Καλώδιο γείωσης |
| γείωση 3-στήλη - κεντρικός πυρήνας 16mm2 διαφανές χρώμα, διακλάδωση 2.5mm2, μήκος 10 μέτρα. Συμπεριλαμβανομένης της εγκατάστασης μικρού πηνίου. |
