Ψηφιακός εντοπιστής διαδρομής καλωδίου με πολλαπλό πομπό συχνότητας για υπόγεια ανίχνευση

Ο εντοπιστής σωλήνων καλωδίων XHGX507X χρησιμοποιεί ηλεκτρομαγνητικά σήματα από υπόγεια καλώδια για τον εντοπισμό καλωδίων, παρέχοντας ενδείξεις βάθους και ρεύματος για ακριβή ανίχνευση καλωδίων. Αυτό το σύστημα συμμορφώνεται με το Μέρος 15 των Κανόνων FCC των ΗΠΑ και την Ευρωπαϊκή Οδηγία 1999/5/EC.

• Δυνατότητα αναζήτησης διαδρομής καλωδίων τόσο για ενεργά όσο και για μη ενεργά καλώδια ρεύματος
• Ένδειξη κατεύθυνσης ρεύματος και φάσης για βελτιωμένη ακρίβεια εύρεσης διαδρομής
• Λειτουργία ανίχνευσης βάθους θαμμένων καλωδίων
• Πομπός με πολλαπλές επιλογές συχνότητας (577Hz έως 133kHz)
• Λειτουργία ωμόμετρου για τη δοκιμή εξωτερικών τιμών συνεχούς αντίστασης
• Ψηφιακή εμφάνιση της έντασης σήματος με γραφική αναπαράσταση
• Αριστερά/δεξιά βέλη για ακριβή εντοπισμό αγωγών
• Πυξίδα για ένδειξη κατεύθυνσης αγωγών
• Εμφάνιση σε πραγματικό χρόνο του βάθους και του ρεύματος του αγωγού

Ο πομπός χρησιμεύει ως πηγή σήματος για αυτό το σύστημα, διαθέτοντας πλήρη λειτουργικότητα, υψηλή νοημοσύνη και απλή λειτουργία.

• Πλήκτρο λειτουργίας: Διακόπτης αυτο-ασφάλισης για έλεγχο ισχύος
• Θύρα εξόδου: Υποδοχή αεροπορίας πολλαπλών πυρήνων για διαφορετικούς τρόπους εξόδου σήματος
• Οθόνη LCD: Εμφανίζει συχνότητα, επίπεδο ισχύος, λειτουργία, ρεύμα, σύνθετη αντίσταση και κατάσταση μπαταρίας
• Πλήκτρο συχνότητας: Αλλάζει τη συχνότητα σήματος εξόδου (αρχικά 577Hz)
• Ρύθμιση ισχύος: Επιλέγει μεταξύ χαμηλής, μεσαίας, υψηλής και πλήρους ισχύος εξόδου
• Πλήκτρο μενού: Έχει πρόσβαση στις ρυθμίσεις συχνότητας, τη μέτρηση αντίστασης και τη λειτουργία πολλαπλών συχνοτήτων
• Θύρα φόρτισης: Φ2.1 βάση φόρτισης για φόρτιση μπαταρίας

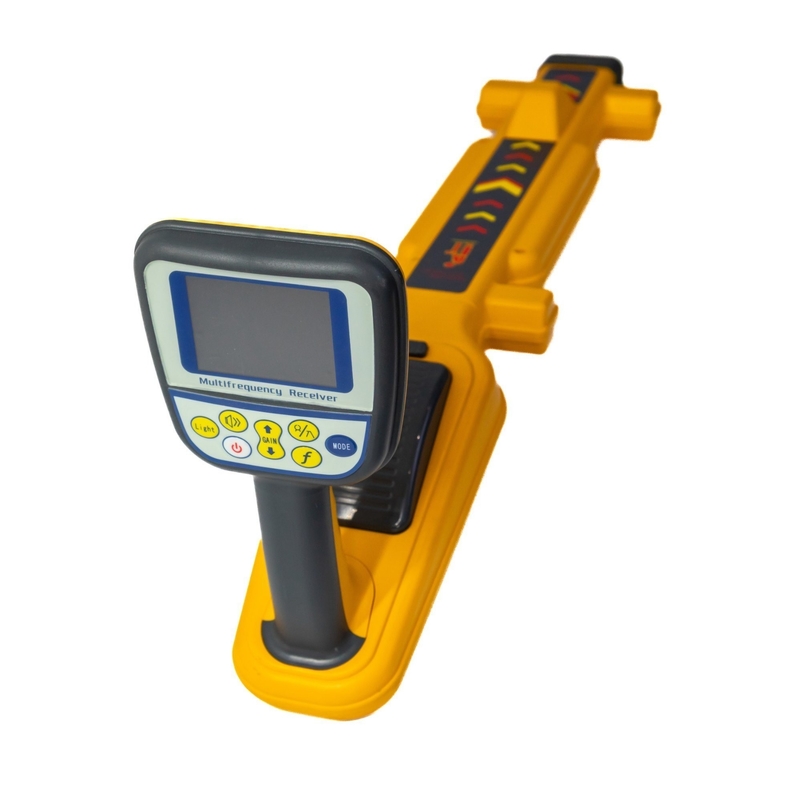

Ο δέκτης ενσωματώνει ένα κύκλωμα συστήματος ικανό να λαμβάνει συγκεκριμένα μαγνητικά πεδία και να τα μετατρέπει σε ηλεκτρικά σήματα για εμφάνιση. Διαθέτει πολλαπλές λειτουργίες εργασίας για διαφορετικά σενάρια ανίχνευσης.

• Εμφάνιση συχνότητας: Τρέχουσα συχνότητα λήψης (αρχικά 577Hz)
• Ένταση σήματος: Εμφανίζεται μέσω του μήκους πλέγματος και της τριψήφιας οθόνης
• Έγχρωμη πυξίδα: Υποδεικνύει την κατεύθυνση του αγωγού
• Βάθος & Ρεύμα: Μετρήσεις σε πραγματικό χρόνο του υπόγειου αγωγού
• Έλεγχος κέρδους: Δυναμικό εύρος 000-140db (αυτόματη ρύθμιση από προεπιλογή)
• Λειτουργίες λειτουργίας: Στενή κορυφή, ευρεία κορυφή, κοιλότητα, ευρεία κορυφή βέλους, κορυφή + κοιλότητα
• Ένδειξη μπαταρίας: Εμφανίζει το τρέχον επίπεδο ισχύος
• Έλεγχος έντασης: Ρυθμιζόμενη ένταση βομβητή

• Ακριβής τοποθέτηση καλωδίων χρησιμοποιώντας μεθόδους κορυφής ή κοιλότητας
• Ακριβής μέτρηση βάθους σε άμεση λειτουργία σύνδεσης
• Φωνητικές προτροπές για μειωμένη κόπωση του χειριστή κατά τη διάρκεια εκτεταμένης χρήσης
• Η ένταση του σήματος υποδεικνύεται από την ένταση του ήχου (δυνατό/γρήγορο = ισχυρό σήμα)
• Ένδειξη κατεύθυνσης ρεύματος και φάσης κατά τη χρήση συχνότητας SS
