Περιγραφή προϊόντος

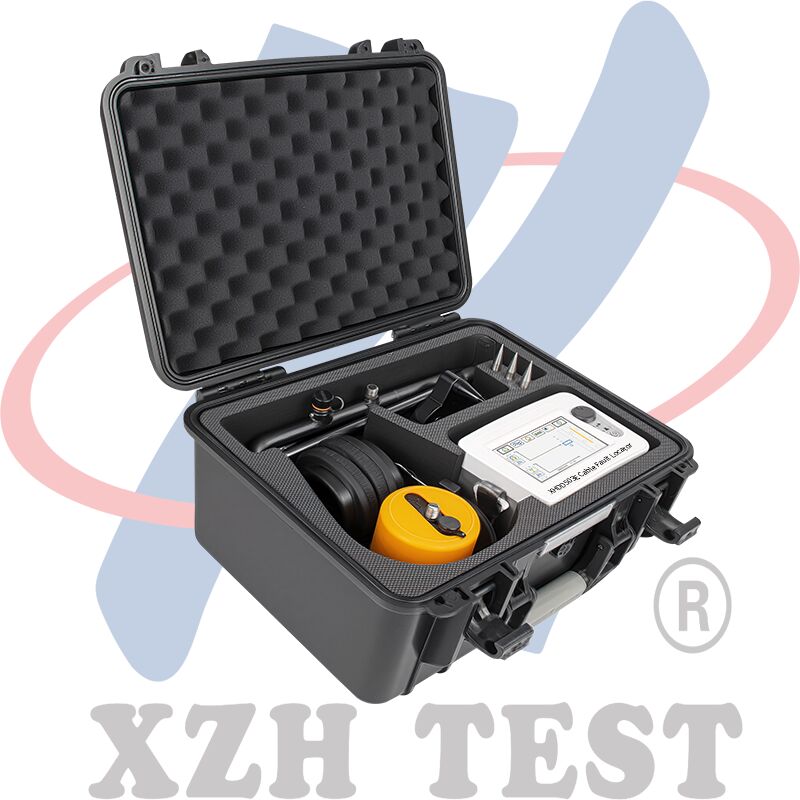

Ο εντοπιστής σφαλμάτων καλωδίου χρησιμοποιεί αρχές λήψης κραδασμών και ηλεκτρομαγνητικής επαγωγής για να προσδιορίσει συγκεκριμένες θέσεις σφαλμάτων καλωδίου. Μια γεννήτρια παλμών υψηλής τάσης προκαλεί εκκένωση flashover στο σημείο σφάλματος, δημιουργώντας φυσικά φαινόμενα που ανιχνεύονται από τον ειδικό αισθητήρα του οργάνου, ενισχύονται, επεξεργάζονται και εμφανίζονται για τον ακριβή εντοπισμό σφαλμάτων μέσω οπτικής και ακουστικής ανάδρασης.
Βασικά Χαρακτηριστικά
- Η οθόνη LCD 5 ιντσών με υψηλή φωτεινότητα αφής εξασφαλίζει ορατότητα κάτω από το φως του ήλιου
- 4 λειτουργίες δοκιμής: τυπική, βελτιωμένη, μείωση θορύβου και προσαρμοσμένη
- 4 λειτουργίες τοποθέτησης: ακουστικό-μαγνητικός συγχρονισμός, καθαρή ακουστική, καθαρή μαγνητική και βηματική τάση
- Τεχνολογία μείωσης θορύβου παρασκηνίου με πολλαπλές επιλογές φιλτραρίσματος
- Εξοπλισμένο με λειτουργίες BNR και σίγασης
- Δυνατότητα ένδειξης απόκλισης διαδρομής
Αρχή Εργασίας
Μέθοδος Ακουστομαγνητικού Συγχρονισμού
Αυτή η μέθοδος υψηλής ακρίβειας συνδυάζει την παραδοσιακή ακουστική μέτρηση με την ανίχνευση ηλεκτρομαγνητικού σήματος. Όταν συμβαίνει εκφόρτιση υψηλής τάσης στο σημείο σφάλματος, το όργανο ανιχνεύει τόσο ηχητικά όσο και ηλεκτρομαγνητικά σήματα, χρησιμοποιώντας τη διαφορά ώρας τους για να εντοπίσει τη θέση του σφάλματος όπου η χρονική διαφορά είναι μικρότερη.
Μέθοδος καθαρού ήχου
Χρησιμοποιείται κυρίως για σφάλματα υψηλής αντίστασης και flashover, αυτή η μέθοδος μετατρέπει τα ακουστικά σήματα από το σημείο εκφόρτισης σε ηλεκτρικά σήματα που ενισχύονται, φιλτράρονται και εμφανίζονται. Το σημείο της μέγιστης έντασης ήχου υποδεικνύει τη θέση του σφάλματος.
Μέθοδος A-frame
Για τα θαμμένα σφάλματα γείωσης καλωδίων, αυτή η μέθοδος χρησιμοποιεί μετρήσεις δυναμικής διαφοράς. Μετακινώντας δύο σημεία δοκιμής (Α και Β) κατά μήκος της διαδρομής του καλωδίου, εντοπίζεται το σημείο σφάλματος όπου η διαφορά δυναμικού μηδενίζεται ή αντιστρέφει την πολικότητα.
Σημείωση: Το πλαίσιο A διαθέτει χρωματικά κωδικοποιημένα βέλη (κόκκινο μπροστά, πράσινο πίσω) που υποδεικνύουν την κατεύθυνση του καλωδίου. Η εγγύτητα σφάλματος υποδεικνύεται από αλλαγές ραβδόγραμμα στην οθόνη.
