XHDD503E Εντοπιστής Βλαβών Καλωδίων με Ακουστικό-Μαγνητικό Συγχρονισμό για Υπόγεια Καλώδια

Γρήγορη και ακριβής τοποθέτηση σημείων βλάβης για διάφορους τύπους καλωδίων με προηγμένες τεχνολογίες ανίχνευσης.

Ο εντοπιστής σφαλμάτων καλωδίων χρησιμοποιεί τις αρχές συλλογής δονήσεων και της ηλεκτρομαγνητικής επαγωγής για την ακριβή τοποθέτηση σφαλμάτων καλωδίων.,με αποτέλεσμα κύματα δονήσεων, ηχητικά κύματα και ηλεκτρομαγνητικά κύματα που ανιχνεύονται από τον ειδικό ανιχνευτή του οργάνου.

Αυτό το όργανο είναι κατάλληλο για τον εντοπισμό διαφόρων σφαλμάτων σε καλώδια ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικά καλώδια, καλώδια φωτισμού δρόμου, και θαμμένα καλώδια, συμπεριλαμβανομένων χαμηλής αντίστασης, βραχυκύκλωμα, ανοιχτό κύκλωμα,διαρροή υψηλής αντίστασης, και υψηλής αντίστασης φλας πάνω από σφάλματα.

• 5 ιντσών LCD υψηλής φωτεινότητας για ορατότητα από το φως του ήλιου
• 4 τρόποι δοκιμής: πρότυπος, ενισχυμένος, μείωση θορύβου και προσαρμοσμένος
• 4 λειτουργίες τοποθέτησης: ηχητικό-μαγνητικός συγχρονισμός, καθαρή ακουστική, καθαρή μαγνητική και τάση βήματος
• Τεχνολογία μείωσης του θορύβου φόντου με πολλαπλές επιλογές φιλτραρίσματος
• Λειτουργίες BNR και σιωπηλής ακρόασης για βελτίωση της σαφήνειας του σήματος
• Ενδεικτική απόκλιση πορείας για ακριβή παρακολούθηση
• Πολυεπίπεδη αισθητήρες φυσικής απομόνωσης σήματος με ανθεκτικότητα σε νερό IP65
• Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας με γρήγορη φόρτιση
• Σύνθετο και ελαφρύ σχεδιασμό με απλή διεπαφή λειτουργίας

1. Η μέθοδος ακουστομαγνητικού συγχρονισμού:Συνδυάζει την παραδοσιακή ακουστική μέτρηση με την ανίχνευση ηλεκτρομαγνητικού σήματος για την ακριβή τοποθεσία σφάλματος μετρώντας τις χρονικές διαφορές μεταξύ των σημάτων.

2Η μέθοδος καθαρού ήχου:Χρησιμοποιεί αισθητήρες ακουστικών δονήσεων για να μετατρέπει ηχητικά σήματα σε ηλεκτρικά σήματα για τον εντοπισμό σημείων βλάβης μέσω ακουστικά ή οθόνης.

3- Καθαρή μαγνητική μέθοδος:Καθορίζει το μονοπάτι του καλωδίου και την τοποθεσία σφάλματος μέσω των χαρακτηριστικών του σήματος παλμού που ανιχνεύονται από τις περιέλιγγες επαγωγής.

4. Μέθοδος A-φρέμ:Χρησιμοποιεί μετρήσεις δυνητικών διαφορών για την εντοπισμό σφαλμάτων εδάφους σε θαμμένα καλώδια μέσω ανάλυσης ηλεκτρικού πεδίου.

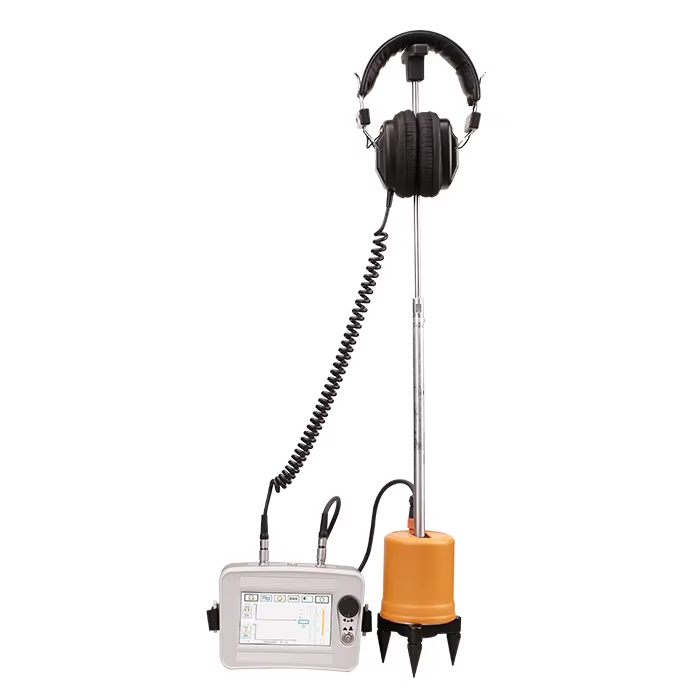

• Κεντρική μονάδα εντοπισμού σφαλμάτων καλωδίων
• Έλεγχος με τρία νύχια και ράβδο σύνδεσης
• Ακουστικά για ανάδραση σήματος
• Διάταξη σήματος 7 πυρήνων για σύνδεση μέσου με ανιχνευτή
• Φορτιστή για την επαναφόρτιση μπαταρίας
• Α-πλαίσιο για δοκιμή τάσης σταδίου
• Καλώδιο σύνδεσης A-frame
• Συσκευή γείωσης
