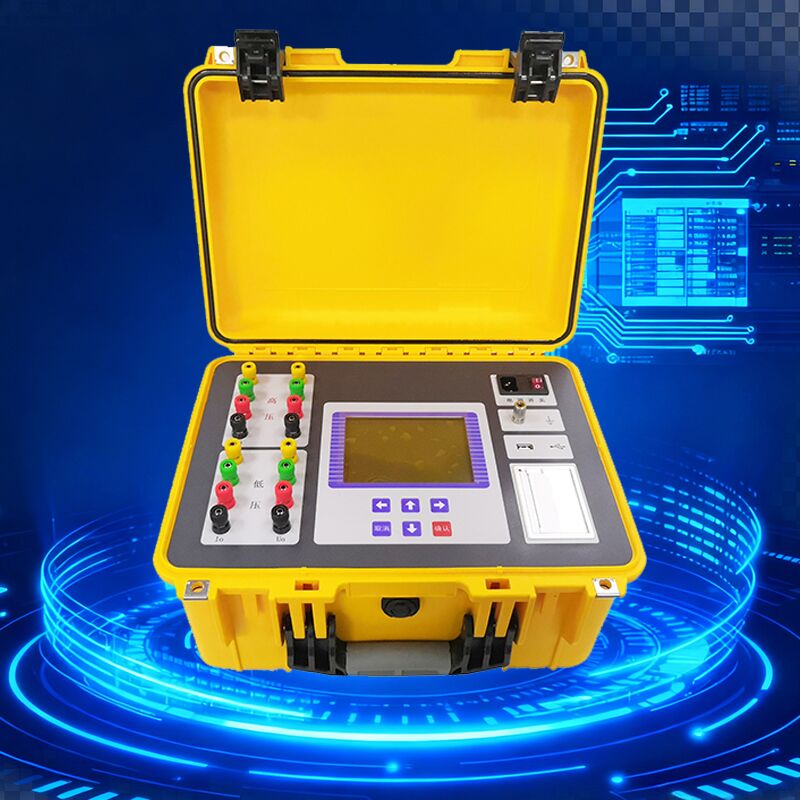

XHZ1320AX
Σύνοψη
Στα συστήματα ηλεκτρικής ενέργειας, οι μετασχηματιστές αποτελούν βασικό εξοπλισμό, επομένως η μακροχρόνια και αξιόπιστη λειτουργία τους συνδέεται άμεσα με τη σταθερότητα και την αξιοπιστία ολόκληρου του συστήματος.
Η αντίσταση συνεχούς ρεύματος ενός μετασχηματιστή είναι υποχρεωτικό αντικείμενο δοκιμής για ημιτελή προϊόντα, εργοστασιακές επιθεωρήσεις τελικού προϊόντος, δοκιμές εγκατάστασης, δοκιμές παράδοσης,και προληπτικές δοκιμές που διεξάγονται από τα τμήματα ενέργειας κατά την κατασκευή μετασχηματιστώνΜπορεί να εντοπίσει αποτελεσματικά ελαττώματα κατασκευής, όπως ακατάλληλη επιλογή υλικού περιτύλιξης, ελαττώματα συγκόλλησης, χαλαρές συνδέσεις, ελλείψει νημάτων και σπασμούς σύρματος,καθώς και τους πιθανούς κινδύνους που προκύπτουν μετά τη λειτουργίαΓια να ανταποκριθεί στην ζήτηση για ταχεία μέτρηση της αντίστασης του μετασχηματιστή συνεχούς ρεύματος, η εταιρεία μας έχει αναπτύξει έναν δοκιμαστή αντίστασης του μετασχηματιστή συνεχούς ρεύματος αξιοποιώντας τα τεχνικά της πλεονεκτήματα.Αυτό το όργανο είναι μια νέα γενιά ταχείων δοκιμαστών ενσωματώνοντας μαγνητοποιητική μέθοδο δοκιμής, δοκιμή τριών φάσεων (Yn, Y, △) και λειτουργίες απομαγνητισμού, καθιστώντας την ιδανική συσκευή για τη μέτρηση της αντίστασης συνεχούς ρεύματος των μεγάλων μετασχηματιστών ισχύος.Είναι εξοπλισμένη με μια μεγάλη οθόνη υψηλής ανάλυσης LCD σε αληθινά χρώματαΗ λειτουργία του είναι απλή και διαισθητική.όλες οι δοκιμές αντίστασης συνεχούς ρεύματος μπορούν να ολοκληρωθούν με μία μόνο καλωδίωση, εξασφαλίζοντας ταχεία ταχύτητα δοκιμής, υψηλή ακρίβεια και ευρύ εύρος μετρήσεων.
1- Τερματικό μπλοκ υψηλής τάσης.
Συνδέεται με το πλευρικό θάμνο υψηλής τάσης του μετασχηματιστή.
2- Τερματικό μπλοκ χαμηλής τάσης.
Συνδέεται με το πλευρικό καπάκι χαμηλής τάσης του μετασχηματιστή.
3- Συγκινητική οθόνη αφής.
Μέγεθος οθόνης: 7,0 ίντσες, ανάλυση: 1024×600.
4. Ένα κουμπί περιστροφικό κουμπί:
Επιτρέπει τη λειτουργία όλων των λειτουργιών του οργάνου.
5- Τερματικό γείωσης.
Το όργανο πρέπει να είναι αξιόπιστα γειωμένο, τα σημεία γείωσης μπορεί να έχουν μπογιά ή σκουριά και πρέπει να καθαρίζονται προσεκτικά.
6Κλείστρο ρεύματος.
Ενεργοποιήστε τον διακόπτη τροφοδοσίας και περιμένετε περίπου 2 δευτερόλεπτα για να ενεργοποιηθεί.
7- Τυπογράφος.
Τα αποτελέσματα των τεστ αποτυπωμάτων.
8. Διασύνδεση USB flash drive.
Για τη σύνδεση εξωτερικού flash drive USB για την αποθήκευση δεδομένων δοκιμής, χρησιμοποιήστε flash drive USB με μορφοποίηση FAT ή FAT32; μην αφαιρείτε το flash drive USB κατά τη διάρκεια της αποθήκευσης.
Προφυλάξεις:
Κατά τη δοκιμή του μετατροπέα βρύσης χωρίς φορτίο, δεν επιτρέπεται η εναλλαγή του μετατροπέα βρύσης χωρίς φορτίο κατά τη διάρκεια της δοκιμής ή πριν από την πλήρη εκφόρτωση.
Κατά τη διάρκεια της δοκιμής ή της εκφόρτωσης, δεν επιτρέπεται η αποσύνδεση των καλωδίων δοκιμής ή η απενεργοποίηση του διακόπτη ισχύος.
Κατά τη διάρκεια της δοκιμής του μετασχηματιστή, οι μη μετρούμενες περιέλιξεις του μετασχηματιστή πρέπει να είναι σε ανοιχτό κύκλωμα.
