XHBX1501
Επισκόπηση Προϊόντος
Μόλις ο σχεδιασμός και η κατασκευή ενός μετασχηματιστή οριστικοποιηθούν, τα πηνία και η εσωτερική του δομή είναι σταθερά. Για έναν μετασχηματιστή πολλαπλών περιελίξεων, τα πηνία με την ίδια κλάση τάσης και μέθοδο περιέλιξης θα έχουν καθορισμένες παραμέτρους (Ci, Li), οδηγώντας σε σταθερές χαρακτηριστικές αποκρίσεις πεδίου συχνότητας. Αυτό σημαίνει ότι τα φάσματα συχνότητας των τριφασικών πηνίων είναι συγκρίσιμα.
Βραχυκυκλώματα μεταξύ στροφών ή φάσεων κατά τη διάρκεια των δοκιμών, κρούσεις κατά τη μεταφορά (που προκαλούν μετατόπιση πηνίων) ή παραμόρφωση πηνίων από ηλεκτρομαγνητικές δυνάμεις κατά τη λειτουργία βραχυκυκλώματος/βλάβης θα αλλοιώσουν τις κατανεμημένες παραμέτρους των περιελίξεων του μετασχηματιστή. Αυτό τροποποιεί περαιτέρω τα αρχικά χαρακτηριστικά πεδίου συχνότητας, όπως αλλαγές πλάτους στις αποκρίσεις συχνότητας και μετατοπίσεις συχνοτήτων συντονισμού. Ο Ελεγκτής Περιέλιξης Μετασχηματιστή, που αναπτύχθηκε με βάση μεθόδους ανάλυσης απόκρισης, είναι μια καινοτόμος μη καταστροφική συσκευή δοκιμών για εσωτερικές βλάβες μετασχηματιστών. Είναι κατάλληλος για την ανίχνευση εσωτερικών δομικών βλαβών σε μετασχηματιστές ισχύος ονομαστικής τάσης από 63kV έως 500kV.
Αυτός ο ελεγκτής ποσοτικοποιεί τις αλλαγές απόκρισης των παραμέτρων περιέλιξης μετασχηματιστή σε διαφορετικά πεδία συχνότητας. Καθορίζει τον βαθμό εσωτερικής παραμόρφωσης περιέλιξης αναλύοντας το μέγεθος των αλλαγών παραμέτρων, το πλάτος/περιοχή των μετατοπίσεων απόκρισης συχνότητας και την τάση αυτών των μεταβολών. Αυτό επιτρέπει στους χρήστες να κρίνουν εάν ο μετασχηματιστής έχει υποστεί σοβαρές ζημιές και απαιτεί επισκευή με βάση τα αποτελέσματα των μετρήσεων.
Για τους λειτουργικούς μετασχηματιστές, η σοβαρότητα της βλάβης μπορεί να αξιολογηθεί συγκρίνοντας τα χαρακτηριστικά φάσματα των ελαττωματικών πηνίων—ακόμη και χωρίς ιστορικά δεδομένα χαρακτηριστικών πεδίου συχνότητας. Φυσικά, η ύπαρξη αρχικών δεδομένων χαρακτηριστικών περιέλιξης παρέχει πιο ακριβή και αξιόπιστη υποστήριξη για την αξιολόγηση της λειτουργίας του μετασχηματιστή, την ανάλυση μετά τη βλάβη και τη συντήρηση.

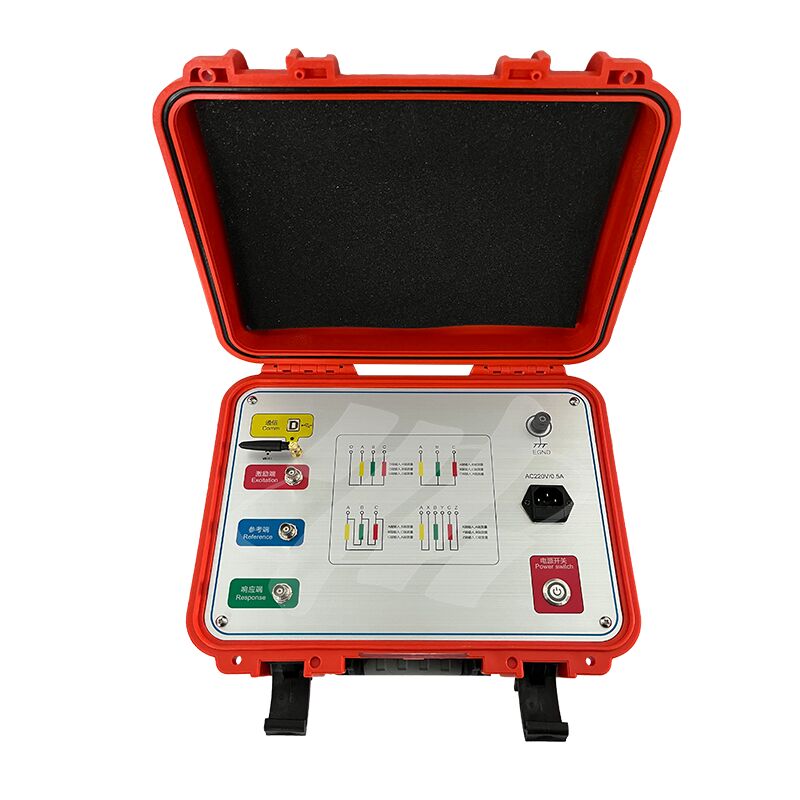

Ο Ελεγκτής Περιέλιξης Μετασχηματιστή διαθέτει ένα σύστημα μέτρησης υψηλής ακρίβειας που αποτελείται από φορητό υπολογιστή και ένα μικροϋπολογιστή ενός τσιπ. Έχει συμπαγή δομή, απλή λειτουργία και ολοκληρωμένες λειτουργίες δοκιμής/ανάλυσης. Οι χρήστες μπορούν να το χειριστούν ανεξάρτητα αφού ανατρέξουν στο εγχειρίδιο χρήσης ή ολοκληρώσουν βραχυπρόθεσμη εκπαίδευση.
Τεχνικές Παράμετροι
| Μέθοδος Σάρωσης |
Κατανομή Γραμμικής Σάρωσης |
| Εύρος μέτρησης συχνότητας σάρωσης |
(0,5kHz)-(1MHz), 2000 σημεία σάρωσης |
| Εύρος μέτρησης πλάτους |
(-120dB) έως (+20dB) |
| Ακρίβεια μέτρησης πλάτους |
0,1dB |
| Ακρίβεια συχνότητας σάρωσης |
0,005% |
| Σύνθετη αντίσταση εισόδου σήματος |
1MΩ; |
Περιοχές Εφαρμογής:
* Συστήματα ισχύος: παραγωγή, μεταφορά, μετασχηματισμός και διανομή;
* Εργοστάσια και ορυχεία: μεγάλης κλίμακας μεταποιητικές μονάδες και διάφορες εταιρείες εξόρυξης;
* Μεταλλουργία και πετροχημικά: τήξη, χημική βιομηχανία, επεξεργασία νερού κ.λπ.;
* Μεταφορές: λιμάνια/σιδηρόδρομοι/αυτοκινητόδρομοι/αεροδρόμια και δημοτικός φωτισμός δρόμων κ.λπ.;
* Επιχειρήσεις και ιδρύματα: τμήματα logistics μεγάλων επιχειρήσεων και ιδρυμάτων;
* Κατασκευαστική βιομηχανία: μεγάλες κατασκευαστικές εταιρείες και εταιρείες διαχείρισης ακινήτων;
* Εγκατάσταση και δοκιμή εξοπλισμού ισχύος: εταιρείες εγκατάστασης και θέσης σε λειτουργία εξοπλισμού ισχύος διαφόρων επιπέδων;
