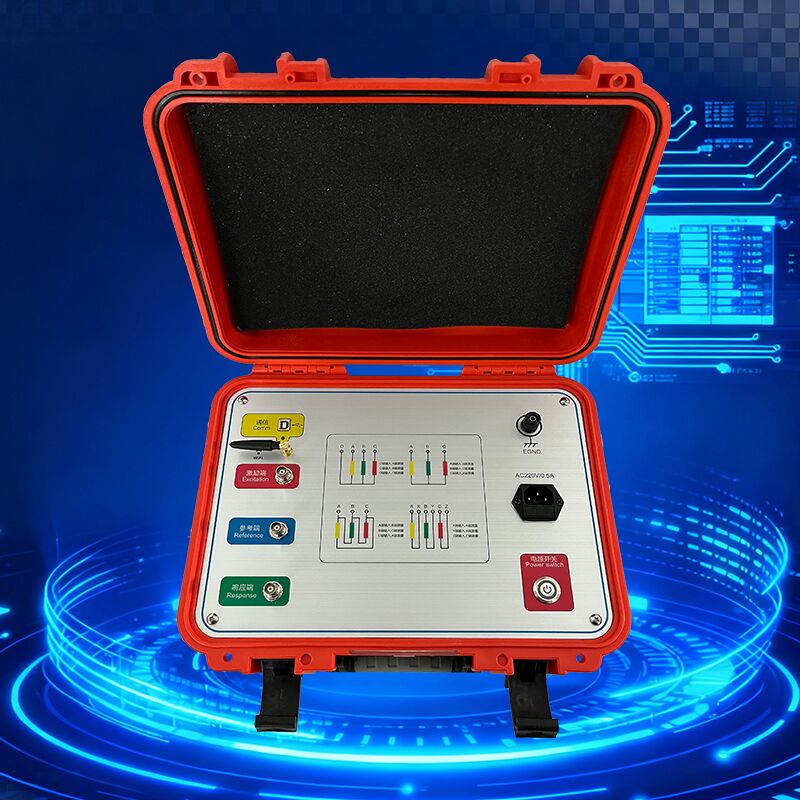

XHBX1501
Επισκόπηση του προϊόντος
Όταν ένας μετασχηματιστής σχεδιάζεται και κατασκευάζεται, οι ρόλοι του και η εσωτερική διάταξη του καθορίζονται σε πέτρα.οι σπείρες που ταιριάζουν στην τάση τάσης και τη μέθοδο περιστροφής θα έχουν καθορίσει τις παραμέτρους Ci και Li, έτσι ώστε οι απαντήσεις του τομέα συχνότητας τους να είναι σταθερές, και τα τριστάσιμα πρότυπα συχνότητας περιτυλίγματος μπορούν να συγκριθούν άμεσα.
Προβλήματα όπως βραχυκυκλώματα (κατά τη διάρκεια δοκιμών), ζημιές μεταφοράς (κίνηση τροχιάς) ή στρέβλωση τροχιάς από ηλεκτρομαγνητική πίεση (κατά τη διάρκεια σφαλμάτων) θα αλλάξει τις διανεμημένες παραμέτρους της περιστροφής.Αυτό χαλάει τα αρχικά χαρακτηριστικά συχνότητας του μετασχηματιστή.Σκεφτείτε αλλαγές στο πλάτος της απόκρισης ή τις συχνότητες συντονισμού.Ο δοκιμαστής περιστροφής μετασχηματιστή μας χρησιμοποιεί ανάλυση απόκρισης για να εντοπίσει αυτά τα προβλήματα χωρίς καταστροφή. Είναι ιδανικό για τον έλεγχο εσωτερικών σφαλμάτων σε μετασχηματιστές ισχύος 63kV έως 500kV..
Ο δοκιμαστής μετράει πώς οι παράμετροι περιστροφής ανταποκρίνονται σε διαφορετικές συχνότητες, μετά μεταφράζει αυτά τα δεδομένα σε γνώσεις για τη σοβαρότητα της παραμόρφωσης: κοιτάζει πόσο μεγάλες είναι οι αλλαγές,όπου/όταν μετατοπίζονται οι απαντήσεις συχνότηταςΜε αυτές τις πληροφορίες, μπορείτε να καταλάβετε αν ένας μετασχηματιστής έχει σοβαρή βλάβη και χρειάζεται πλήρη επισκευή.
Ακόμη και αν δεν έχετε παλιά δεδομένα συχνότητας για έναν λειτουργικό μετασχηματιστή, μπορείτε ακόμα να αξιολογήσετε λάθη συγκρίνοντας ελαττωματικά φάσματα σπείρας.κάνει πολύ ευκολότερο να παρακολουθεί την απόδοση, να αναλύουν ατυχήματα και να σχεδιάζουν συντήρηση.
Ο δοκιμαστής αυτός συνδυάζει ένα φορητό υπολογιστή με έναν μικροεπιστημονικό υπολογιστή με ένα μόνο τσιπ για εξαιρετικά ακριβείς μετρήσεις.και έχει όλα τα εργαλεία δοκιμής/ανάλυσης που χρειάζεστε.
Τεχνικές παραμέτρους
| Επαναληψιμότητα δοκιμής σε φάση |
990,9% |
| Άμβλεια εξόδου σήματος |
±20V |
| Αντίσταση εξόδου σήματος |
50Ω |
| Αντίσταση εισόδου σήματος |
1MΩ |
| Ακριβότητα συχνότητας σάρωσης |
00,005% |
Χαρακτηριστικά επιδόσεων
- Δοκιμαστική A/D υψηλής ταχύτητας διπλού καναλιού 16 bit (οι καμπύλες μορφής κύματος δείχνουν σαφείς αλλαγές κατά τη διάρκεια των δοκιμών επί τόπου, όταν αλλάζεται ο διακόπτης πτήσης).
- Το σήμα έχει ένα μέγιστο πλάτος που δεν υπερβαίνει τα 10 V.
- Ο υπολογιστής αναλύει αυτόματα τα αποτελέσματα των δοκιμών και παράγει ηλεκτρονικά έγγραφα (Word).
- Το όργανο διαθέτει διπλό σύστημα μέτρησης με δυνατότητες τόσο γραμμικής μέτρησης συχνότητας σαρώματος όσο και μετρήσεων συχνότητας διαχωρισμένης σαρώσεως,συμβατό με τις δύο τρέχουσες τεχνικές προσεγγίσεις που χρησιμοποιούνται στην Κίνα.
- Τα χαρακτηριστικά πλάτους-συχνότητας πληρούν τις εθνικές τεχνικές προδιαγραφές για τους δοκιμαστές χαρακτηριστικών πλάτους-συχνότητας.Ο οριζόντιος άξονας (συχνότητα) έχει τόσο γραμμικές όσο και λογαριθμικές κλίμακες, έτσι ώστε η τυπωμένη καμπύλη μπορεί να είναι είτε γραμμική είτε λογαριθμική καμπύλη κλίμακας, την οποία ο χρήστης μπορεί να επιλέξει ανάλογα με τις ανάγκες του.
