XHBX1502
Μετά την ολοκλήρωση του σχεδιασμού και της κατασκευής ενός μετασχηματιστή, οι ρόλοι και η εσωτερική δομή του καθορίζονται μόνιμα.εάν έχουν την ίδια τάση τάσης και μέθοδο περιτύλιξης, καθορίζονται οι αντίστοιχες παραμέτροι (Ci, Li) κάθε κυλίνδρου.και τα φάσματα συχνοτήτων των αντίστοιχων τριφασικών περιτυλίξεων παρουσιάζουν ένα ορισμένο βαθμό συγκρισιμότητας.

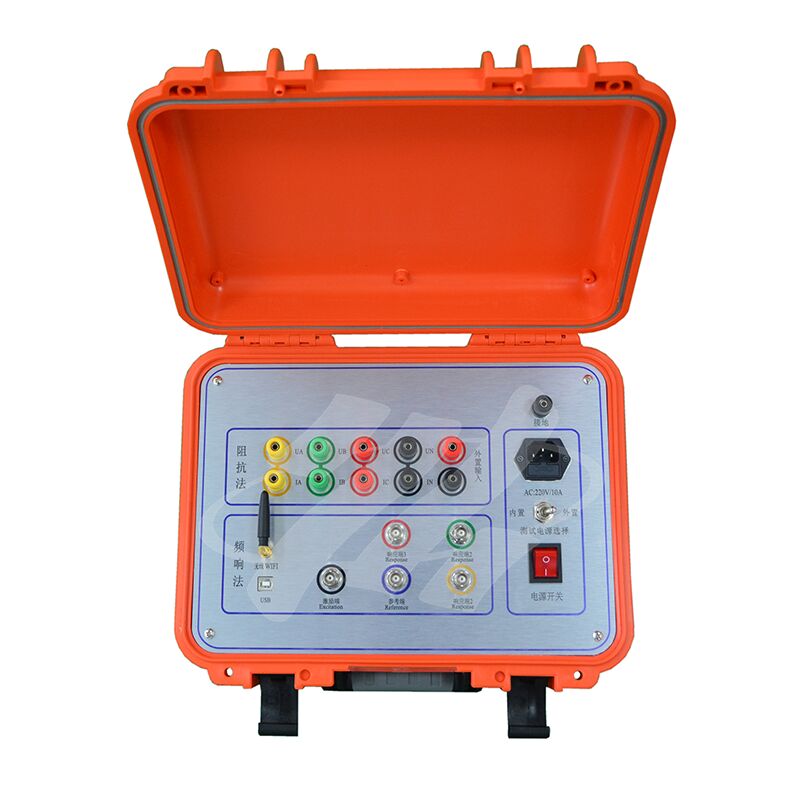

Σύντομα κυκλώματα διαστροφής ή φάσης σε φάση κατά τη διάρκεια δοκιμών μετασχηματιστή, συγκρούσεις κατά τη μεταφορά (που προκαλούν σχετική μετατόπιση των τροχών),και σπείρα παραμόρφωση που προκαλείται από ηλεκτρομαγνητικές δυνάμεις κατά τη διάρκεια βραχυκυκλώματος ή συνθήκες σφάλματος σε λειτουργία θα αλλάξει όλα τα κατανεμημένα παράμετρα των περιστρεφόμενων μετασχηματιστήΑυτό με τη σειρά του επηρεάζει και τροποποιεί τα αρχικά χαρακτηριστικά του τομέα συχνότητας του μετασχηματιστή, ειδικότερα, τις αλλαγές πλάτους στην ανταπόκριση συχνότητας και τις μετατοπίσεις στα σημεία συχνότητας συντονισμού.Ο δοκιμαστής περιστροφής του μετασχηματιστήΗ συσκευή, η οποία αναπτύχθηκε με βάση τις μεθόδους ανάλυσης της απόκρισης, είναι μια καινοτόμος μη καταστροφική συσκευή δοκιμών για την ανίχνευση εσωτερικών σφαλμάτων στους μετασχηματιστές.Είναι κατάλληλο για τη δοκιμή εσωτερικών διαρθρωτικών σφαλμάτων σε μετασχηματιστές ισχύος που κυμαίνονται από 63kV έως 500kV.
Ο δοκιμαστής περιστροφής μετασχηματιστή ποσοτικοποιεί τις αλλαγές απόκρισης των εσωτερικών παραμέτρων περιστροφής μετασχηματιστή σε διαφορετικούς τομείς συχνότητας.Καθορίζει το βαθμό αλλαγής των εσωτερικών περιτυλίξεων του μετασχηματιστή με την ανάλυση του μεγέθους αυτών των διακυμάνσεων παραμέτρων, το εύρος και η περιοχή των μεταβολών της απόκρισης συχνότητας, καθώς και οι τάσεις αυτών των μεταβολών.στη συνέχεια, επιτρέπει την εκτίμηση εάν ο μετασχηματιστής έχει υποστεί σοβαρή βλάβη και εάν απαιτείται σημαντική συντήρηση.
| Πεδίο μέτρησης συχνότητας σαρώσεως |
(10Hz) -(10MHz), 40000 σημεία σαρώσεως, ανάλυση 0,25kHz, 0,5kHz και 1kHz |
| Πεδίο μέτρησης συχνότητας σαρώσεως |
(0,5kHz) - ((1MHz), 2000 σημεία σαρώσεως |
| Σχετική υγρασία |
< 90%, μη συμπυκνωτικό |
| Θερμοκρασία λειτουργίας |
-10°C έως +40°C |
| Θέρμανση αποθήκευσης |
-20°C έως +70°C |
| Επαναληψιμότητα δοκιμής σε φάση |
990,9% |
Χαρακτηριστικά της μεθόδου απόκρισης συχνότητας:
1Ο δοκιμαστής παραμόρφωσης περιστροφής μετασχηματιστή αποτελείται από μονάδα μέτρησης και λογισμικό ανάλυσης.Η μονάδα μέτρησης ελέγχεται από μικροεπιλογιστή υψηλής ταχύτητας με ένα μόνο τσιπ και αποτελείται από στοιχεία παραγωγής και μέτρησης σήματος.Η μονάδα μέτρησης συνδέεται με υπολογιστή tablet ή φορητό υπολογιστή μέσω διεπαφής USB.
2Κατά τη διάρκεια της δοκιμής, πρέπει να αποσυνδέονται μόνο οι ράβδοι σύνδεσης του μετασχηματιστή· όλες οι δοκιμές μπορούν να ολοκληρωθούν χωρίς να σηκώνεται το κάλυμμα του μετασχηματιστή ή να αποσυναρμολογείται ο μετασχηματιστής.
3Το όργανο διαθέτει πολλαπλά συστήματα μέτρησης γραμμικής συχνότητας με εύρος γραμμικής συχνότητας έως [τιμή συχνότητας].
