XHBX1502
Όταν ο σχεδιασμός και η κατασκευή ενός μετασχηματιστή ολοκληρωθούν, οι τροχούς και η εσωτερική ρύθμιση του ρυθμίζονται για πάντα.Οι κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρικοί κυλινδρ, και τα πρότυπα συχνότητας των τρι-φασικών κυλινδρικών μπορούν να συγκριθούν.

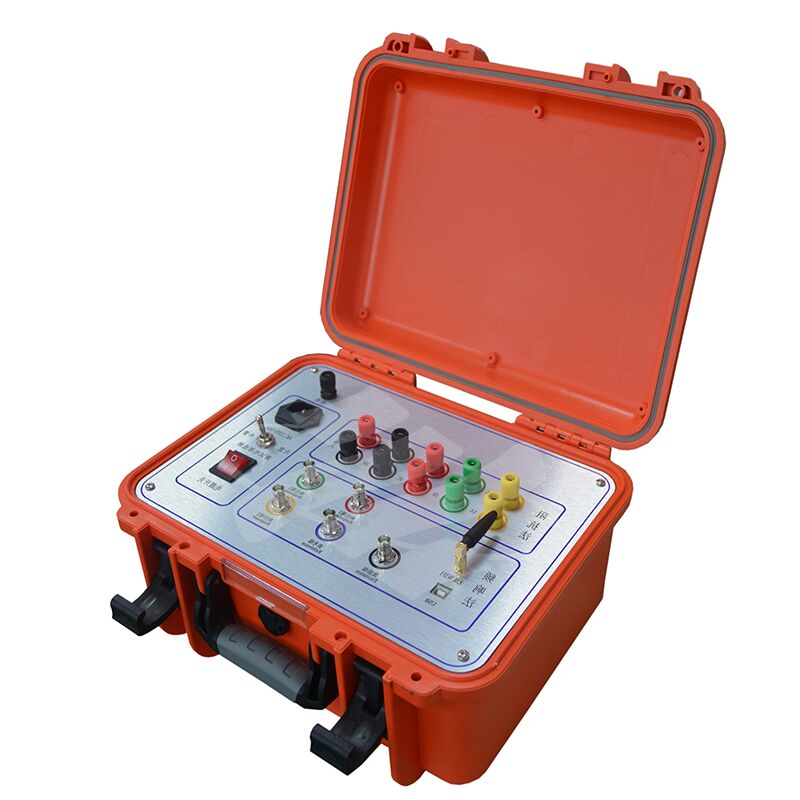

Πράγματα όπως βραχυκυκλώματα (μεταξύ στροφών ή φάσεων) κατά τη διάρκεια των δοκιμών, ογκώματα στη διαμετακόμιση που μετακινούν τα σπείρα γύρω,Η στροφή του κυλίνδρου από ηλεκτρομαγνητική έλξη κατά τη διάρκεια βραχυκυκλώματος/αποτυχίας θα αλλάξει τις διανεμημένες παραμέτρους των τυλιγμών του μετασχηματιστή.Αυτό ταλαιπωρεί τα αρχικά χαρακτηριστικά του μετασχηματιστή που βασίζονται στην συχνότητα: σκεφτείτε αλλαγές στο πόσο ισχυρή είναι η ανταπόκριση συχνότητας, ή μετατοπίσεις στις βασικές συχνότητες συντονισμού.Ο δοκιμαστής περιστροφής μετασχηματιστή, κατασκευασμένος με τεχνολογία ανάλυσης απόκρισης, είναι ένα νέο είδος μη καταστροφικού εργαλείου για τον έλεγχο εσωτερικών σφαλμάτων μετασχηματιστή., και λειτουργεί για 63kV έως 500kV μετασχηματιστές ισχύος.
Ο δοκιμαστής αυτός μετρά και ποσοτικοποιεί πώς αντιδρούν οι εσωτερικές παραμέτρους περιστροφής του μετασχηματιστή σε διαφορετικά εύρους συχνοτήτων.Υπολογίζει πόσο έχουν αλλάξει οι τυλιγμοί κοιτάζοντας πόσο μεγάλες είναι αυτές οι αλλαγές παραμέτρων.Από εκεί, μπορείτε να χρησιμοποιήσετε τα αποτελέσματα για να διαπιστώσετε αν ο μετασχηματιστής είναι σοβαρά κατεστραμμένος και χρειάζεται σημαντική επισκευή.
Τεχνικές παραμέτρους
| Πεδίο μέτρησης πλάτους |
(-120dB) έως (+20dB) |
| Ακριβότητα μέτρησης πλάτους |
00,1 dB |
| Ακριβότητα συχνότητας σάρωσης |
00,005% |
| Αντίσταση εισόδου σήματος |
1MΩ |
| Αντίσταση εξόδου σήματος |
50Ω |
| Άμβλεια εξόδου σήματος |
±20V |
Άλλες τεχνικές παραμέτρους
1Πεδίο μέτρησης πλάτους: (-120dB) έως (+20dB)
2Ακριβότητα μέτρησης πλάτους: 0,1 dB
3Ακρίβεια συχνότητας σάρωσης: 0,005%
4.Αντίσταση εισόδου σήματος: 1MΩ
5.Αντίσταση εξόδου σήματος: 50Ω
6Δυνατότητα έκδοσης σήματος: ±20V
7Επαναληψιμότητα δοκιμής σε φάση: 99,9%
8Διάμετρος μέτρησης (L x W x H): 340 x 240 x 210 (mm)
9Διάμετροι θήκης από κράμα αλουμινίου για όργανα (L x W x H): 370 x 280 x 260 (mm), Διάμετροι θήκης από κράμα αλουμινίου για καλώδια (L x W x H): 420 x 300 x 300 (mm)
10Συνολικό βάρος: 20 κιλά.
11Θερμοκρασία λειτουργίας: -10°C έως +40°C Θερμοκρασία αποθήκευσης: -20°C έως +70°C
Σχετική υγρασία: < 90%, μη συμπυκνωτική
