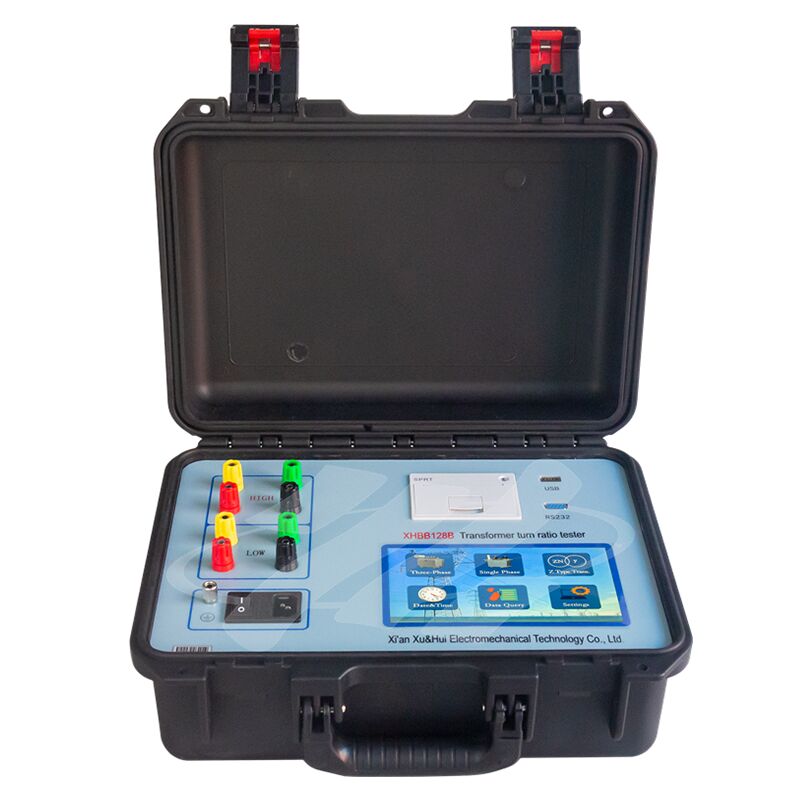

Ψηφιακός δοκιμαστής TTR με τριφασική έξοδο

XHBB128B

Στη διαδικασία κατασκευής ημικατεργασμένων και τελικών προϊόντων μετασχηματιστών ισχύος, πριν από την θέση σε λειτουργία νέων εγκατεστημένων μετασχηματιστών, και σύμφωνα με τους κανονισμούς προληπτικών δοκιμών που εκδίδονται από το Υπουργείο Ηλεκτρικής Ενέργειας, η δοκιμή της αναλογίας στροφών (ή της αναλογίας τάσης) των λειτουργικών μετασχηματιστών είναι υποχρεωτική. Αυτή η δοκιμή επαληθεύει την ακρίβεια των αναλογιών στροφών του μετασχηματιστή, τη λειτουργικότητα των διακοπτών αλλαγής βαθμίδας, την παρουσία βραχυκυκλωμάτων μεταξύ στροφών και τη σκοπιμότητα της παράλληλης λειτουργίας για τους μετασχηματιστές. Οι παραδοσιακές γέφυρες αναλογίας στροφών υποφέρουν από μη διαισθητικές ενδείξεις και απαιτούν μέτρηση φάσης προς φάση. Αντίθετα, ο Ελεγκτής Αναλογίας Στροφών αντιμετωπίζει αυτούς τους περιορισμούς με απλή, διαισθητική λειτουργία. Ενσωματώνει ένα τριφασικό τροφοδοτικό μετατροπέα ακριβείας, επιτρέποντας γρήγορη δοκιμή και υψηλή ακρίβεια μέτρησης.

Λειτουργικά χαρακτηριστικά

(1). Το όργανο υιοθετεί τριφασικό τροφοδοτικό μετατροπέα ακριβείας αντί για μονοφασικό τροφοδοτικό δικτύου ως τάση μέτρησης, το οποίο εξαλείφει την αρμονική επίδραση της τάσης του δικτύου κατά τη μέτρηση και καθιστά τη μέτρηση πιο ακριβή. Όταν το τροφοδοτικό είναι μια γεννήτρια, δεν έχει καμία επίδραση.

(2). Η τριφασική τάση εξόδου υιοθετείται για τη βελτίωση της ταχύτητας δοκιμής, τη μέτρηση της γωνίας μεταξύ φάσεων και την αυτόματη αναγνώριση της ομάδας καλωδίωσης του μετασχηματιστή 0-11.

(3). Είναι κατάλληλο για μεγάλη ποικιλία μετασχηματιστών, ειδικά για τη μέτρηση μετασχηματιστών τύπου Z, ανορθωτικών μετασχηματιστών, μετασχηματιστών γείωσης, μετασχηματιστών ηλεκτρικού κλιβάνου, μετασχηματιστών μετατόπισης φάσης, μετασχηματιστών εξισορρόπησης και άλλων μετασχηματιστών. Οι παράμετροι μέτρησης είναι οι πιο ολοκληρωμένες.

(4). Υιοθετείται το αυτοκατασκευασμένο τριφασικό τροφοδοτικό μετατροπέα ακριβείας, το οποίο διαθέτει προστασία αντίστροφης σύνδεσης υψηλής και χαμηλής τάσης, προστασία βραχυκυκλώματος στροφής προς στροφή του μετασχηματιστή, προστασία αστοχίας ανοίγματος και κλεισίματος του διακόπτη αλλαγής βαθμίδας και προστασία πλήρους βραχυκυκλώματος εξόδου για την αύξηση της σταθερότητας του οργάνου.

(5). Μετά την εισαγωγή των ονομαστικών παραμέτρων, μπορεί αυτόματα να μετρήσει την αναλογία του μετασχηματιστή, την τιμή σφάλματος και τη θέση αλλαγής βαθμίδας του διακόπτη αλλαγής βαθμίδας. Ειδικά για τον διακόπτη αλλαγής βαθμίδας με ασύμμετρη αλλαγή βαθμίδας, μπορεί επίσης να μετρήσει με ακρίβεια την ακριβή θέση του διακόπτη αλλαγής βαθμίδας του μετασχηματιστή. Μπορεί να μετρήσει τον διακόπτη αλλαγής βαθμίδας με 99 σημεία αλλαγής βαθμίδας το πολύ.

(6). Υιοθετεί οθόνη LCD αφής 7 ιντσών υψηλής ευκρίνειας με αρθρωτή οθόνη. Υπάρχουν κινεζικές προτροπές για κάθε βήμα λειτουργίας. Η λειτουργία του οργάνου μπορεί να ολοκληρωθεί μόνο κοιτάζοντας τις προτροπές της LCD χωρίς οδηγίες.

(7). Το όργανο διαθέτει τόσο εκτυπωμένη έξοδο, διασύνδεση δίσκου USB και διασύνδεση RS232, η οποία είναι βολική για γραφεία χωρίς χαρτί.

(8). Υιοθετείται το πολυλειτουργικό πλαστικό κουτί μηχανικής με αντοχή στο κρύο και τη θερμοκρασία, στεγανοποίηση και αδιάβροχο, αντοχή στην πτώση και τους κραδασμούς για τη διευκόλυνση της δοκιμής πεδίου.

Τριφασικός μετασχηματιστής y-d-11, συνδυασμός τάσης 110 ± 8 × 1.25% / 10.5 μετασχηματιστής. Πραγματοποιήστε καλωδίωση σύμφωνα με το σχήμα 6.
