Δοκιμαστής μετασχηματιστή OTD & DDF με οθόνη αφής LCD XHYS101

Name: Δοκιμαστής μετασχηματιστή OTD & DDF με οθόνη αφής LCD XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Xi'an Shaanxi Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	ISO CE
Αριθμό μοντέλου:	XHYS101

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Xi'an Shaanxi Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

ISO CE

Αριθμό μοντέλου:

XHYS101

Επισημαίνω:

High Light

Επισημαίνω:

Ελεγκτής Μετασχηματιστή TFT LCD Μεγάλης Οθόνης

Ελεγκτής Μετασχηματιστή Tan Delta Ελαίου

Ελεγκτής Μετασχηματιστή Διηλεκτρικού Παράγοντα Απώλειας

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία

Χρόνος παράδοσης:

5-8 ΕΡΓΑΣΙΜΕΣ ΗΜΕΡΕΣ

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

3000 μονάδες/έτος

Περιγραφή προϊόντων

Ανιχνευτής Διηλεκτρικής Απώλειας Λαδιού Μόνωσης XHYS101είναι ένα εξειδικευμένο όργανο υψηλής ακρίβειας σχεδιασμένο για την ολοκληρωμένη χαρακτηρισμοποίηση των μονωτικών ρευστών που χρησιμοποιούνται σε ηλεκτρολογικό εξοπλισμό ισχύος. Μετρά με ακρίβεια τρεις κρίσιμες παραμέτρους ποιότητας λαδιού — συντελεστή διηλεκτρικής απώλειας (tan δ, OTD/DDF), σχετική διηλεκτρική σταθερά και αντίσταση όγκου DC — παρέχοντας ένα πλήρες διηλεκτρικό προφίλ που υπερβαίνει κατά πολύ τις απλές δοκιμές τάσης διάρρηξης. Ενσωματώνοντας προηγμένη τεχνολογία μικροεπεξεργαστή μονού τσιπ, το όργανο επιτυγχάνει πλήρως αυτόνομη αυτοματοποίηση ολόκληρης της ροής εργασίας δοκιμών: αύξηση θερμοκρασίας, ακριβής διατήρηση θερμοκρασίας, δειγματοληψία δεδομένων υψηλής ακρίβειας, μαθηματικός υπολογισμός, εμφάνιση αποτελεσμάτων σε πραγματικό χρόνο, εκτύπωση αναφορών και μακροχρόνια αποθήκευση δεδομένων. Με τάση δοκιμής AC έως 2200V και έλεγχο θερμοκρασίας από 40℃ έως 120℃, το XHYS101 είναι το οριστικό διαγνωστικό εργαλείο για την αξιολόγηση της κατάστασης λαδιού μετασχηματιστή, την ανάλυση γήρανσης και τον εντοπισμό μόλυνσης.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Μετρούμενες Παράμετροι
Εύρος Χωρητικότητας	5 pF – 200 pF
Εύρος Σχετικής Διηλεκτρικής Σταθεράς	1.000 – 30.000
Εύρος Συντελεστή Διηλεκτρικής Απώλειας (Tan δ)	0.00001 – 100
Εύρος Αντίστασης DC	2.5 MΩ·m – 20 TΩ·m
Ακρίβεια Μέτρησης
Σχετική Διηλεκτρική Σταθερά	±(1–10)% της ένδειξης
Συντελεστής Διηλεκτρικής Απώλειας	±(5% της ένδειξης ± 0.0002)
Αντίσταση DC	±10% της ένδειξης
Ανάλυση
Χωρητικότητα	0.01 pF
Σχετική Διηλεκτρική Σταθερά	0.001
Συντελεστής Διηλεκτρικής Απώλειας	0.00001
Τάση & Θερμοκρασία Δοκιμής
Τάση Δοκιμής AC	200 – 2200V, συνεχώς ρυθμιζόμενη, 50 Hz
Τάση Δοκιμής DC	0 – 500V, συνεχώς ρυθμιζόμενη
Εύρος Θερμοκρασίας	40–120℃
Ακρίβεια Θερμοκρασίας	±0.5℃
Τροφοδοσία & Παροχή
Τάση Τροφοδοσίας	AC 220V ± 10%
Συχνότητα Τροφοδοσίας	50 Hz / 60 Hz ± 1%
Κατανάλωση Ισχύος	500 W

Βασικά Χαρακτηριστικά Απόδοσης

Πλήρης Ανάλυση Διηλεκτρικού Προφίλ— Μετρά και τις τρεις κρίσιμες παραμέτρους ποιότητας λαδιού σε μία αυτόματη δοκιμή: συντελεστή διηλεκτρικής απώλειας (tan δ / OTD / DDF), σχετική διηλεκτρική σταθερά και αντίσταση όγκου DC. Αυτό το ολοκληρωμένο σύνολο δεδομένων επιτρέπει την αξιολόγηση της γήρανσης του λαδιού, της μόλυνσης από πολικές ενώσεις, της εισχώρησης υγρασίας και της περιεκτικότητας σε αγώγιμα σωματίδια — πολύ πέρα από ό,τι μπορεί να αποκαλύψει μια απλή δοκιμή BDV.
Πλήρως Αυτόνομη Αυτοματοποίηση— Ο ενσωματωμένος μικροεπεξεργαστής μονού τσιπ ελέγχει αυτόματα ολόκληρη τη ροή εργασίας: αύξηση θερμοκρασίας στον στόχο, ακριβής θερμική διατήρηση στο σημείο ρύθμισης, δειγματοληψία δεδομένων υψηλής ανάλυσης, υπολογισμός σε πραγματικό χρόνο και έξοδος αποτελεσμάτων.
Έλεγχος Θερμοκρασίας Ευρέος Εύρους— Ακριβής θέρμανση από 40℃ έως 120℃ με ακρίβεια ±0.5℃ επιτρέπει τη χαρακτηρισμό διηλεκτρικών που εξαρτάται από τη θερμοκρασία. Η μέτρηση του tan δ σε αυξημένες θερμοκρασίες αποκαλύπτει υποβάθμιση του λαδιού που μπορεί να μην είναι εμφανής σε θερμοκρασία περιβάλλοντος.
Διπλή Τάση Δοκιμής AC/DC— Συνεχώς ρυθμιζόμενη έξοδος AC (200–2200V, 50Hz) για μέτρηση διηλεκτρικής απώλειας και διηλεκτρικής σταθεράς, συν έξοδος DC (0–500V) για τον προσδιορισμό της αντίστασης όγκου.
Μέτρηση Αντίστασης Εξαιρετικά Ευρέος Εύρους— Το εύρος αντίστασης DC από 2.5 MΩ·m έως 20 TΩ·m καλύπτει ολόκληρο το φάσμα από έντονα μολυσμένο λάδι έως άθικτο μονωτικό ρευστό.
Οθόνη Αφής LCD Υψηλής Ανάλυσης— Μεγάλη οθόνη TFT LCD με διεπαφή αφής παρέχει σαφή οπτικοποίηση των δεδομένων μέτρησης και των διαγνωστικών αποτελεσμάτων, με ενσωματωμένη αποθήκευση δεδομένων για μακροχρόνια παρακολούθηση τάσεων.

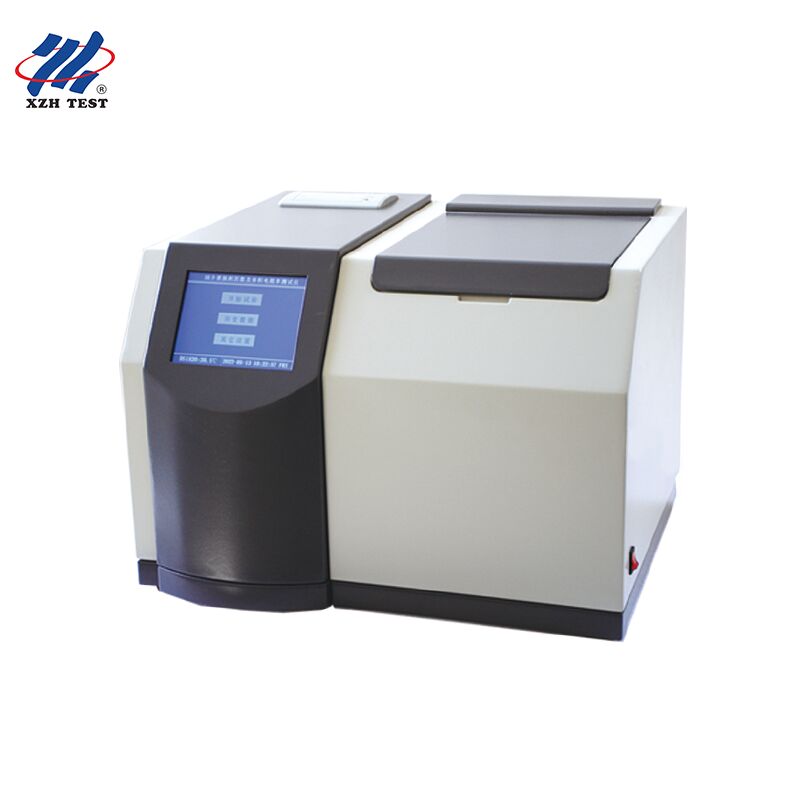

Εικόνα Προϊόντος

XHYS101 Insulating Oil Dielectric Loss Tester

Οδηγός Αντιμετώπισης Προβλημάτων

Πρόβλημα Α: Εμφανίζεται η ένδειξη "Βραχυκύκλωμα κυπέλλου ηλεκτροδίου"
Ελέγξτε αν οι αυλακώσεις θέσης των εσωτερικών και εξωτερικών ηλεκτροδίων είναι ευθυγραμμισμένες και βεβαιωθείτε ότι το εσωτερικό ηλεκτρόδιο δεν είναι χαλαρό. Η κύρια αιτία είναι συνήθως ένα χαλαρό εσωτερικό ηλεκτρόδιο.

Πρόβλημα Β: Εμφανίζεται η ένδειξη "Εκτελέστε βαθμονόμηση κενού κυπέλλου"
Απαιτείται όταν η χωρητικότητα κενού κυπέλλου είναι εκτός του εύρους 60±5 pF. Πιθανές αιτίες: (α) ακατάλληλη τοποθέτηση ηλεκτροδίων· (β) κύπελλο λαδιού όχι καθαρό — ακαθαρσίες μεταξύ των ηλεκτροδίων απαιτούν σχολαστικό καθαρισμό.

Πρόβλημα Γ: Ο βομβητής ακούγεται 5 φορές και το όργανο επιστρέφει στη διεπαφή εκκίνησης
(α) Επαληθεύστε ότι η χωρητικότητα κενού κυπέλλου είναι εντός του εύρους 60±5 pF. (β) Ελέγξτε ότι το κύπελλο λαδιού είναι σωστά τοποθετημένο και δεν υπάρχει εκφόρτιση.

Πρόβλημα Δ: Ο χρόνος ηλεκτροχημικής αντίστασης DC παραμένει σταθερός στα 60 δευτερόλεπτα
Επαληθεύστε ότι το εσωτερικό ρολόι του οργάνου λειτουργεί σωστά· προσαρμόστε το ρολόι εάν είναι απαραίτητο.

Πρόβλημα Ε: Το λιγότερο σημαντικό ψηφίο της παραμέτρου τάσης ρύθμισης δεν είναι μηδέν
Χρησιμοποιήστε το πλήκτρο [Μείωση] για να μειώσετε την τιμή τάσης ρύθμισης, και στη συνέχεια χρησιμοποιήστε το πλήκτρο [Αύξηση] για να προσαρμόσετε στην επιθυμητή τιμή.

Συχνές Ερωτήσεις

Ε1: Είναι αυτός ο ανιχνευτής κατάλληλος για ειδικούς παρακολούθησης κατάστασης λαδιού μετασχηματιστή;

Ναι, το XHYS101 είναι το οριστικό όργανο για προγράμματα παρακολούθησης κατάστασης λαδιού που υπερβαίνουν τη βασική δοκιμή τάσης διάρρηξης. Ενώ ένας ανιχνευτής BDV εντοπίζει μόνο σοβαρή μόλυνση, αυτό το όργανο μετρά το tan δ (συντελεστή διηλεκτρικής απώλειας) και την αντίσταση DC — παραμέτρους που αποκαλύπτουν πρώιμη υποβάθμιση του λαδιού από οξείδωση, θερμική καταπόνηση και συσσώρευση πολικών ρύπων. Οι ειδικοί παρακολούθησης κατάστασης μπορούν να παρακολουθούν αυτές τις παραμέτρους με την πάροδο του χρόνου για να προβλέψουν την υπολειπόμενη διάρκεια ζωής του λαδιού και να δημιουργήσουν προϋπολογισμούς αντικατάστασης λαδιού βάσει στοιχείων.

Ε2: Μπορούν τα εργαστήρια έρευνας υψηλής τάσης να το χρησιμοποιήσουν για χαρακτηρισμό υλικών;

Απολύτως. Τα ερευνητικά εργαστήρια που αναπτύσσουν νέα μονωτικά ρευστά — συνθετικούς εστέρες, φυσικούς εστέρες, νανορευστά και μεικτά διηλεκτρικά — απαιτούν όργανα ικανά για ακριβή διηλεκτρική χαρακτηρισμό σε όλο το εύρος θερμοκρασίας. Το εύρος 40–120℃ του XHYS101 με ακρίβεια ±0.5℃ και ακρίβεια ±5% στο tan δ παρέχει δεδομένα ποιότητας δημοσίευσης. Η μέτρηση αντίστασης DC έως 20 TΩ·m είναι ιδιαίτερα πολύτιμη για τον χαρακτηρισμό εξαιρετικά καθαρών συνθετικών ρευστών που χρησιμοποιούνται σε εφαρμογές HVDC.

Ε3: Πώς εξυπηρετεί εταιρείες ηλεκτρολογικής εγκληματολογικής ανάλυσης βλαβών;

Όταν οι μετασχηματιστές αστοχούν, οι εγκληματολογικοί ερευνητές πρέπει να προσδιορίσουν την αιτία — και η κατάσταση του λαδιού είναι βασικό στοιχείο. Το XHYS101 παρέχει ποσοτικά διηλεκτρικά δεδομένα: αυξημένο tan δ με χαμηλή αντίσταση υποδηλώνει αγώγιμη μόλυνση από τόξο· αυξημένο tan δ με κανονική αντίσταση υποδηλώνει οξείδωση· αλλαγές στη διηλεκτρική σταθερά μπορεί να υποδηλώνουν εισχώρηση υγρασίας. Αυτές οι μετρήσεις, σε συνδυασμό με την ανάλυση διαλυμένων αερίων, παρέχουν ολοκληρωμένα εγκληματολογικά στοιχεία για ασφαλιστικές απαιτήσεις και υποστήριξη δικαστικών υποθέσεων.

Ε4: Είναι κατάλληλο για συμβούλους επέκτασης ζωής μετασχηματιστή και διαχείρισης περιουσιακών στοιχείων;

Οι σύμβουλοι διαχείρισης περιουσιακών στοιχείων που συμβουλεύουν για αποφάσεις επέκτασης ζωής μετασχηματιστή έναντι αντικατάστασης χρειάζονται αντικειμενικά δεδομένα για να δικαιολογήσουν συστάσεις πολλών εκατομμυρίων δολαρίων. Οι μετρήσεις διηλεκτρικής απώλειας και αντίστασης του XHYS101 παρέχουν τα λεπτομερή δεδομένα κατάστασης λαδιού που απαιτούνται για τη μοντελοποίηση της υπολειπόμενης ωφέλιμης ζωής. Η παρακολούθηση του tan δ σε αυξημένη θερμοκρασία αποκαλύπτει υποβάθμιση του μονωτικού χαρτιού που συσχετίζεται με τον βαθμό πολυμερισμού (DP) — το χρυσό πρότυπο για την αξιολόγηση της ζωής του μετασχηματιστή.

Ε5: Μπορούν οι ειδικοί αναγέννησης λαδιού να το χρησιμοποιήσουν για να επαληθεύσουν την αποτελεσματικότητα της επεξεργασίας;

Οι εταιρείες αναγέννησης λαδιού που επεξεργάζονται μεταχειρισμένο λάδι μετασχηματιστή μέσω φιλτραρίσματος, απαέρωσης και επεξεργασίας με άργιλο χρειάζεται να αποδείξουν ότι το αναγεννημένο λάδι πληροί τις προδιαγραφές. Το XHYS101 παρέχει το πλήρες διηλεκτρικό προφίλ πριν και μετά: η αρχική μέτρηση ποσοτικοποιεί τον βαθμό μόλυνσης και η μέτρηση μετά την αναγέννηση επαληθεύει την αποκατάσταση σε αποδεκτά όρια. Αυτή η τεκμηριωμένη βελτίωση δικαιολογεί την επένδυση στην αναγέννηση και παρέχει διασφάλιση ποιότητας ότι το ανακατασκευασμένο λάδι θα αποδώσει αξιόπιστα σε λειτουργία.
