Δοκιμαστής Χωρητικότητας Τριφασικού Μετασχηματιστή Υψηλής Ισχύος

Επισκόπηση του προϊόντος

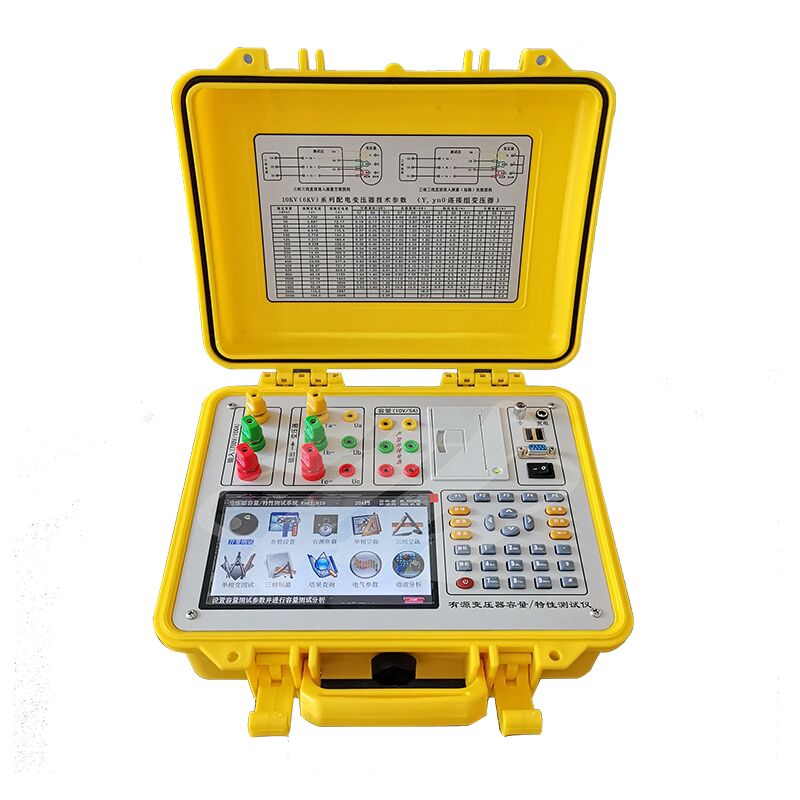

Το XHTX1318 Series Transformer Characteristic Tester είναι ένα όργανο υψηλής ακρίβειας για τη μέτρηση των χαρακτηριστικών παραμέτρων των μετασχηματιστών, συμπεριλαμβανομένης της χωρητικότητας, της απόδοσης χωρίς φορτίο,και επιδόσεις φορτίουΛειτουργεί ως ολοκληρωμένη λύση που συνδυάζει ένα δοκιμαστή χωρητικότητας μετασχηματιστή και ένα δοκιμαστή παραμέτρων χαρακτηριστικών μετασχηματιστή.Η συσκευή αυτή είναι ικανή να πραγματοποιεί ακριβείς μετρήσεις ενός πλήρους φάσματος παραμέτρων συχνότητας ισχύος για διάφορους τύπους μετασχηματιστών, όπως η χωρητικότητα, ο τύπος του μοντέλου, το ρεύμα χωρίς φορτίο, η απώλεια χωρίς φορτίο, η απώλεια βραχυκυκλώματος (φόρτωσης) και η τάση αντίστασης.

Χαρακτηριστικά απόδοσης:
★ 1. Μετρά με ακρίβεια την χωρητικότητα διαφόρων μετασχηματιστών διανομής· παθητική μέτρηση, βολική και ακριβής.

★ 2. Ενσωματωμένη τροφοδοσία, δημιουργεί αυτόματα πηγή ισχύος δοκιμής υψηλής ισχύος τριών φάσεων.

★ 3. Μέτρηση ρεύματος χωρίς φορτίο, απώλειας χωρίς φορτίο, τάσης βραχυκυκλώματος και απώλειας βραχυκυκλώματος διαφόρων τύπων μετασχηματιστών.

★ 4. Καθορίζει με ακρίβεια το μοντέλο του δοκιμαζόμενου μετασχηματιστή μέσω δοκιμών χωρίς φορτίο, συμπεριλαμβανομένων: S7, S9, S11, S13, S15, S20, S21, S22, S25 βουτηγμένων σε λάδι, SCB9, SCB10, SCB11, SCB12, SCB13,SCB14, SCB15, SCB17, SCB18, SCB19 και άλλων τύπων μετασχηματιστών.

★ 5. Εκτελεί αυτόματα τη διόρθωση της παραμόρφωσης κύματος, τη διόρθωση θερμοκρασίας (παρέχει δύο μεθόδους: απλή διόρθωση θερμοκρασίας και ξεχωριστή διόρθωση πρόσθετων απωλειών),διόρθωση τάσης (δοκιμή χωρίς φορτίο σε μη ονομαστική τάση), και διόρθωση ρεύματος (δοκιμασία βραχυκύκλωσης υπό συνθήκες μη ονομαστικού ρεύματος), η οποία είναι πολύ κατάλληλη για μονάδες που δεν διαθέτουν τις προϋποθέσεις για δοκιμές βραχυκύκλωσης μετασχηματιστών μεγαλύτερης χωρητικότητας.

★ 6. Μετρά το 2ο έως το 32ο αρμονικό περιεχόμενο και τη συνολική αρμονική στρέβλωση της τάσης και του ρεύματος.

★ 7. Εκτελεί απλή ανάλυση διανυσμάτων και σχεδιάζει διανυσματικά διαγράμματα.

★ 8. Εμφανίζει διαγράμματα κυματικής μορφής διαφόρων ηλεκτρικών παραμέτρων, λειτουργώντας ως οσιλοσκόπιο.

★ 9. Ευρύ φάσμα τάσης: Η μέγιστη τάση μπορεί να μετρηθεί έως 750V, εξασφαλίζοντας την ακρίβεια χωρίς διακυμάνσεις.

★ 10. Το εύρος ρεύματος διαιρείται σε υψηλές και χαμηλές περιοχές, εξασφαλίζοντας μέγιστη περιοχή μέτρησης 100A και ακριβή μέτρηση των εύρος των millivolt,που πληρούν τις απαιτήσεις για τη μέτρηση τάσης αντίστασης PT.

★ 11. Πεδίο μέτρησης χωρητικότητας: 20kVA~800000kVA (τρίφαδοι μετασχηματιστές)

5kVA~100000kVA (μονοφασικοί μετασχηματιστές)

★ 12. λειτουργία ένδειξης του ποσοστού εναπομείναντος ισχύος της μπαταρίας, όχι απλά ένας απλός συναγερμός χαμηλής μπαταρίας. ★ 13. Μεγάλη οθόνη, υψηλής φωτεινότητας έγχρωμη οθόνη LCD,Τα πλήρη μενού κινεζικών χαρακτήρων και οι προειδοποιήσεις λειτουργίας επιτρέπουν τη φιλική προς το χρήστη αλληλεπίδραση ανθρώπου-μηχανήςΤα διερχόμενα κουμπιά αφής από σιλικόνη απλοποιούν τη λειτουργία και επεκτείνουν τη διάρκεια ζωής του κουμπιού.

★ 14. Οι χρήστες μπορούν να εκτυπώνουν τα δεδομένα δοκιμής ανά πάσα στιγμή χρησιμοποιώντας έναν μικρογραφικό εκτυπωτή.

★ 15 λειτουργία αποθήκευσης αποτελεσμάτων δοκιμής, ικανή να αποθηκεύει 200 σετ δεδομένων δοκιμής χωρητικότητας.

Τεχνικές παραμέτρους
☆ 1. Χαρακτηριστικά εισόδου

Ενεργό μέρος:

Πεδίο μέτρησης τάσης: 0~10V

Πεδίο μέτρησης ρεύματος: 0~10A

Παθητικό μέρος:

Πεδίο μέτρησης τάσης: 0~750V ευρύ φάσμα.

Πεδίο μέτρησης ρεύματος: 0~20A~100A εσωτερική διπλή περιοχή, αυτόματη ή χειροκίνητη επιλογή.

☆ 2. ακρίβεια

Τεχνολογία: ± 0,2%

Τρέμα: ±0,2%

Δύναμη: ±0,2% (CosΦ>0,2), ±0,3% (0.02

☆ 3. Θερμοκρασία λειτουργίας: -25°C ~ +65°C

☆ 4. Πηγές ρεύματος φόρτισης: AC 160V~260V

☆ 5. Απομόνωση: (1), Αντίσταση απομόνωσης μεταξύ των τερματικών εισόδου τάσης και ρεύματος και του περιβλήματος ≥ 100MΩ.

⑵, Το τερματικό εισόδου ισχύος εργασίας και το περίβλημα αντέχουν σε συχνότητα ισχύος 2 kV (RMS) για 1 λεπτό.
